一种玻璃纤维增强石膏板的制作方法

本实用新型涉及玻璃纤维增强石膏板相关技术领域，尤其涉及一种玻璃纤维增强石膏板。

背景技术：

玻璃纤维增强石膏板是一种特殊装饰改良纤维石膏装饰材料，造型的随意性使其成为要求个性化的建筑师的首选，它独特的材料构成方式足以抵御外部环境造成的破损、变形和开裂。

常见的玻璃纤维加强石膏板只有单层玻璃纤维层，从而使得石膏板的强度较差，结构较为简单，且不便于对两块玻璃纤维加强石膏板进行拼接，增加了施工难度。

因此，有必要提供一种玻璃纤维增强石膏板解决上述技术问题。

技术实现要素：

本实用新型提供一种玻璃纤维增强石膏板，解决了常见的玻璃纤维加强石膏板只有单层玻璃纤维层，从而使得石膏板的强度较差，结构较为简单，且不便于对两块玻璃纤维加强石膏板进行拼接，增加了施工难度的问题。

为解决上述技术问题，本实用新型提供的玻璃纤维增强石膏板，包括外壳、凹槽和防滑板，所述外壳的内部上下两侧均安装有石膏板，且石膏板的内侧贴合有玻璃纤维网，所述玻璃纤维网的内侧设置有支架，且支架的上下两侧均固定有托板，同时托板安装在玻璃纤维网的内壁表面，所述凹槽开设在外壳的右侧表面，且外壳的左侧安装有卡块，所述防滑板分别设置在外壳的上下两侧，且防滑板的两侧均安装有活动块，同时活动块的内侧通过转轴与防滑板相连接，所述活动块的内侧通过卡槽与外壳配合安装，且卡槽分别开设在外壳的外壁两侧表面。

优选的，所述石膏板的长度与玻璃纤维网的长度相同，且玻璃纤维网关于外壳的中轴线对称设置。

优选的，所述托板与支架为垂直分布，且支架为三角形结构。

优选的，所述卡块通过凹槽与外壳为卡合连接，且凹槽关于外壳的中轴线对称设置。

优选的，所述活动块通过转轴与防滑板构成旋转结构，且防滑板的长度大于外壳的长度。

优选的，所述活动块通过卡槽与外壳为卡合连接，且卡槽关于外壳的中轴线对称设置。

与相关技术相比较，本实用新型提供的玻璃纤维增强石膏板具有如下有益效果：

1、本实用新型提供一种玻璃纤维增强石膏板，设置有支架和托板，玻璃纤维网内侧的托板可以起到增加受力面积的作用，而托板内侧的支架可以对托板起到支撑的作用，而支架为三角形结构，所以支架的稳定性较高；

2、本实用新型提供一种玻璃纤维增强石膏板，设置有卡块和凹槽，将一块石膏板上的卡块卡入另一块石膏板上的凹槽内，以便对两块石膏板进行拼接，从而方便安装；

3、本实用新型提供一种玻璃纤维增强石膏板，设置有防滑板和活动块，将防滑板放在外壳的上下两侧，可以起到防滑和美化外观的作用，将活动块旋转卡入卡槽内，以便对防滑板进行固定。

附图说明

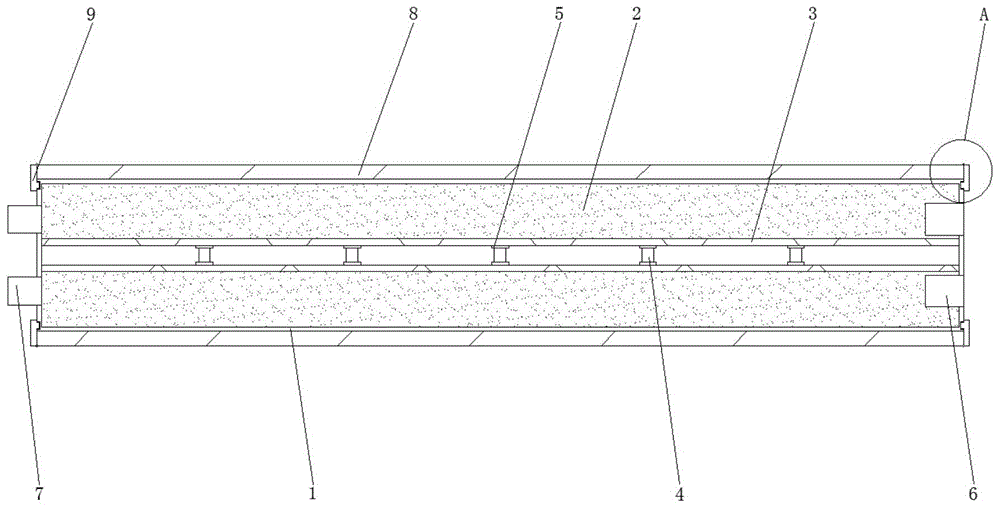

图1为本实用新型提供的玻璃纤维增强石膏板的正视剖面的结构示意图；

图2为图1所示玻璃纤维增强石膏板的右侧视剖面的结构示意图；

图3为图1所示玻璃纤维增强石膏板的图1中a处放大的结构示意图。

图中标号：1、外壳，2、石膏板，3、玻璃纤维网，4、支架，5、托板，6、凹槽，7、卡块，8、防滑板，9、活动块，10、转轴，11、卡槽。

具体实施方式

下面结合附图和实施方式对本实用新型作进一步说明。

请结合参阅图1、图2和图3，其中，图1为本实用新型提供的玻璃纤维增强石膏板的正视剖面的结构示意图；图2为图1所示玻璃纤维增强石膏板的右侧视剖面的结构示意图；图3为图1所示玻璃纤维增强石膏板的图1中a处放大的结构示意图。该玻璃纤维增强石膏板，包括外壳1、凹槽6和防滑板8，外壳1的内部上下两侧均安装有石膏板2，且石膏板2的内侧贴合有玻璃纤维网3，玻璃纤维网3的内侧设置有支架4，且支架4的上下两侧均固定有托板5，同时托板5安装在玻璃纤维网3的内壁表面，凹槽6开设在外壳1的右侧表面，且外壳1的左侧安装有卡块7，防滑板8分别设置在外壳1的上下两侧，且防滑板8的两侧均安装有活动块9，同时活动块9的内侧通过转轴10与防滑板8相连接，活动块9的内侧通过卡槽11与外壳1配合安装，且卡槽11分别开设在外壳1的外壁两侧表面。

石膏板2的长度与玻璃纤维网3的长度相同，且玻璃纤维网3关于外壳1的中轴线对称设置，石膏板2的内侧设置有两层玻璃纤维网3，从而增加了强度。

托板5与支架4为垂直分布，且支架4为三角形结构，玻璃纤维网3内侧的托板5可以起到增加受力面积的作用，而托板5内侧的支架4可以对托板5起到支撑的作用。

卡块7通过凹槽6与外壳1为卡合连接，且凹槽6关于外壳1的中轴线对称设置，将一块石膏板2上的卡块7卡入另一块石膏板2上的凹槽6内，以便对两块石膏板2进行拼接，从而方便安装。

活动块9通过转轴10与防滑板8构成旋转结构，且防滑板8的长度大于外壳1的长度，将防滑板8放在外壳1的上下两侧，可以起到防滑和美化外观的作用。

活动块9通过卡槽11与外壳1为卡合连接，且卡槽11关于外壳1的中轴线对称设置，将活动块9旋转卡入卡槽11内，以便对防滑板8进行固定。

本实用新型提供的玻璃纤维增强石膏板的工作原理如下：在使用该玻璃纤维增强石膏板时，先将一块石膏板2上的卡块7卡入另一块石膏板2上的凹槽6内，以便对两块石膏板2进行拼接，从而方便安装，然后将防滑板8放在外壳1的上下两侧，可以起到防滑和美化外观的作用，将活动块9旋转卡入卡槽11内，以便对防滑板8进行固定，在进行日常使用时，石膏板2的内侧设置有两层玻璃纤维网3，从而增加了强度，且玻璃纤维网3内侧的托板5可以起到增加受力面积的作用，而托板5内侧的支架4可以对托板5起到支撑的作用，而支架4为三角形结构，所以支架4的稳定性较高，这样就完成了该玻璃纤维增强石膏板的使用过程。

与相关技术相比较，本实用新型提供的玻璃纤维增强石膏板具有如下有益效果：

1、本实用新型提供一种玻璃纤维增强石膏板，设置有支架4和托板5，玻璃纤维网3内侧的托板5可以起到增加受力面积的作用，而托板5内侧的支架4可以对托板5起到支撑的作用，而支架4为三角形结构，所以支架4的稳定性较高；

2、本实用新型提供一种玻璃纤维增强石膏板，设置有卡块和凹槽，将一块石膏板2上的卡块7卡入另一块石膏板2上的凹槽6内，以便对两块石膏板2进行拼接，从而方便安装；

3、本实用新型提供一种玻璃纤维增强石膏板，设置有防滑板和活动块，将防滑板8放在外壳1的上下两侧，可以起到防滑和美化外观的作用，将活动块9旋转卡入卡槽11内，以便对防滑板8进行固定。

以上仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种玻璃纤维增强石膏板，包括外壳(1)、凹槽(6)和防滑板(8)，其特征在于：所述外壳(1)的内部上下两侧均安装有石膏板(2)，且石膏板(2)的内侧贴合有玻璃纤维网(3)，所述玻璃纤维网(3)的内侧设置有支架(4)，且支架(4)的上下两侧均固定有托板(5)，同时托板(5)安装在玻璃纤维网(3)的内壁表面，所述凹槽(6)开设在外壳(1)的右侧表面，且外壳(1)的左侧安装有卡块(7)，所述防滑板(8)分别设置在外壳(1)的上下两侧，且防滑板(8)的两侧均安装有活动块(9)，同时活动块(9)的内侧通过转轴(10)与防滑板(8)相连接，所述活动块(9)的内侧通过卡槽(11)与外壳(1)配合安装，且卡槽(11)分别开设在外壳(1)的外壁两侧表面。

2.根据权利要求1所述的玻璃纤维增强石膏板，其特征在于，所述石膏板(2)的长度与玻璃纤维网(3)的长度相同，且玻璃纤维网(3)关于外壳(1)的中轴线对称设置。

3.根据权利要求1所述的玻璃纤维增强石膏板，其特征在于，所述托板(5)与支架(4)为垂直分布，且支架(4)为三角形结构。

4.根据权利要求1所述的玻璃纤维增强石膏板，其特征在于，所述卡块(7)通过凹槽(6)与外壳(1)为卡合连接，且凹槽(6)关于外壳(1)的中轴线对称设置。

5.根据权利要求1所述的玻璃纤维增强石膏板，其特征在于，所述活动块(9)通过转轴(10)与防滑板(8)构成旋转结构，且防滑板(8)的长度大于外壳(1)的长度。

6.根据权利要求1所述的玻璃纤维增强石膏板，其特征在于，所述活动块(9)通过卡槽(11)与外壳(1)为卡合连接，且卡槽(11)关于外壳(1)的中轴线对称设置。

技术总结
本实用新型提供一种玻璃纤维增强石膏板，包括外壳、凹槽和防滑板，所述外壳的内部上下两侧均安装有石膏板，且石膏板的内侧贴合有玻璃纤维网，所述玻璃纤维网的内侧设置有支架，且支架的上下两侧均固定有托板，同时托板安装在玻璃纤维网的内壁表面，所述凹槽开设在外壳的右侧表面，且外壳的左侧安装有卡块，所述防滑板分别设置在外壳的上下两侧，且防滑板的两侧均安装有活动块，同时活动块的内侧通过转轴与防滑板相连接，所述活动块的内侧通过卡槽与外壳配合安装。本实用新型提供的玻璃纤维增强石膏板具有支架和托板，玻璃纤维网内侧的托板可以起到增加受力面积的作用，而托板内侧的支架可以对托板起到支撑的作用，而支架为三角形结构，所以支架的稳定性较高。

技术研发人员：蒋大伟;胡霖;胡红娟
受保护的技术使用者：江苏海洋建筑装饰工程有限公司
技术研发日：2020.01.02
技术公布日：2020.11.20
