一种多功能蒸压加气混凝土复合墙板的制作方法

本实用新型涉及复合墙板领域，特别涉及一种多功能蒸压加气混凝土复合墙板。

背景技术：

多功能蒸压加气混凝土复合墙板是一种工业化生产的新一代高性能建筑内隔板，由多种建筑材料复合而成，代替了传统的砖瓦，它具有环保节能无污染，随着科技的不断发展，人们对于多功能蒸压加气混凝土复合墙板的制造工艺要求也越来越高。

现有的多功能蒸压加气混凝土复合墙板在使用时存在一定的弊端，首先，它的安装与拆卸不是很方便，不利于人们的使用，还有，它的隔音效果与防火效果不是很好，给人们的使用过程带来了一定的不利影响，为此，我们提出一种多功能蒸压加气混凝土复合墙板。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种多功能蒸压加气混凝土复合墙板，具备安装与拆卸方便，隔音效果更防火效果好等优点，可以有效解决背景技术中的问题。

(二)技术方案

为实现上述目的，本实用新型采取的技术方案为：一种多功能蒸压加气混凝土复合墙板，包括混凝墙板主体，所述混凝墙板主体的上端外表面设置有固定连接柱，所述固定连接柱包括螺纹连接柱、固定柱与固定圈，所述固定连接柱的上端外表面设置有防水层，所述防水层的上端外表面设置有墙板，所述墙板的一侧外表面设置有隔音防水框，所述隔音防水框包括防水腻子、隔音板与连接槽，所述隔音防水框的一侧外表面设置有防火安装板，所述防火安装板包括安装孔、下安装板、防火漆层与上安装板。

优选的，所述螺纹连接柱位于固定圈的下端外表面，所述固定圈位于固定柱的下端外表面。

优选的，所述防水腻子位于隔音板的一侧外表面，所述隔音板位于连接槽的一侧外表面。

优选的，所述安装孔开设于防火安装板的一侧，所述下安装板位于防火漆层的下端外表面，所述上安装板位于防火漆层的上端外表面。

优选的，所述螺纹连接柱与固定柱之间设置有强力胶，所述螺纹连接柱的上端外表面通过强力胶与固定柱的下端外表面固定连接。

优选的，所述防水腻子与隔音板之间设置有连接板，所述防水腻子的一侧外表面通过连接板与隔音板的一侧外表面可拆卸连接。

优选的，所述下安装板与防火漆层之间设置有强效胶，所述下安装板的一侧外表面通过强效胶与防火漆层的一侧外表面可拆卸连接。

(三)有益效果

与现有技术相比，本实用新型提供了一种多功能蒸压加气混凝土复合墙板，具备以下有益效果：

1、该一种多功能蒸压加气混凝土复合墙板，通过设计的固定连接柱，能使混凝墙板的连接更加紧密，提升了混凝墙板的质量，不易产生松动的风险，通过设计的螺纹连接柱与固定圈，能通过转动固定圈来调节混凝墙板的紧密性，使装置的可调节性更好，便于装置的拆卸与连接。

2、该一种多功能蒸压加气混凝土复合墙板，通过设计的隔音防水框，能使装置的隔音效果更好，且能提升装置的防水性，通过设计的隔音板，能对外界的噪音进行吸收，通过设计的防水腻子，能对水分进行中和，从而提升了装置的防水性与隔音性，且不影响装置的外观，隔音防水框采用框板的模式，能使装置的耗材更小。

3、该一种多功能蒸压加气混凝土复合墙板，通过设计的防火安装板，能使装置的拆卸与安装更加简便，使装置的防火更好，使装置的使用更加便捷，通过设计的安装孔，能用螺钉对装置进行固定，使装置的连接缝隙更小，通过设计的上安装板与下安装板，能方便复合墙板与复合墙板之间的连接，通过设计的防火漆层，能提升装置的防火性，能整个防火安装板结构简单，操作方便，使用的效果相对于传统方式更好。

附图说明

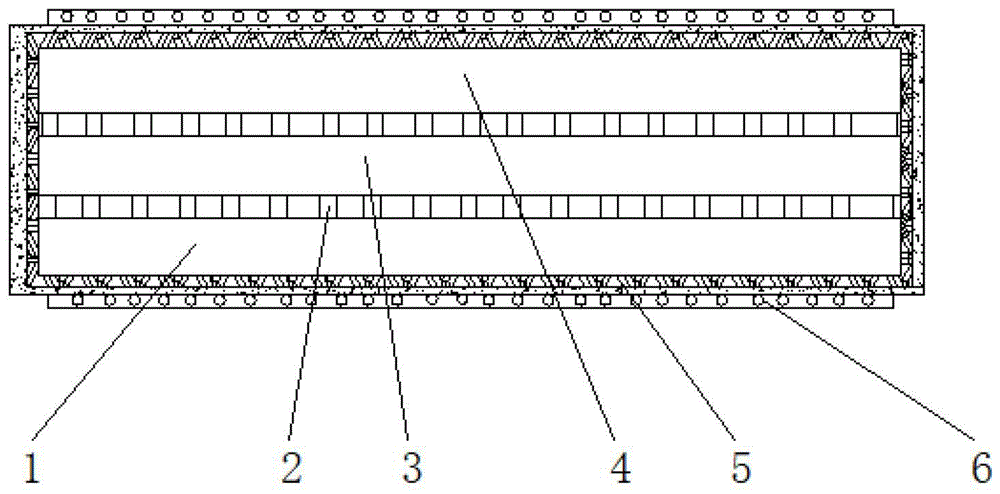

图1为本实用新型一种多功能蒸压加气混凝土复合墙板的整体结构示意图。

图2为本实用新型一种多功能蒸压加气混凝土复合墙板中防火安装板的结构示意图。

图3为本实用新型一种多功能蒸压加气混凝土复合墙板中隔音防水框的结构示意图。

图4为本实用新型一种多功能蒸压加气混凝土复合墙板中固定连接柱的结构示意图。

图中：1、混凝墙板主体；2、固定连接柱；201、螺纹连接柱；202、固定柱；203、固定圈；3、防水层；4、墙板；5、隔音防水框；501、防水腻子；502、隔音板；503、连接槽；6、防火安装板；601、安装孔；602、下安装板；603、防火漆层；604、上安装板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种多功能蒸压加气混凝土复合墙板，包括混凝墙板主体1，混凝墙板主体1的上端外表面设置有固定连接柱2，固定连接柱2包括螺纹连接柱201、固定柱202与固定圈203，固定连接柱2的上端外表面设置有防水层3，防水层3的上端外表面设置有墙板4，墙板4的一侧外表面设置有隔音防水框5，隔音防水框5包括防水腻子501、隔音板502与连接槽503，隔音防水框5的一侧外表面设置有防火安装板6，防火安装板6包括安装孔601、下安装板602、防火漆层603与上安装板604。

进一步的，螺纹连接柱201位于固定圈203的下端外表面，固定圈203位于固定柱202的下端外表面，便于连接与固定。

进一步的，防水腻子501位于隔音板502的一侧外表面，隔音板502位于连接槽503的一侧外表面，提升装置的隔音性。

进一步的，安装孔601开设于防火安装板6的一侧，下安装板602位于防火漆层603的下端外表面，上安装板604位于防火漆层603的上端外表面，使装置的防火性能更好。

进一步的，螺纹连接柱201与固定柱202之间设置有强力胶，螺纹连接柱201的上端外表面通过强力胶与固定柱202的下端外表面固定连接，便于装置的固定。

进一步的，防水腻子501与隔音板502之间设置有连接板，防水腻子501的一侧外表面通过连接板与隔音板502的一侧外表面可拆卸连接。便于装置的使用。

进一步的，下安装板602与防火漆层603之间设置有强效胶，下安装板602的一侧外表面通过强效胶与防火漆层603的一侧外表面可拆卸连接，便于拆卸与连接。

工作原理：本实用新型包括混凝墙板主体1、固定连接柱2、螺纹连接柱201、固定柱202、固定圈203、防水层3、墙板4、隔音防水框5、防水腻子501、隔音板502、连接槽503、防火安装板6、安装孔601、下安装板602、防火漆层603与上安装板604，在使用该装置时，通过设计的固定连接柱2，能使混凝墙板的连接更加紧密，提升了混凝墙板的质量，不易产生松动的风险，通过设计的螺纹连接柱201与固定圈203，能通过转动固定圈203来调节混凝墙板的紧密性，使装置的可调节性更好，便于装置的拆卸与连接，通过设计的隔音防水框5，能使装置的隔音效果更好，且能提升装置的防水性，通过设计的隔音板502，能对外界的噪音进行吸收，通过设计的防水腻子501，能对水分进行中和，从而提升了装置的防水性与隔音性，且不影响装置的外观，隔音防水框5采用框板的模式，能使装置的耗材更小，通过设计的防火安装板6，能使装置的拆卸与安装更加简便，使装置的使用更加便捷，通过设计的安装孔601，能用螺钉对装置进行固定，使装置的连接缝隙更小，通过设计的上安装板604与下安装板602，能方便复合墙板与复合墙板之间的连接，通过设计的防火漆层603，能提升装置的防火性能整个防火安装板6结构简单，操作方便，使用的效果相对于传统方式更好。

需要说明的是，在本文中，诸如第一和第二(一号、二号)等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
