墙体材料生产用固定插钎装置的制作方法

1.本实用新型涉及建筑板材生产技术领域，尤其涉及一种墙体材料生产用固定插钎装置。


背景技术：

2.加气混凝土板是一种具有轻质、保温、隔热、防火等性能的新型墙体材料。加气混凝土板是以粉煤灰(或硅砂)、水泥、石灰等为主原料，经过高压蒸汽养护而成的多气孔混凝土成型板材。为了保证加气混凝土板材的强度、便于运输安装，在组模工序中需将一批钢丝网架按照板厚要求，以一定的间距并行固定排列在模箱中。该工序是蒸压加气混凝土板材生产的关键工序之一，网架定位精度直接影响板材尺寸精度和质量。
3.目前生产厂家全部采用插钎式网架吊挂装置对钢丝网架在模箱中进行排列定位。插钎方式即通过较长的插钎杆从焊接在网架上下的连接片中穿过锁死，从而贯穿网架对网架实现固定，但是现有的插钎方式中的插钎杆容易移位，且不能适用于多种插钎杆，使用起来十分的不方便。


技术实现要素：

4.为此，本实用新型目的在于至少一定程度上解决现有技术中的不足，从而提出一种墙体材料生产用固定插钎装置。
5.为实现上述目的，本实用新型采用的一个技术方案为：
6.本实用新型提供了一种墙体材料生产用固定插钎装置，包括插钎机构和鞍架机构，所述插钎机构与所述鞍架机构可拆卸连接，所述鞍架机构包括相互连接的压板件和具有若干孔槽的鞍架座，所述插钎机构可拆卸的设置于所述压板件和所述鞍架座之间。
7.进一步地，所述压板件设置于所述鞍架座的一侧，所述鞍架座靠近所述压板件的一侧，且在所述压板件的两侧间隔设置有所述孔槽，所述孔槽的尺寸不同。
8.进一步地，所述鞍架座远离所述压板件的一端也开设有若干不同尺寸的孔槽，且与所述鞍架座靠近所述压板件的一端的孔槽相对应。
9.进一步地，所述鞍架座上开设有多个镂空槽。
10.进一步地，所述插钎机构包括压块、钢钎和至少一个固定件，所述压块与所述钢钎连接，所述固定件套设于所述钢钎上，所述钢钎插设于所述鞍架座的孔槽中，所述插钎机构通过所述压块可拆卸的设置于所述压板件与所述鞍架座之间。
11.进一步地，所述钢钎上设有多个凹槽，所述固定件套设于所述凹槽中。
12.进一步地，所述固定件的底板的中部设有一卡口，所述固定件通过所述卡口卡接于所述凹槽内。
13.进一步地，所述固定件的底板的两端均设有挂钩部，所述挂钩部包括挡块和弯折块，所述弯折块位于所述挡块和所述卡口之间，所述挡块设置于所述底板的两端。
14.进一步地，所述弯折块的开口朝向所述底板，所述弯折块靠近所述挡块的一侧设
有第一凸起，所述挡块靠近所述弯折块的一侧设有第二凸起，所述第一凸起与所述第二凸起相对设置；且所述第一凸起与所述第二凸起之间的距离小于3mm。
15.进一步地，所述压块的一端设有一开孔，所述压块通过所述开孔与所述钢钎连接，所述钢钎远离所述压块的一端为柱形。
16.本实用新型提供了一种墙体材料生产用固定插钎装置，包括插钎机构和鞍架机构，所述插钎机构与所述鞍架机构可拆卸连接，所述鞍架机构包括相互连接的压板件和具有若干孔槽的鞍架座，所述插钎机构可拆卸的设置于所述压板件和所述鞍架座之间。通过本实用新型提供的墙体材料生产用固定插钎装置，在鞍架座的上端增加一个压板件，将插钎机构可拆卸的固定设置于鞍架座与压板件之间，在发气过程中可防止插钎机构上下移位；且鞍架座上设有若干个用于插钎的孔槽，可插设若干个插钎机构，从而可固定多个钢筋网。
附图说明
17.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

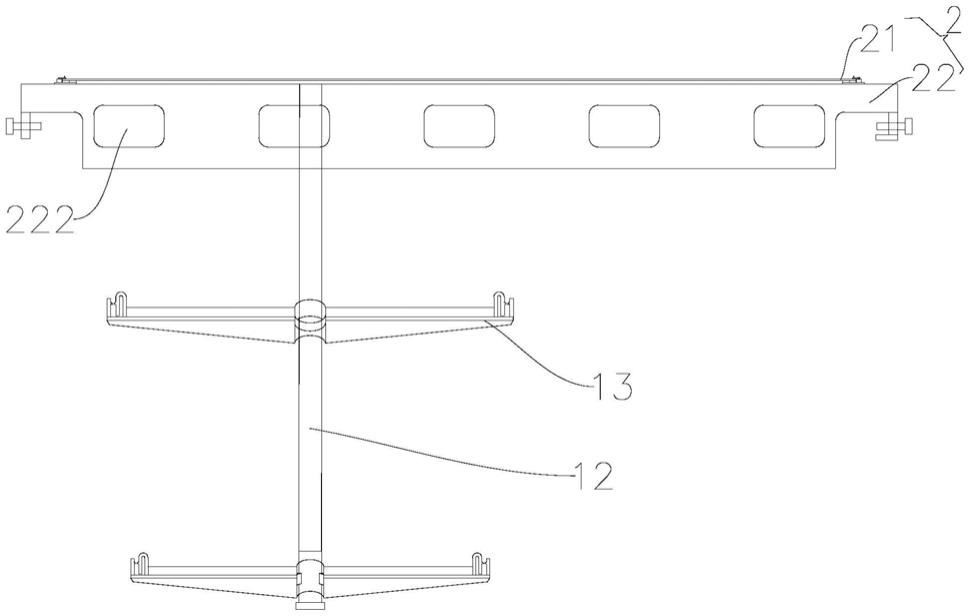

18.图1为本实用新型一实施例的固定插钎装置的整体结构示意图；
