一种多锯条大理石切割机的制作方法

1.本技术涉及石材切割领域，具体涉及一种多锯条大理石切割机。


背景技术：

2.环形带锯切割机具有体积小，切割尺寸大等优点，因此广泛应用于石块切割成石板(即石板切割)。现有的环形带锯切割机在切割时，均是进行竖向切割，即锯条是竖直向设置，然后沿水平向进行切割给进。而随着切割的进行，石板与石块连接的部分越来越少，因此为了防止切割出来的石板断裂跌落，以及减少石板切割时抖动产生的影响，需要通过机械手臂对切割中的石板进行固定。而机械手臂的结构复杂，且制造成本也较高。并且在现有技术中，只能从一个方向对石板进行固定，对于一些尺寸较大的石板，其仍然无法提供稳定的支撑固定，在切割时石板还是会存在明显的抖动或断裂。因此有必要对现有石板切割机进行改进，以提高石板抓取稳定性，降低石板抖动。


技术实现要素：

3.鉴于上述问题，本技术提供了一种多锯条大理石切割机，用于解决上述环形带锯切割机中石板抓取不稳定，存在明显抖动的技术问题。
4.为实现上述目的，发明人提供了一种多锯条大理石切割机，包括切割机构、石板承托机构和楔形定位装置；
5.所述切割机构包括机座和切割机架，所述切割机架上设置有切割工位以及两条以上环形的切割锯条，所述切割锯条沿纵向间隔设置；
6.所述石板承托机构设置于所述机座上，包括多个水平设置的支撑辊；
7.所述楔形定位装置包括安装立柱和多个楔形定位块，所述楔形定位块沿所述纵向间隔固定于所述安装立柱上，一个所述楔形定位块对应一个所述切割锯条；
8.所述楔形定位装置与所述石板承托机构连接，所述石板承托机构和所述楔形定位装置均可随所述切割机架沿切割给进的方向移动，使所述石板承托机构从底部承托切割形成的石板，以及使每个所述楔形定位块卡入对应的切割锯条所产生的切割缝以固定各石板。
9.在一些技术方案中，所述安装立柱的底部设置有滑块和弹簧，所述弹簧的一端与所述滑块连接，另一端与所述石板承托机构连接，所述石板承托机构上设置有滑槽；
10.所述滑槽沿所述切割给进的方向设置，所述滑块可滑动的设置于所述滑槽上；当所述楔形定位块卡后所述切割缝后所述石板承托机构继续沿所述切割给进的方向移动时，所述安装立柱相对所述石板承托机构滑动，且所述弹簧拉伸产生弹力使所述楔形定位块卡入所述切割缝。
11.在一些技术方案中，所述楔形定位装置还用于在所述切割锯条完成一次切割后，向产生撞击力撞击所述石板，以使各所述石板从所述石材上分离。
12.在一些技术方案中，所述石材放置台的侧边设置有滑槽，所述滑槽沿所述切割给
进的方向设置；
13.所述支撑辊的一端通过轴承可旋转的设置于支撑架上，所述支撑辊的另一端可滑动且可旋转的设置于所述滑槽内；所述支撑架与所述切割机架连接，所述切割机架切割给进时通过所述支撑架带动各所述支撑辊向所述石板的底部移动；所述滑槽设置于所述支撑架上。
14.在一些技术方案中，多个所述支撑辊被分为两组以上的支撑辊组，每组支撑辊组包括两个以上所述支撑辊，位于切割给进前端的所述支撑辊组的高度固定不可调，位于切割给进后端的所述支撑辊组的底部设置有多个升降气缸，通过所述升降气缸可调整所述支撑辊组的高度。
15.在一些技术方案中，还包括侧向扶正柱；
16.所述侧向扶正柱沿所述切割给进的方向设置有多个，所述侧向扶正柱的顶部设置有吸盘，所述吸盘用于吸附并固定所述石板。
17.在一些技术方案中，所述侧向扶正柱的底部固定设置于所述机座上，所述吸盘通过水平设置的调节轴与所述侧向扶正柱连接，以使所述吸盘的位置沿水平向可调。
18.在一些技术方案中，所述切割机架设置有稳定装置，所述稳定装置用于限定所述切割锯条振动；所述稳定装置包括设置于所述切割工位上方的集成稳定块，所述集成稳定块设置有两条以上限位槽，两条以上所述切割锯条分别穿过对应的所述限位槽。
19.在一些技术方案中，所述切割锯条为三条或四条。
20.在一些技术方案中，所述切割锯条由环形钢带制成，所述环形钢带的一侧设置有切割锯齿，所述切割锯齿的齿尖焊接有金刚石。
21.区别于现有技术，上述技术方案多锯条大理石切割机，包括切割机构、石板承托机构和楔形定位装置；所述切割机构包括机座和切割机架，所述切割机架上设置有切割工位以及两条以上环形的切割锯条，所述切割锯条沿纵向间隔设置；所述石板承托机构设置于所述机座上，包括多个水平设置的支撑辊；所述楔形定位装置包括安装立柱和多个楔形定位块，所述楔形定位块沿所述纵向间隔固定于所述安装立柱上，一个所述楔形定位块对应一个所述切割锯条；所述楔形定位装置与所述石板承托机构连接，所述石板承托机构和所述楔形定位装置均可随所述切割机架沿切割给进的方向移动，使所述石板承托机构从底部承托切割形成的石板，以及使每个所述楔形定位块卡入对应的切割锯条所产生的切割缝以固定各石板。在上述技术方案中，通过多条切割锯条可同时对石材进行多片切割，大大提高切割效率；并且在切割过程中石板承托机构可以从底部随切割给进逐渐伸入石板的底部，从而对多块石板同时进行承托，从而避免切割好的石板掉落或倒伏而破损。并且楔形定位装置可卡入切割缝对切割中的各石板进行端部定位，因此通过石板承托机构和楔形定位装置可以大大减少石板振动。
22.上述发明内容相关记载仅是本技术技术方案的概述，为了让本领域普通技术人员能够更清楚地了解本技术的技术方案，进而可以依据说明书的文字及附图记载的内容予以实施，并且为了让本技术的上述目的及其它目的、特征和优点能够更易于理解，以下结合本技术的具体实施方式及附图进行说明。
附图说明
23.附图仅用于示出本发明具体实施方式以及其他相关内容的原理、实现方式、应用、特点以及效果等，并不能认为是对本技术的限制。
24.在说明书附图中：
25.图1为具体实施方式所述多锯条大理石切割机的结构示意图；
26.图2为图1中a部分的局部放大图；

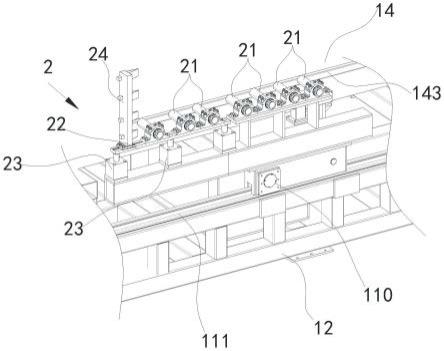

27.图3为具体实施方式所述石板承托机构的结构示意图；
28.图4为具体实施方式所述楔形定位装置的结构示意图；
29.图5为具体实施方式所述楔形定位装置的正面示意图；
30.图6为具体实施方式所述侧向扶正柱的结构示意图；
31.上述各附图中涉及的附图标记说明如下：
32.1、切割机构；
33.11、切割机架；
34.12、机座；
35.13、切割锯条；
36.14、石材放置台；
37.111、横向导轨；
38.110、滚轮；
39.131、稳定装置；
40.141、纵向移动装置；
41.142、石材抵靠梁；
42.143、滑槽；
43.2、石板承托机构；
44.21、支撑辊；
45.22、支撑架；
46.23、升降气缸；
47.24、楔形定位装置；
48.241、安装立柱；
49.242、楔形定位块；
50.243、滑块；
51.244、滑轨；
52.245、撞击凸部；
53.3、侧向扶正柱；31、吸盘；32、调节轴；
54.4、石材；
具体实施方式
55.为详细说明本技术可能的应用场景，技术原理，可实施的具体方案，能实现目的与效果等，以下结合所列举的具体实施例并配合附图详予说明。本文所记载的实施例仅用于更加清楚地说明本技术的技术方案，因此只作为示例，而不能以此来限制本技术的保护范
围。
56.在本文中提及“实施例”意味着，结合实施例描述的特定特征、结构或特性可以包含在本技术的至少一个实施例中。在说明书中各个位置出现的“实施例”一词并不一定指代相同的实施例，亦不特别限定其与其它实施例之间的独立性或关联性。原则上，在本技术中，只要不存在技术矛盾或冲突，各实施例中所提到的各项技术特征均可以以任意方式进行组合，以形成相应的可实施的技术方案。
57.除非另有定义，本文所使用的技术术语的含义与本技术所属技术领域的技术人员通常理解的含义相同；本文中对相关术语的使用只是为了描述具体的实施例，而不是旨在限制本技术。
58.在本技术的描述中，用语“和/或”是一种用于描述对象之间逻辑关系的表述，表示可以存在三种关系，例如a和/或b，表示：存在a，存在b，以及同时存在a和b这三种情况。另外，本文中字符“/”一般表示前后关联对象是一种“或”的逻辑关系。
59.在本技术中，诸如“第一”和“第二”之类的用语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何实际的数量、主次或顺序等关系。
60.在没有更多限制的情况下，在本技术中，语句中所使用的“包括”、“包含”、“具有”或者其他类似的开放式表述，意在涵盖非排他性的包含，这些表述并不排除在包括所述要素的过程、方法或者产品中还可以存在另外的要素，从而使得包括一系列要素的过程、方法或者产品中不仅可以包括那些限定的要素，而且还可以包括没有明确列出的其他要素，或者还包括为这种过程、方法或者产品所固有的要素。
61.与《审查指南》中的理解相同，在本技术中，“大于”、“小于”、“超过”等表述理解为不包括本数；“以上”、“以下”、“以内”等表述理解为包括本数。此外，在本技术实施例的描述中“多个”的含义是两个以上(包括两个)，与之类似的与“多”相关的表述亦做此类理解，例如“多组”、“多次”等，除非另有明确具体的限定。
62.在本技术实施例的描述中，所使用的与空间相关的表述，诸如“中心”“纵向”“横向”“长度”“宽度”“厚度”“上”“下”“前”“后”“左”“右”“竖直”“水平”“垂直”“顶”“底”“内”“外”“顺时针”“逆时针”“轴向”“径向”“周向”等，所指示的方位或位置关系是基于具体实施例或附图所示的方位或位置关系，仅是为了便于描述本技术的具体实施例或便于读者理解，而不是指示或暗示所指的装置或部件必须具有特定的位置、特定的方位、或以特定的方位构造或操作，因此不能理解为对本技术实施例的限制。
63.除非另有明确的规定或限定，在本技术实施例的描述中，所使用的“安装”“相连”“连接”“固定”“设置”等用语应做广义理解。例如，所述“连接”可以是固定连接，也可以是可拆卸连接，或成一体设置；其可以是机械连接，也可以是电连接，也可以是通信连接；其可以是直接相连，也可以通过中间媒介间接相连；其可以是两个元件内部的连通或两个元件的相互作用关系。对于本技术所属技术领域的技术人员而言，可以根据具体情况理解上述用语在本技术实施例中的具体含义。
64.在现有技术中，石材切割机上只能设置一个环形带锯，每次只能进行一块石板切割，因此切割效率低，并且通过多关节机械手臂抓取切割好的石板，其制造成本高。为此本技术提供了一种多锯条大理石切割机，用于解决现有石材切割机切割效率低以及生产成本
高的技术问题。
65.请参阅图1至图6，本实施例提供了一种多锯条大理石切割机，包括切割机构1、楔形定位装置24和石板承托机构2。其中，石板承托机构2用于从底部对切割中的石板进行承托，所述楔形定位装置24用于沿切割给进方向对切割中的石板进行定位，从而通过楔形定位装置24和石板承托机构2共同作用提高石板在切割过程中的稳定性，降低石板振动，进而提高切割效率和切割精度。
66.所述切割机构1包括机座12和切割机架11，所述机座12上设置有石材放置台14，所述石材放置台14用于放置石材4，所述切割机架11可相对石材放置台14移动以对石材4进行切割给进；所述石板承托机构2设置于所述石材放置台14的侧边，石板承托机构2可随所述切割机架11移动，以从底部承托切割形成的石板。如图1和图2所示，所述切割机架11上设置有切割工位以及两条以上环形的切割锯条13，两条以上所述环形的切割锯条13同时对所述石材进行切割；多个所述切割锯条13分别设置于切割轮系上，每个所述切割锯条13在所述切割工位处沿竖直方向设置，且沿纵向间隔设置，所述纵向垂直切割给进方向。
67.如图1所示，所述切割机架为c字形机架，切割工位位于c字形机架的中间的镂空部，石材在切割工位处进行切割。机座12固定设置，石材放置台14设置于机座12上，石材放置台14设置有纵向移动装置141和石材抵靠梁142，纵向移动装置141用于带动石材放置台14以及其上的石材沿纵向移动，其中纵向是指垂直于切割给进方向。石材放置于石材放置台14上时，石材远离切割锯条的一侧与石材抵靠梁142抵靠，其中纵向移动装置141可以为丝杆丝母驱动装置，在石材放置台的两侧分别设置丝杆和丝母，由丝杆和丝母驱动石材放置台沿纵向移动。切割机架11的底部设置有滚轮110，滚轮110设置于横向导轨111上，横向导轨111沿横向设置于机座12上，从而使切割机架11以及其上的环形的切割锯条可沿横向相对石材放置台移动。其中，切割锯条13具有多条，可同时对石材进行多片切割，相邻两个切割锯条13之间的间距为石板的厚度。所述横向是指与环形带锯切割给进方向。在切割时，控制切割机架11沿横向导轨111向石材给进对石材进行切割；当完成一个切割给进行程的切割时，控制切割机架11复位，并通过纵向移动装置141移动一定距离(即多个石板的厚度)，然后再进行切割。重复上述步骤即可实现石板循环切割。
68.如图2所示，在一些实施方式中，两条以上所述切割锯条13沿所述切割给进的方向依次排列。即各切割锯条13在切割给进的方向上的位置并不是齐头并排，而是在切割给进的方向上逐一错位设置。
69.在一些实施方式中，所述切割锯条为四条。在其他实施方式中，切割锯条为也可以为两条、三条或五条等等。
70.如图3、图4和图5所示，楔形定位装置24包括安装立柱241和多个楔形定位块242，所述楔形定位块242沿所述纵向间隔固定于所述安装立柱241上，一个所述楔形定位块242对应一个所述切割锯条。其中，如图4和图5所示，楔形定位块242朝向石材的一端为尖端，并且由尖端向连接于安装立柱上的一端，其截面面积逐渐变大，从而使楔形定位块242的尖端可插入相邻两个石板之间的切割缝上。多个楔形定位块242是设置于安装立柱241的不同高度位置(即图4中箭头z所指方向)，并且如图5所示，各楔形定位块242沿纵向(即图4中箭头y所指方向)间隔设置。
71.如图3所示，所述楔形定位装置24连接于石板承托机构2，从而可与所述石板承托
机构2一同随所述切割机架11沿切割给进的方向移动(即沿箭头x所指方向)，从而使每个所述楔形定位块242卡入对应的切割锯条所产生的切割缝以固定各石板。
72.上述技术方案中，多锯条大理石切割机包括切割机构1和石板承托机构2；所述切割机构1包括机座12和切割机架11，所述切割机架上设置有切割工位以及两条以上环形的切割锯条13，两条以上所述环形的切割锯条13同时对所述石材4进行切割。多个所述切割锯条分别设置于切割轮系上，每个所述切割锯条在所述切割工位处沿竖直方向设置，且沿纵向间隔设置，所述纵向垂直切割给进方向；所述石板承托机构设置于所述石材放置台的侧边，且可随所述切割机架移动，以从底部承托切割形成的石板。在上述技术方案中，通过多条切割锯条可同时对石材进行多片切割，大大提高切割效率；并且在切割过程中石板承托机构，可以从底部随切割给进逐渐伸入石板的底部，从而对多块石板同时进行承托；并且楔形定位装置24可卡入切割缝对切割中的各石板进行端部定位，因此通过石板承托机构2和楔形定位装置24可以大大减少石板振动，以及避免切割好的石板掉落或倒伏而破损。
73.如图3和图4所示，所述安装立柱241的底部设置有滑块243和弹簧，所述弹簧的一端与所述滑块243连接，另一端与所述石板承托机构2连接，所述石板承托机构上设置有滑轨244；所述滑轨244沿所述切割给进的方向设置，所述滑块243可滑动的设置于所述滑轨244上。在进行石板切割至一定行程后，楔形定位装置24靠近石板，并且所述楔形定位块242对准卡后所述切割缝，而后所述石板承托机构2继续沿所述切割给进的方向移动时，所述安装立柱241相对所述石板承托机构滑动，且所述弹簧拉伸产生弹力使所述楔形定位块卡入所述切割缝。
74.在该实施方式中，通过弹簧可以为安装立柱提供一弹性力，使安装立柱241可相对石板承托机构2滑动，并且可持续向石板提供压力，确保有足够的压力以减少石板振动，并且也可使该石板承托机构2和楔形定位装置24适用于不同长度的石板切割。
75.所述楔形定位装置24还用于在所述切割锯条完成一次切割后，向产生撞击力撞击所述石板，以使各所述石板从所述石材上分离。如图5所示，在每个楔形定位块242远离石板的一侧设置有撞击凸部245，安装立柱241上设置有安装孔，楔形定位块242设置于安装孔内，并且撞击凸部245凸出安装立柱。通过敲击撞击凸部245时，可通过楔形定位块242将撞击力传递至石板上，从而使石板从整块石材上分离出来。因此当切割锯条完成一次切割后，可通过逐一敲击各撞击凸部245，使各切割好的石板逐一从石块上分离开。
76.所述切割锯条由环形钢带制成，所述环形钢带的一侧设置有切割锯齿，在一些实施方式中，为了提高切割效率，减少锯齿磨损，所述切割锯齿的齿尖焊接有金刚石。
