一种拼接结构及建筑模板的连接装置的制作方法

本发明涉及建筑模板的装配，具体为一种拼接结构及建筑模板的连接装置。

背景技术：

1、现有的建筑施工过程中，为了适配不同成型的建筑外形，需要在浇筑混凝土前搭建模具架，再通过模板进行铺设，最后进行浇筑。

2、现有的模具之间大多通过螺钉或螺栓等连接件进行刚性连接，适配性低，容易造成模板之间的间隙泄漏。

3、模板大多采用木质制成，其连接的间隙之间存在极大的缝隙，容易造成浇筑混凝土的泄漏，同时模具之间的刚性连接难以拆卸后回收，不利于周转、循环回收利用。

技术实现思路

1、本发明的目的在于提供一种拼接结构及建筑模板的连接装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种拼接结构，所述拼接结构包括：

4、模具组件，所述模具组件是由模具架和多组模板组成，模具架是由纵横交错绑缚连接的钢筋或钢管组成，多组所述模板铺设在模具架上；

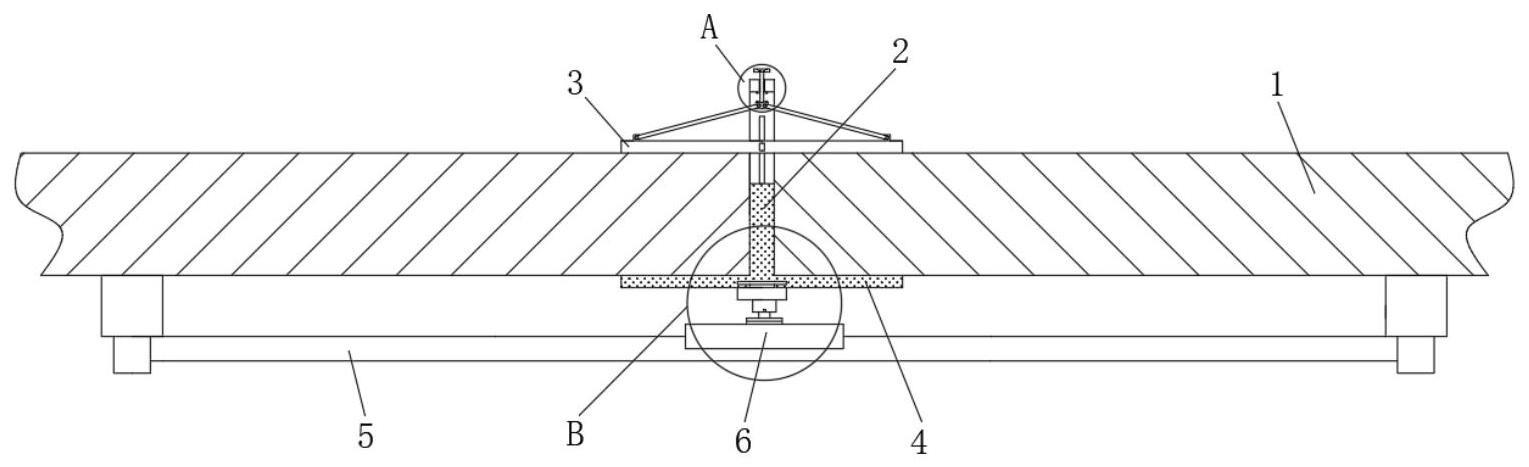

5、连接组件，所述连接组件包括连接竖板、挤压顶板和承托底板，所述连接竖板竖直夹持在相邻的一对模板之间，连接竖板的下端垂直设置有贴合模板下端面的承托底板，连接竖板的上端间隔设置有升降调节架，所述挤压顶板滑动安装在升降调节架中，挤压顶板的下端压合在模板的上端。

6、优选的，所述承托底板固定在连接竖板的下端，承托底板位于模具架的上端，承托底板的下端设置有与模具架连接的支撑组件。

7、优选的，所述支撑组件包括伸缩杆和滑块，伸缩杆的上端安装在承托底板的下端，伸缩杆的下端设置有滑动安装在模具架中钢筋杆外壁上的滑块。

8、优选的，所述滑块的下端套接在钢筋的外壁，滑块的上端轴承转动安装在伸缩杆的下端，承托底板的下端设置有t形截面的滑槽，所述伸缩杆的上端设置有滑动插接在滑槽中的调节块。

9、优选的，所述升降调节架包括顶梁和锯齿杆，所述顶梁上竖直观测设置有锯齿孔，所述锯齿杆竖直插接在锯齿孔中，锯齿杆的下端延伸至顶梁的下端，锯齿杆的下端连接有升降块，所述升降块和挤压顶板的上均设置有左右对称的两组铰座，相邻铰座之间通过倾斜杆连接。

10、优选的，所述锯齿杆的下端外壁竖直套接有弹簧，所述弹簧压合在顶梁的下端与升降块之间。

11、优选的，所述顶梁的下端内腔设置为升降内腔，所述挤压顶板横向贯穿插接在升降内腔通中。

12、优选的，所述升降内腔的前后侧壁设置有侧槽，所述挤压顶板的外壁上设置有滑动贴合侧槽的限位块。

13、优选的，所述锯齿杆的上端设置有压板，所述压板的上端设置有弧槽。

14、一种建筑模板的连接装置，包括所述的拼接结构。

15、与现有技术相比，本发明的有益效果是：

16、本发明通过设置拼接组件，从而对现有的木制模板进行适配性贴合，同时利用锯齿杆的下压，从而使得挤压顶板下压，配合承托底板实现装置对模板的夹持固定，大大提高了模板连接间隙之间的密封性，同时便于拆卸和位置调整，适配性高，使用方便。

技术特征：

1.一种拼接结构，其特征在于：所述拼接结构包括：

2.根据权利要求1所述的一种拼接结构，其特征在于：所述承托底板(4)固定在连接竖板(2)的下端，承托底板(4)位于模具架(5)的上端，承托底板(4)的下端设置有与模具架(5)连接的支撑组件。

3.根据权利要求2所述的一种拼接结构，其特征在于：所述支撑组件包括伸缩杆(7)和滑块(6)，伸缩杆(7)的上端安装在承托底板(4)的下端，伸缩杆(7)的下端设置有滑动安装在模具架(5)中钢筋杆外壁上的滑块(6)。

4.根据权利要求3所述的一种拼接结构，其特征在于：所述滑块(6)的下端套接在钢筋的外壁，滑块(6)的上端轴承转动安装在伸缩杆(7)的下端，承托底板(4)的下端设置有t形截面的滑槽(9)，所述伸缩杆(7)的上端设置有滑动插接在滑槽(9)中的调节块(8)。

5.根据权利要求4所述的一种拼接结构，其特征在于：所述升降调节架包括顶梁(12)和锯齿杆(10)，所述顶梁(12)上竖直观测设置有锯齿孔(11)，所述锯齿杆(10)竖直插接在锯齿孔(11)中，锯齿杆(10)的下端延伸至顶梁(12)的下端，锯齿杆(10)的下端连接有升降块(16)，所述升降块(16)和挤压顶板(3)的上均设置有左右对称的两组铰座(17)，相邻铰座(17)之间通过倾斜杆(18)连接。

6.根据权利要求5所述的一种拼接结构，其特征在于：所述锯齿杆(10)的下端外壁竖直套接有弹簧(13)，所述弹簧(13)压合在顶梁(12)的下端与升降块(16)之间。

7.根据权利要求5所述的一种拼接结构，其特征在于：所述顶梁(12)的下端内腔设置为升降内腔(15)，所述挤压顶板(3)横向贯穿插接在升降内腔通(15)中。

8.根据权利要求7所述的一种拼接结构，其特征在于：所述升降内腔(15)的前后侧壁设置有侧槽(19)，所述挤压顶板(3)的外壁上设置有滑动贴合侧槽(19)的限位块。

9.根据权利要求5所述的一种拼接结构，其特征在于：所述锯齿杆(10)的上端设置有压板(14)，所述压板(14)的上端设置有弧槽。

10.一种建筑模板的连接装置，其特征在于：包括权利要求1-9中任意一项所述的拼接结构。

技术总结
本发明涉及建筑模板的装配技术领域，具体为一种拼接结构及建筑模板的连接装置，连接组件包括连接竖板、挤压顶板和承托底板，连接竖板竖直夹持在相邻的一对模板之间，连接竖板的下端垂直设置有贴合模板下端面的承托底板，有益效果为：通过设置拼接组件，从而对现有的木制模板进行适配性贴合，同时利用锯齿杆的下压，从而使得挤压顶板下压，配合承托底板实现装置对模板的夹持固定，大大提高了模板连接间隙之间的密封性，同时便于拆卸和位置调整，适配性高，使用方便。

技术研发人员：梁晖,沈伟
受保护的技术使用者：盐城良工建筑模板有限公司
技术研发日：
技术公布日：2024/1/12
