一种管廊预埋件C型槽的安装结构的制作方法

一种管廊预埋件c型槽的安装结构
技术领域
1.本实用新型涉及建筑工程技术领域，具体为一种管廊预埋件c型槽的安装结构。


背景技术：

2.传统的竖直预埋件c型槽安装方法是直接将c型槽绑扎在墙体钢筋上，如绑扎过紧会导致对其垂直度无法调整，绑扎过松则容易发生偏斜。当固定不好未紧贴模板时会导致c型槽预埋件整体陷入墙体混凝土中，给后期的电缆支架安装造成极不利影响。


技术实现要素：

3.本实用新型的目的在于提供一种管廊预埋件c型槽的安装结构，具有取材方便、容易加工、可重复利用的优点，极大的保证了预埋件的安装质量，提高施工效率，可以解决现有技术中的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种管廊预埋件c型槽的安装结构，包括配模和c型槽体，所述c型槽体立于配模的旁侧，c型槽体的表面与配模的侧面紧密贴合，配模的内部开设插孔，插孔内插入有钢筋的一端，钢筋的另一端伸出配模外并与c型槽体连接，配模的表面钉有铁钉，铁钉的端部伸入插孔内并顶触在钢筋的一端上。
5.优选的，所述c型槽体的侧面设有固定杆，钢筋的另一端缠绕于固定杆上并通过卡扣固定。
6.优选的，所述卡扣包括u型杆和螺帽，u型杆的两端设有螺纹头，螺纹头插入固定杆上开设的杆孔内，螺帽套装于螺纹头并通过螺纹啮合固定。
7.优选的，所述铁钉的端部开设弧形槽，弧形槽的内侧壁上排列有凸齿，凸齿顶触在钢筋的表面上。
8.与现有技术相比，本实用新型的有益效果如下：
9.本管廊预埋件c型槽的安装结构，当管廊主体底板与墙体相接的配模安装完成后，将铁钉钉在配模上并将钢筋固定，利用钢筋与c型槽体连接固定，使得c型槽体紧贴在配模侧面并保证与管廊底板垂直，这样等混凝土终凝后即可拆除钢筋用于后续埋件的施工，因此取材方便，容易加工、可重复利用，极大的保证了预埋件的安装质量，提高施工效率。
附图说明

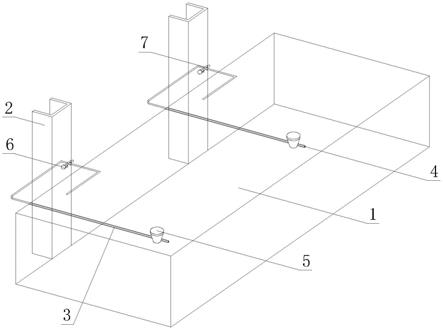

10.图1为本实用新型的整体结构图；
11.图2为本实用新型的卡扣装配图；
12.图3为本实用新型的铁钉截面图。
13.图中：1、配模；2、c型槽体；3、插孔；4、钢筋；5、铁钉；51、弧形槽；52、凸齿；6、固定杆；7、卡扣；71、u型杆；711、螺纹头；72、螺帽；8、杆孔。
具体实施方式
14.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
15.请参阅图1-3，一种管廊预埋件c型槽的安装结构，包括配模1和c型槽体2，c型槽体2立于配模1的旁侧，c型槽体2的表面与配模1的侧面紧密贴合，配模1的内部开设插孔3，插孔3内插入有钢筋4的一端，钢筋4的另一端伸出配模1外并与c型槽体2连接，配模1的表面钉有铁钉5，铁钉5的端部伸入插孔3内并顶触在钢筋4的一端上。
16.c型槽体2的侧面设有固定杆6，钢筋4的另一端缠绕于固定杆6上并通过卡扣7固定，卡扣7包括u型杆71和螺帽72，u型杆71的两端设有螺纹头711，螺纹头711插入固定杆6上开设的杆孔8内，螺帽72套装于螺纹头711并通过螺纹啮合固定。
17.上述中，通过卡扣7固定缠绕在固定杆6上的钢筋4，不仅实现对钢筋4的绑扎后的固定，还可根据绑扎钢筋4松紧的需求通过调节卡扣7来改变，从而避免出现绑扎过紧会导致对其垂直度无法调整，绑扎过松则容易发生偏斜的问题，
18.由于铁钉5的端部开设弧形槽51，弧形槽51的内侧壁上排列有凸齿52，凸齿52顶触在钢筋4的表面上，因此当铁钉5钉在配模1上时，通过铁钉5的端部的凸齿52顶触在钢筋4上，从而将钢筋4的一端压紧固定。
19.本管廊预埋件c型槽的安装结构，当管廊主体底板与墙体相接的配模1安装完成后，将铁钉5钉在配模1上并将钢筋4固定，利用钢筋4与c型槽体2连接固定，使得c型槽体2紧贴在配模1侧面并保证与管廊底板垂直，这样等混凝土终凝后即可拆除钢筋4用于后续埋件的施工，因此取材方便、容易加工、可重复利用，极大的保证了预埋件的安装质量，提高施工效率。
20.综上所述：本管廊预埋件c型槽的安装结构，具有取材方便、容易加工、可重复利用的优点，极大的保证了预埋件的安装质量，提高施工效率，因而可有效解决现有技术问题。
21.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
22.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种管廊预埋件c型槽的安装结构，包括配模(1)和c型槽体(2)，其特征在于：所述c型槽体(2)立于配模(1)的旁侧，c型槽体(2)的表面与配模(1)的侧面紧密贴合，配模(1)的内部开设插孔(3)，插孔(3)内插入有钢筋(4)的一端，钢筋(4)的另一端伸出配模(1)外并与c型槽体(2)连接，配模(1)的表面钉有铁钉(5)，铁钉(5)的端部伸入插孔(3)内并顶触在钢筋(4)的一端上。2.根据权利要求1所述的一种管廊预埋件c型槽的安装结构，其特征在于：所述c型槽体(2)的侧面设有固定杆(6)，钢筋(4)的另一端缠绕于固定杆(6)上并通过卡扣(7)固定。3.根据权利要求2所述的一种管廊预埋件c型槽的安装结构，其特征在于：所述卡扣(7)包括u型杆(71)和螺帽(72)，u型杆(71)的两端设有螺纹头(711)，螺纹头(711)插入固定杆(6)上开设的杆孔(8)内，螺帽(72)套装于螺纹头(711)并通过螺纹啮合固定。4.根据权利要求1所述的一种管廊预埋件c型槽的安装结构，其特征在于：所述铁钉(5)的端部开设弧形槽(51)，弧形槽(51)的内侧壁上排列有凸齿(52)，凸齿(52)顶触在钢筋(4)的表面上。

技术总结
本实用新型公开了一种管廊预埋件C型槽的安装结构，包括配模和C型槽体，所述C型槽体立于配模的旁侧，C型槽体的表面与配模的侧面紧密贴合，配模的内部开设插孔，插孔内插入有钢筋的一端，钢筋的另一端伸出配模外并与C型槽体连接，配模的表面钉有铁钉，铁钉的端部伸入插孔内并顶触在钢筋的一端上。本管廊预埋件C型槽的安装结构，具有取材方便、容易加工、可重复利用的优点，极大的保证了预埋件的安装质量，提高施工效率。提高施工效率。提高施工效率。
