一种用于轻钢车间的钢柱结构的制作方法

1.本实用新型涉及主轻钢车间技术领域，更具体地说，涉及一种用于轻钢车间的钢柱结构。


背景技术：

2.轻钢厂房主要是指主要的承重构件是由钢材组成的。包括钢柱子，钢梁，钢柱基础，钢屋架、钢屋盖，注意钢柱的墙也可以采用砖墙维护，轻钢厂房是一种以轻钢为骨架，以夹芯板为围护材料，以标准模数系列进行空间合，构件采用螺丝连接，全新概念的环保经济型轻钢厂房。
3.公开号为cn208899747u的实用新型，公开了一种轻钢车间用支撑稳定的十字柱，包括十字柱体，所述十字柱体的顶端和底端分别设置有第一支撑板和第三支撑板，且十字柱体的两侧分别设置有第二支撑板和第四支撑板，所述第一支撑板、第二支撑板、第三支撑板和第四支撑板与十字柱体之间均设置有加固板，且第一支撑板、第二支撑板、第三支撑板和第四支撑板上均设置有连接板和防滑凸块，所述第二支撑板的一侧设置有第一安装卡板，所述第一安装卡板上设置有h型凸块，本实用新型设置了固定底板、三角固定插板和安装孔，将固定底板焊接在十字柱体的底部，支撑放置时，将三角固定插板插入地面，然后将螺栓穿过安装孔，将固定板固定在地面上，使十字柱的放置更加稳定。
4.在现有技术中轻钢厂房大多数都是采用钢柱进行连接、安装，这使得轻钢厂房在进行安装后拆卸时都极为方便，但现有的钢柱在进行连接时大多数都采用焊接或螺纹的方式进行连接，这使得钢柱在长时间后钢柱之间的连接处可能会随着钢柱的生锈或氧化而发生断裂或损坏，从而对工作人员造成砸伤。


技术实现要素：

5.针对现有技术中存在的问题，本实用新型的目的在于提供一种用于轻钢车间的钢柱结构，它可有效的解决现有的钢柱在长时间后钢柱之间的连接处可能会随着钢柱的生锈或氧化而发生断裂或损坏，从而对工作人员造成砸伤的问题。
6.为解决上述问题，本实用新型采用如下的技术方案：
7.一种用于轻钢车间的钢柱结构，包括第一钢柱和第二钢柱，所述第一钢柱和第二钢柱之间固定连接，所述第二钢柱的外侧设置有限位框板，所述限位框板固定连接在第一钢柱上，所述限位框板的内部设置有加固机构，通过上述方案可有效的改善现有的钢柱在长时间后钢柱之间的连接处可能会随着钢柱的生锈或氧化而发生断裂或损坏，从而对工作人员造成砸伤的问题。
8.作为本实用新型的一种优选方案，所述加固机构包括开设在限位框板上的第一螺纹槽，所述限位框板位于第一螺纹槽的内部螺纹连接有第一螺栓杆，所述限位框板的内部设置有限位夹持板，所述限位夹持板与第一螺栓杆之间转动连接，所述限位夹持板设置在第二钢柱的内侧，所述限位夹持板的一侧固定连接有加固板，所述加固板远离第二钢柱的
一侧固定连接有三角加固块，所述三角加固块固定连接在限位夹持板上。
9.作为本实用新型的一种优选方案，所述限位框板的外侧固定连接有连接板，所述连接板上开设有第二螺纹槽，所述第二螺纹槽设置有多个。
10.作为本实用新型的一种优选方案，所述第一钢柱的一侧开设有第一空心槽，所述第二钢柱靠近第一钢柱的一侧固定连接有对准块，所述对准块活动插接在第一空心槽的内部。
11.作为本实用新型的一种优选方案，所述第一钢柱的内部开设有第二空心槽，所述对准块远离第二钢柱的一侧固定连接有固定块，所述固定块插接在第二空心槽的内部。
12.作为本实用新型的一种优选方案，所述第一钢柱的内侧固定有第一加固斜板和第二加固斜板，所述第一加固斜板和第二加固斜板之间设置有第二螺栓。
13.相比于现有技术，本实用新型的优点在于：
14.1.本装置中限位框板可对第二钢柱起到一定的限位和加固作用，使得第二钢柱在长时间的使用后，如果发生氧化，不易发生掉落或断裂等情况，限位框板的内部设置有加固机构，限位框板还可对加固机构起到支撑和固定的作用，使得加固机构能够顺利的进行使用，而加固机构可通过限位框板对第二钢柱起到加固和支撑的作用，从而进一步的避免第二钢柱发生断裂或掉落。
15.2.本装置中限位框板可通过第一螺纹槽对第一螺栓杆起到限位和连接的作用，使得第一螺纹槽可稳定的进行使用，限位框板的内部设置有限位夹持板，限位夹持板与第一螺栓杆之间转动连接，第一螺栓杆在进行转动时可带动限位夹持板进行移动。
附图说明

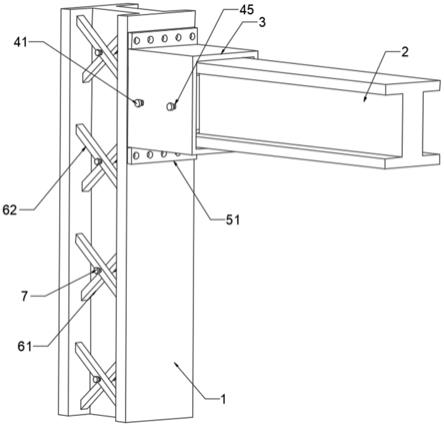

16.图1为本实用新型的结构示意图；
17.图2为本实用新型的第一侧视结构示意图；
18.图3为本实用新型的第二侧视结构示意图；
19.图4为本实用新型的俯剖结构示意图。
20.图中标号说明：
21.1、第一钢柱；2、第二钢柱；3、限位框板；41、第一螺栓杆；42、限位夹持板；43、加固板；44、三角加固块；45、第一螺纹槽；51、连接板；52、第二螺纹槽；61、第一加固斜板；62、第二加固斜板；7、第二螺栓；81、对准块；82、第一空心槽；91、第二空心槽；92、固定块。
具体实施方式
22.下面将结合本实用新型实施例中的附图对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目
的，而不能理解为指示或暗示相对重要性。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“套设/接”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电性连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.实施例1
26.请参阅图1-4，一种用于轻钢车间的钢柱结构，包括第一钢柱1和第二钢柱2，第一钢柱1和第二钢柱2之间固定连接，第一钢柱1与第二钢柱2之间的连接可起到对轻钢厂房承重的作用，第二钢柱2的外侧设置有限位框板3，限位框板3固定连接在第一钢柱1上，限位框板3可对第二钢柱2起到一定的限位和加固作用，使得第二钢柱2在长时间的使用后，如果发生氧化，不易发生掉落或断裂等情况，限位框板3的内部设置有加固机构，限位框板3还可对加固机构起到支撑和固定的作用，使得加固机构能够顺利的进行使用，而加固机构可通过限位框板3对第二钢柱2起到加固和支撑的作用，从而进一步的避免第二钢柱2发生断裂或掉落。
27.具体的，加固机构包括开设在限位框板3上的第一螺纹槽45，限位框板3位于第一螺纹槽45的内部螺纹连接有第一螺栓杆41，限位框板3可通过第一螺纹槽45对第一螺栓杆41起到限位和连接的作用，使得第一螺纹槽45可稳定的进行使用，限位框板3的内部设置有限位夹持板42，限位夹持板42与第一螺栓杆41之间转动连接，第一螺栓杆41在进行转动时可带动限位夹持板42进行移动，而限位夹持板42可对限位框板3的内侧起到加固和支撑作用，使得第二钢柱2在日常的使用中，不易发生意外，限位夹持板42设置在第二钢柱2的内侧，限位夹持板42的一侧固定连接有加固板43，加固板43远离第二钢柱2的一侧固定连接有三角加固块44，三角加固块44固定连接在限位夹持板42上，加固板43可与三角加固块44相互配合对限位夹持板42起到加固作用，使得限位夹持板42在对第二钢柱2起到限制和加固的同时，自身具有更好的坚固性，不易发生断裂。
28.实施例2
29.请参阅图1-4，限位框板3的外侧固定连接有连接板51，连接板51上开设有第二螺纹槽52，第二螺纹槽52设置有多个，工作人员可将螺丝通过第二螺纹槽52将连接板51安装至第一钢柱1的外侧，而连接板51将通过工作人员所安装的螺丝对限位框板3起到加固和限位作用，使得限位框板3在日常的使用中，不易发生掉落或断裂。
30.具体的，请参阅图，第一钢柱1的一侧开设有第一空心槽82，第二钢柱2靠近第一钢柱1的一侧固定连接有对准块81，对准块81活动插接在第一空心槽82的内部，第二钢柱2可通过对准块81和第一空心槽82之间的连接关系对第二钢柱2的连接起到对准效果，使得第二钢柱2在进行连接时更加准确，不易发生角度上的偏移。
31.具体的，请参阅图，第一钢柱1的内部开设有第二空心槽91，对准块81远离第二钢柱2的一侧固定连接有固定块92，固定块92插接在第二空心槽91的内部，第一钢柱1可通过第二空心槽91和固定块92的连接关系对对准块81和第二钢柱2起到加固作用，使得第二钢柱2的连接更加牢固、稳定。
32.具体的，请参阅图，第一钢柱1的内侧固定有第一加固斜板61和第二加固斜板62，
第一加固斜板61和第二加固斜板62可对第一钢柱1起到加固和防护的作用，使得第一钢柱1在对第二钢柱2起到支撑和加固作用的同时，自身具有较高的稳定性，不易发生损坏，第一加固斜板61和第二加固斜板62之间设置有第二螺栓7，第二螺栓7可用于加固第一加固斜板61和第二加固斜板62，这使得第一加固斜板61和第二加固斜板62在进行使用时，不易发生断裂。
33.本实用新型的工作原理及使用流程：本装置在使用时可先将对准块81对准第一空心槽82进行推动，之后当对准块81插入至第一空心槽82的内部时，因对准块81与固定块92之间的连接关系，固定块92也将插入至第二空心槽91的内部，之后工作人员可将第一钢柱1和第二钢柱2之间进行焊接，当焊接完成后，工作人员可转动限位夹持板42，限位夹持板42在进行转动时将会带动限位夹持板42进行移动，当限位夹持板42移动至第二钢柱2的内部时，限位夹持板42、加固板43和三角加固块44将会对第二钢柱2起到加固和限位的作用，使得第二钢柱2在长时间的使用后，即使发生氧化也不易发生掉落，至此即可解决现有的钢柱在长时间后钢柱之间的连接处可能会随着钢柱的生锈或氧化而发生断裂或损坏，从而对工作人员造成砸伤的问题。
34.以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
