一种可调整墙体隔声构造的龙骨组合及隔声墙的制作方法

1.本实用新型涉及隔声工程，特别涉及一种可调整墙体隔声构造的龙骨组合及隔声墙。


背景技术：

2.现有隔声墙体构造均为专用构造，在隔声要求不同的情况下，墙体用龙骨的大小、板厚度及配件均需随隔声要求的提高而变厚或变大，导致材料及龙骨类型较多、通用性低、损耗大。
3.不同隔声要求的情况下，在隔声墙的类似做法中，市场上仍没有一种隔声墙龙骨构造可根据不同隔声量要求而变化完成面或改变构造，从而改变构造提高墙体隔声量。


技术实现要素：

4.为了克服现有技术中存在的缺点和不足，本实用新型的目的在于提供一种可调整墙体隔声构造的龙骨组合。
5.本实用新型的目的通过下述技术方案实现：一种可调整墙体隔声构造的龙骨组合，包括对称设置的第一隔声龙骨和第二隔声龙骨,所述第一隔声龙骨和所述第二隔声龙骨通过调节限位件可拆卸的连接，所述第一隔声龙骨和所述第二隔声龙骨之间具有隔声板卡槽。调节限位件可以根据中部隔声板的厚度需要拆卸更换不同u形开口大小的调节限位件。当中部隔声板采用了厚型隔声板50mm—75mm(如复合板、蒸压混凝土条板、水泥条板等)，调节限位件的u形开口选用适合厚型隔声板的大小类型。中部隔声板厚度为10mm—20mm(中部隔声板可为隔声用纤维水泥板、硅酸钙板、石膏板等隔声专用板材)。
6.作为本实用新型可调整墙体隔声构造的龙骨组合的一种改进，所述调节限位件的中部弯折出有一u形开口，所述调节限位件的两端均弯折出有一卡边，所述第一隔声龙骨和所述第二隔声龙骨分别插接在所述卡边上连接。
7.作为本实用新型可调整墙体隔声构造的龙骨组合的一种改进，所述第一隔声龙骨和所述第二隔声龙骨均具有第一弯折挡边和第二弯折挡边，所述第一弯折挡边和所述第二弯折挡边围成一个凹槽，所述第一弯折挡边上弯折出有一插接台阶，所述插接台阶与所述卡边插接连接。
8.作为本实用新型可调整墙体隔声构造的龙骨组合的一种改进，所述第一隔声龙骨和所述第二隔声龙骨的所述第二弯折挡边的端部垂直弯折出有一卷边。
9.本实用新型的优点是：本实用新型采用了三个可以拆卸的配件第一隔声龙骨、第二隔声龙骨和调节限位件，调节限位件用于连接第一隔声龙骨、第二隔声龙骨，调节限位件可以根据需要更换成适合中部隔声板厚度的尺寸。这种可拆卸的设计，更换时只需要更换调节限位件，不需要更换第一隔声龙骨和第二隔声龙骨，能够大大减小材料浪费，这种设计灵活巧妙，易于安装，面层使用机械紧固，中部使用卡扣安装，龙骨系统与板材组合相互限位，提高结构刚度。
10.本实用新型的另一目的是提供一种隔声墙，包括第一面层护墙板、第二面层护墙板和中部隔声板，所述第一面层护墙板与所述中部隔声板之间设有第一隔声腔，所述第二面层护墙板与所述中部隔声板之间设有第一隔声腔，所述第一隔声龙骨设置在所述第一隔声腔内、并连接在所述第一面层护墙板的内侧面，所述第二隔声龙骨设置在所述第二隔声腔内、并连接在所述第二面层护墙板的内侧面，所述中部隔声板的一端插接在所述调节限位件上。
11.作为本实用新型隔声墙的一种改进，所述第一隔声腔和所述第二隔声腔内填充有隔声棉。
12.作为本实用新型隔声墙的一种改进，所述调节限位件的中部弯折出有一u形开口，所述调节限位件的两端均弯折出有一卡边，所述第一隔声龙骨和所述第二隔声龙骨分别插接在所述卡边上连接，所述中部隔声板的一端插接在所述u形开口上。
13.作为本实用新型隔声墙的一种改进，所述中部隔声板为两块时、其中一块所述中部隔声板的一端插接在所述u形开口上，另一块所述中部隔声板的一端插接在所述隔声板卡槽上。
14.作为本实用新型隔声墙的一种改进，所述第一面层护墙板、第二面层护墙板和中部隔声板的一端均通过天地龙骨固定连接在混泥土楼板上。
15.作为本实用新型隔声墙的一种改进，所述天地龙骨通过膨胀螺栓固定在所述混泥土楼板上，所述第一面层护墙板通过沉头螺丝固定在第一隔声龙骨上，所述第二面层护墙板通过沉头螺丝固定在第二隔声龙骨上。
16.本实用新型的有益效果在于：本实用新型的隔声墙采用了拆卸式的龙骨组合结构，可以根据中部隔声板的厚度定义尺寸，灵活性高。龙骨组合结构可同时作为竖支撑龙骨及横接龙骨，呈对称布置，可最大化通用性要求，减少构件类型，提高型材生产效率及安装效率，极大降低损耗。
17.空间调节件(调节限位件)为小型折弯件，用于调整组合系统完成面及满足不同内部构造的安装，因隔声要求改变墙体完成面或内部构造时，使用不同限位距离的调节作用。
附图说明

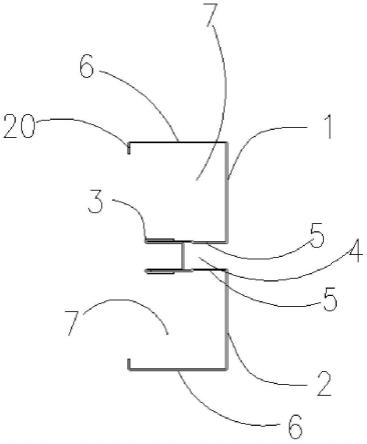

18.图1是本实用新型的龙骨组合结构示意图；
19.图2是本实用新型的龙骨组合分解示意图；
20.图3是本实用新型的更换为厚型隔声板后选用的龙骨组合结构示意图；
21.图4是本实用新型的窄型隔声板选用的龙骨组合安装示意图；
22.图5是本实用新型的厚型隔声板选用的龙骨组合安装示意图；
23.图6是本实用新型的薄型隔声墙结构示意图；
24.图7是本实用新型的厚型隔声墙结构示意图；
25.图8是本实用新型的天地龙骨结构图；
26.附图标记为：1-第一隔声龙骨2-第二隔声龙骨3-调节限位件4-隔声板卡槽5-第一弯折挡边6-第二弯折挡边7-凹槽31-u形开口32-卡边8-第一面层护墙板9-第二面层护墙板10-中部隔声板11-第一隔声腔12-第二隔声腔13-厚型隔声板14-隔声棉15-天地龙骨16-混泥土楼板17-密封胶18-膨胀螺栓19-沉头螺丝20-卷边151、v形槽。
具体实施方式
27.下面将结合本实用新型实施例中的附图对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
29.另外，在本实用新型中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围内。
30.如图1—图5所示，一种可调整墙体隔声构造的龙骨组合，包括对称设置的第一隔声龙骨1和第二隔声龙骨2,第一隔声龙骨1和第二隔声龙骨2通过调节限位件3可拆卸的连接，第一隔声龙骨1和第二隔声龙骨2之间具有隔声板卡槽4。调节限位件3可以根据中部隔声板的厚度需要拆卸更换不同u形开口大小的调节限位件。当中部隔声板更换为厚型隔声板50mm—75mm(如复合板、蒸压混凝土条板、水泥条板等)，调节限位件3的u形开口31选用适合厚型隔声板的大小类型。中部隔声板厚度为10mm—20mm(中部隔声板可为隔声用纤维水泥板、硅酸钙板、石膏板等隔声专用板材)。
31.优选的，调节限位件3的中部弯折出有一u形开口31，调节限位件3的两端均弯折出有一卡边32，第一隔声龙骨1和第二隔声龙骨2分别插接在卡边32上连接。
32.优选的，第一隔声龙骨1和第二隔声龙骨2均具有第一弯折挡边5和第二弯折挡边6，第一弯折挡边5和第二弯折挡边6围成一个凹槽7，第一弯折挡边5上弯折出有一插接台阶51，插接台阶51与卡边32插接连接。插接台阶51的长度可以大于卡边32的深度，给隔声板卡槽4预留空间出来插接另外的中部隔声板。
33.优选的，第一隔声龙骨1和第二隔声龙骨2的第二弯折挡边6的端部垂直弯折出有一卷边20。
34.本实用新型的组合系统通过更换调节限位件3达到不同功能效果的组合，可根据不同功能要求调整墙体完成面和改变内部隔声板厚度或材质，以达到提高隔声量的目的。
35.在不同完成面及功能构造的组合中，龙骨材均为通用件，可同时作为竖支撑龙骨及横接龙骨，可最大化通用性要求，减少构件类型，提高型材生产效率及安装效率，极大降低损耗。
36.调节限位件3为小型配套附件，用于调整组合系统完成面及满足不同内部构造的安装，因隔声要求改变墙体完成面或内部构造时，使用不同限位距离的调节件。
37.本实用新型在于龙骨隔声墙组合系统的可变化构造，由通用隔声龙骨+调节限位件3的组合，通过替换调节件，满足不同隔声构造完成面和不同厚度的隔声薄型板材或厚型隔声板安装。
38.如图6、图7和图8所示，一种隔声墙，包括第一面层护墙板8、第二面层护墙板9和中部隔声板10，第一面层护墙板8与中部隔声板10之间设有第一隔声腔11，第二面层护墙板9与中部隔声板10之间设有第一隔声腔12，第一隔声龙骨1设置在第一隔声腔11内、并连接在第一面层护墙板8的内侧面，第二隔声龙骨2设置在第二隔声腔12内、并连接在第二面层护墙板9的内侧面，中部隔声板10的一端插接在调节限位件3上。
39.图7所示的厚型隔声板13(厚型隔声板的厚度为50mm—75mm，如复合板、蒸压混凝土条板、水泥条板等)。图6所示的中部隔声板10厚度为10mm—20mm(中部隔声板10可为隔声用纤维水泥板、硅酸钙板、石膏板等隔声专用板材)。第一面层护墙板8和第二面层护墙板9的材料可为纤维水泥板、硅酸钙板、石膏板等薄型功能板材。
40.优选的，第一隔声腔11和第二隔声腔12内填充有隔声棉14。隔声棉14厚的为50mm，密度根据隔音需要进行填充。
41.优选的，调节限位件3的中部弯折出有一u形开口31，调节限位件3的两端均弯折出有一卡边32，第一隔声龙骨1和第二隔声龙骨2分别插接在卡边32上连接，中部隔声板10的一端插接在u形开口31上。
42.优选的，中部隔声板10为两块时、其中一块中部隔声板10的一端插接在u形开口31上，另一块中部隔声板10的一端插接在隔声板卡槽4上。
43.优选的，第一面层护墙板8、第二面层护墙板9和中部隔声板10的一端均通过天地龙骨15固定连接在混泥土楼板16上。天地龙骨15弯折成u型，两个弯折端分别穿入第一隔声腔11和第二隔声腔12，第一面层护墙板8和第二面层护墙板9与混泥土楼板16之间的缝隙采用密封胶17密封。
44.优选的，天地龙骨15通过膨胀螺栓18固定在混泥土楼板16上，第一面层护墙板8通过沉头螺丝19固定在第一隔声龙骨1上，第二面层护墙板9通过沉头螺丝19固定在第二隔声龙骨2上。膨胀螺栓18固定天地龙骨15时、采用错位固定安装的方式。天地龙骨15上还设有v形槽151，v形槽151内填充隔声胶。
45.本实用新型可根据不同隔声量要求调整骨架构造的完成面，改变内部隔声板厚度或材质，以达到提高隔声量的目的。对模数化标准构件进行功能组合，使部品部件通用化，标准化安装工艺，降低安装难度，提高生产效率及建造质量、缩短安装时间。
46.主型材为通用件，可同时作为竖支撑龙骨及横接龙骨，呈对称布置。调节件为小型配套件，用于调整组合系统完成面及满足不同内部构造的安装，因隔声要求改变墙体完成面或内部构造时，使用不同限位距离的调节件。
47.本实用新型在于龙骨隔声墙组合系统的可变化构造，由通用隔声龙骨+调节限位件组合，通过替换调节件，可根据不同构造完成面和隔声要求使用不同厚度的隔声薄型板材或厚型隔声板。
48.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和结构的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同范围限定。
