一种市政水务工程冲孔围挡装置的制作方法

1.本实用新型属于市政水务工程施工技术领域，具体的说，涉及一种市政水务工程冲孔围挡装置。


背景技术：

2.围挡主要的用处是将施工现场和外部环境所隔离开来，让施工现场变成一个相对而言较为封闭的环境，这样作业起来也不会被外界干扰，避免出现施工安全隐患，对施工环境进行有效的保护；同时施工也保证了外界居民的安全，对周边市民的生活工作，车辆出行的交通安全提供很好的保障。
3.市政水务工程的施工工点有施工工期幅度较大、分部零散的特点，所以施工围挡的选择是根据施工工期的长短以及现场实际情况而定，为了对施工环境保护、高效的完成施工任务，通常在围挡施工时选择pvc围挡对工点进行封闭，但为了增强围挡的抗风系数、稳定性、美观等性能，越来越青睐采用冲孔围挡。当下最常用的围挡施工主要是采用比较传统的立柱、塑料面板安装，使用膨胀螺栓固定于地面，但是采用上述安装方法存在一些不足，采用这种安装方式的围挡，与地面通过膨胀螺栓固定连接，会损坏道路且围挡下端无明显警示装置，不能很好的对车辆出行的交通安全提供很好的保障；整体外观较为单一，既不美观又不能很好的在城市中到警示作用；施工围挡封闭不够严实，围挡下方无其他安装组件，冲孔面板与地面有一定距离，施工中废弃物品、废水易流出，不能做到城市文明施工，不能够满足市政水务工程施工围挡的要求。
4.因此，有必要提供一种市政水务工程冲孔围挡装置，提高围挡稳定性、抗风系数等属性，融入更多元素对外界起警示作用，在城市中更美观。


技术实现要素：

5.为了克服背景技术中存在的会损坏道路且围挡下端无明显警示装置，施工中废弃物品、废水易流出等问题，本实用新型提供了一种市政水务工程冲孔围挡装置，提高了围挡稳定性、抗风系数等属性，融入更多元素对外界起警示作用，在城市中更美观。
6.为实现上述目的，本实用新型是通过如下技术方案实现的：
7.本实用新型提供了一种市政水务工程冲孔围挡装置，包括立柱1、灰板2、冲孔板3、混凝土预制地梁4、安装螺栓5、膨胀螺栓6、宣传板7、警示灯8；所述的混凝土预制地梁4匹配施工现场的尺寸布置，立柱1通过膨胀螺栓6间隔竖直安装在混凝土预制地梁4上，相邻的两立柱1的上端之间和下端之间均通过安装螺栓5连接有灰板2，灰板2和立柱1之间通过安装螺栓5安装有冲孔板3，冲孔板3外侧面上安装有宣传板7，立柱1顶部安装有警示灯8。
8.作为优选，所述的冲孔板3采用镀锌材料。
9.作为优选，所述的混凝土预制地梁4的外侧面上粘贴有警示胶带。
10.本实用新型的有益效果：
11.本实用新型采用混凝土预制地梁、灰板等组件更好的提高了施工工点的封闭性，
减少了施工对周围环境的影响同时对施工环境进行有效的保护，连接牢固，不受周边车辆荷载扰动提高了围挡稳定性、抗风系数等属性，融入更多元素对外界起警示作用，在城市中更美观。
附图说明

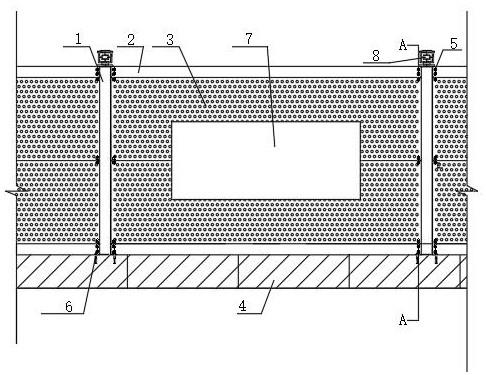

12.图1是本实用新型的结构示意图；
13.图2是本实用新型立柱的结构示意图；
14.图3是本实用新型图1中的a-a剖视图。
15.图中，1-立柱、2-灰板、3-冲孔板、4-混凝土预制地梁、5-安装螺栓、6-膨胀螺栓、7-宣传板、8-警示灯。
具体实施方式
16.为了使本实用新型的目的、技术方案和有益效果更加清楚，下面将结合附图，对本实用新型的优选实施例进行详细的说明，以方便技术人员理解。
17.如图1-3所示，所述的市政水务工程冲孔围挡装置包括立柱1、灰板2、冲孔板3、混凝土预制地梁4、安装螺栓5、膨胀螺栓6、宣传板7、警示灯8；所述的混凝土预制地梁4匹配施工现场的尺寸布置，立柱1通过膨胀螺栓6间隔竖直安装在混凝土预制地梁4上，相邻的两立柱1的上端之间和下端之间均通过安装螺栓5连接有灰板2，采用混凝土预制地梁4、灰板2等组件进行施工现场的围挡，能更好提高施工工点的封闭性，减少施工对周围环境的影响同时对施工环境进行有效的保护，连接牢固，不受周边车辆荷载扰动，立柱1安装在预制混凝土地梁4上，相较于直接固定于地面，减少了对地面的破坏。
18.所述的灰板2和立柱1之间通过安装螺栓5安装有冲孔板3，提高了围挡的稳定性以及抗风系数，冲孔板3外侧面上安装有宣传板7，宣传板7硬质塑料板，能够重复使用，节约资源，立柱1顶部安装有警示灯8，对行人及过往车辆起到警示作用。
19.所述的冲孔板3采用镀锌材料，提高冲孔板3的耐用性。
20.所述的混凝土预制地梁4的外侧面上粘贴有警示胶带，起到警示的作用也更加美观，对车辆出行的交通安全提供很好的保障。
21.本实用新型采用混凝土预制地梁4、灰板2等组件更好的提高了施工工点的封闭性，减少了施工对周围环境的影响同时对施工环境进行有效的保护，连接牢固，不受周边车辆荷载扰动提高了围挡稳定性、抗风系数等属性，融入更多元素对外界起警示作用，在城市中更美观。
22.最后说明的是，以上优选实施例仅用于说明本实用新型的技术方案而非限制，尽管通过上述优选实施例已经对本实用新型进行了详细的描述，但本领域技术人员应当理解，可以在形式上和细节上对其作出各种各样的改变，而不偏离本实用新型权利要求书所限定的范围。


技术特征：
1.一种市政水务工程冲孔围挡装置，其特征在于：所述的市政水务工程冲孔围挡装置包括立柱（1）、灰板（2）、冲孔板（3）、混凝土预制地梁（4）、安装螺栓（5）、膨胀螺栓（6）、宣传板（7）、警示灯（8）；所述的混凝土预制地梁（4）匹配施工现场的尺寸布置，立柱（1）通过膨胀螺栓（6）间隔竖直安装在混凝土预制地梁（4）上，相邻的两立柱（1）的上端之间和下端之间均通过安装螺栓（5）连接有灰板（2），灰板（2）和立柱（1）之间通过安装螺栓（5）安装有冲孔板（3），冲孔板（3）外侧面上安装有宣传板（7），立柱（1）顶部安装有警示灯（8）。2.根据权利要求1所述的一种市政水务工程冲孔围挡装置，其特征在于：所述的冲孔板（3）采用镀锌材料。3.根据权利要求1或2所述的一种市政水务工程冲孔围挡装置，其特征在于：所述的混凝土预制地梁（4）的外侧面上粘贴有警示胶带。

技术总结
本实用新型涉及一种市政水务工程冲孔围挡装置，属于市政水务工程施工技术领域。所述的市政水务工程冲孔围挡装置包括立柱、灰板、冲孔板、混凝土预制地梁、安装螺栓、膨胀螺栓、宣传板、警示灯；所述的混凝土预制地梁匹配施工现场的尺寸布置，立柱通过膨胀螺栓间隔竖直安装在混凝土预制地梁上，相邻的两立柱的上端之间和下端之间均通过安装螺栓连接有灰板，灰板和立柱之间通过安装螺栓安装有冲孔板，冲孔板外侧面上安装有宣传板，立柱顶部安装有警示灯。本实用新型减少了施工对周围环境的影响同时对施工环境进行有效的保护，连接牢固，不受周边车辆荷载扰动提高了围挡稳定性、抗风系数等属性，融入更多元素对外界起警示作用，在城市中更美观。市中更美观。市中更美观。


技术研发人员：赵建敏 庞林军 姚巍 王准 龚超 田泽民 唐培硕 杨小天 余国爱 杨超 潘宜蕾 吴世华 普肚鸿 范仲元
受保护的技术使用者：中国水利水电第十四工程局有限公司
技术研发日：2022.01.25
技术公布日：2022/9/5
