一种新型装配式建筑轻钢龙骨连接结构的制作方法

本技术涉及轻钢龙骨连接，是一种新型装配式建筑轻钢龙骨连接结构。

背景技术：

1、随着环保节能政策的稳步落实，装配式轻钢结构房屋高速发展，逐步适用于多层建筑。现有行业普遍使用楼板梁直接放于轻钢龙骨墙体之上，仅仅依靠自攻螺丝链接，上下层墙体被楼板梁完全断开无法连接，墙体内部混凝土填充物上下层之间也无法浇筑成为一个整体，使多层轻钢结构建筑安全存在极大隐患。

技术实现思路

1、有鉴于此，本实用新型的目的是提供一种能够实现楼板梁与墙体悬挂式连接，并且将上下层墙体竖龙骨通过槽钢紧密的连接在一起，提升建筑水平抗拉和抗震性能的新型装配式建筑轻钢龙骨连接结构。

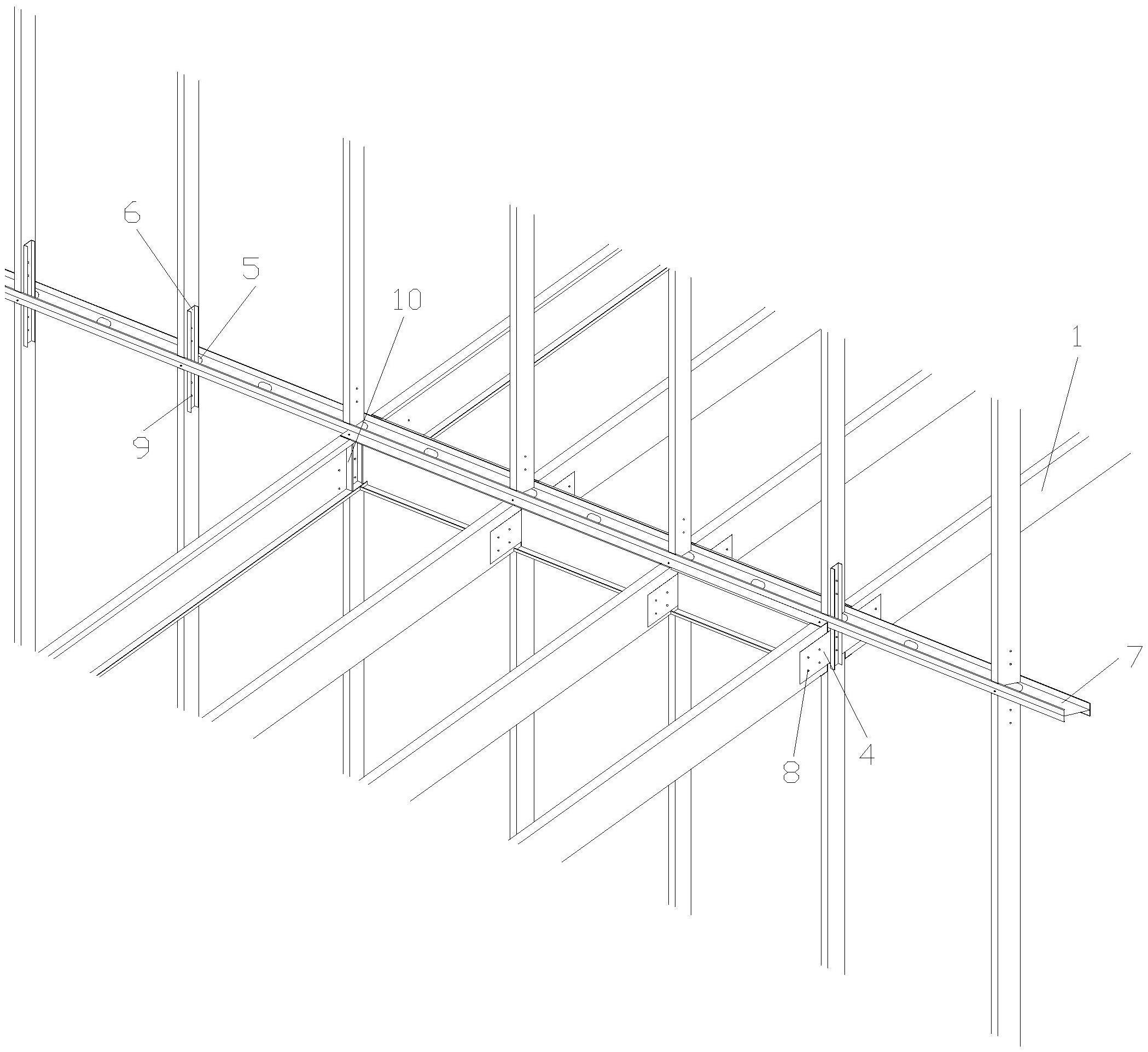

2、本实用新型采用以下方法来实现：一种新型装配式建筑轻钢龙骨连接结构，包括轻钢龙骨楼板梁、轻钢龙骨墙体天龙骨、轻钢龙骨墙体地龙骨和轻钢龙骨墙体竖龙骨，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨间等距离设置有多个所述轻钢龙骨墙体竖龙骨，所述轻钢龙骨楼板梁与所述轻钢龙骨墙体竖龙骨左右设置钢板连接件采用螺栓固定，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨上均开设有多个与所述轻钢龙骨墙体竖龙骨相配合的线管孔，轻钢龙骨下层竖龙骨上端穿过所述线管孔经槽钢与轻钢龙骨上层竖龙骨下端采用螺栓固定。

3、进一步的，所述钢板连接件为一钢板，所述钢板上开设有多个用于连接轻钢龙骨楼板梁和墙体的第一螺纹孔。

4、进一步的，所述槽钢的竖板上开设有多个用于连接上下层轻钢龙骨墙体竖龙骨的第二螺纹孔。

5、进一步的，所述轻钢龙骨楼板梁经多根轻钢龙骨通过自攻螺丝连接形成，所述轻钢龙骨墙体天龙骨和所述轻钢龙骨墙体竖龙骨通过自攻螺丝固定锁紧。

6、进一步的，所述轻钢龙骨楼板梁的横向龙骨和纵向龙骨接头处内部安装设置有短龙骨。

7、本实用新型的有益效果在于：本实用新型结构能够大幅度提升建筑水平抗拉、抗震性能，应对多层建筑；上下层墙体与墙体直接连接，内部填充混泥土可实现整栋建筑墙体实心浇筑，大幅度提升墙体承重能力；短龙骨内部支撑可防止楼板梁局部受力压弯接头处受力脱落；使上下层轻钢墙体可通过螺栓紧密固定住，大幅度提升横向收力度，提升中高层装配式轻钢建筑抗震，抗风能力；现场工人施工效率高，安装简易，极大缩短整体施工周期。

技术特征：

1.一种新型装配式建筑轻钢龙骨连接结构，其特征在于：包括轻钢龙骨楼板梁、轻钢龙骨墙体天龙骨、轻钢龙骨墙体地龙骨和轻钢龙骨墙体竖龙骨，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨间等距离设置有多个所述轻钢龙骨墙体竖龙骨，所述轻钢龙骨楼板梁与所述轻钢龙骨墙体竖龙骨左右设置钢板连接件采用螺栓固定，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨上均开设有多个与所述轻钢龙骨墙体竖龙骨相配合的线管孔，轻钢龙骨下层竖龙骨上端穿过所述线管孔经槽钢与轻钢龙骨上层竖龙骨下端采用螺栓固定。

2.根据权利要求1所述的一种新型装配式建筑轻钢龙骨连接结构，其特征在于：所述钢板连接件为一钢板，所述钢板上开设有多个用于连接轻钢龙骨楼板梁和墙体的第一螺纹孔。

3.根据权利要求1所述的一种新型装配式建筑轻钢龙骨连接结构，其特征在于：所述槽钢的竖板上开设有多个用于连接上下层轻钢龙骨墙体竖龙骨的第二螺纹孔。

4.根据权利要求1所述的一种新型装配式建筑轻钢龙骨连接结构，其特征在于：所述轻钢龙骨楼板梁经多根轻钢龙骨通过自攻螺丝连接形成，所述轻钢龙骨墙体天龙骨和所述轻钢龙骨墙体竖龙骨通过自攻螺丝固定锁紧。

5.根据权利要求1所述的一种新型装配式建筑轻钢龙骨连接结构，其特征在于：所述轻钢龙骨楼板梁的横向龙骨和纵向龙骨接头处内部安装设置有短龙骨。

技术总结
本技术提供了一种新型装配式建筑轻钢龙骨连接结构，其特征在于：包括轻钢龙骨楼板梁、轻钢龙骨墙体天龙骨、轻钢龙骨墙体地龙骨和轻钢龙骨墙体竖龙骨，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨间等距离设置有多个所述轻钢龙骨墙体竖龙骨，所述轻钢龙骨楼板梁与所述轻钢龙骨墙体竖龙骨左右设置钢板连接件采用螺栓固定，所述轻钢龙骨墙体天龙骨与轻钢龙骨墙体地龙骨上均开设有多个与所述轻钢龙骨墙体竖龙骨相配合的线管孔；本技术结构新颖，操作便捷，现场施工效率高，能够实现楼板梁与墙体悬挂式连接，并且将上下墙体竖龙骨通过螺栓紧密的连接在一起，大幅提升建筑水平抗拉和抗震性能。

技术研发人员：陈景昌
受保护的技术使用者：陈景昌
技术研发日：20220222
技术公布日：2024/1/12
