一种新型的预埋装置及具有其的锚固装置的制作方法

1.本实用新型属于建筑行业辅助设备工具技术领域，具体涉及一种新型的预埋装置及具有其的锚固装置。


背景技术：

2.目前，随着我国装配式建筑和铝合金模板的大力发展应用，以往在高层建筑施工中采用最多的传统悬挑扣件式钢管脚手架，其本身存在的缺点也越来越受到诟病；如按楼面放置的长度与悬挑的长度比1.25：1计算，不仅不经济，而且给后续的施工带来诸多不便；再遇到有装配式建筑、铝合金模板使用的项目，会存在更多的工程痛点，如预制剪力墙不好预留槽钢洞、叠合板u预埋环锚固深度不够、铝合金模板没办法预留槽钢洞口等；针对这些工程痛点，一种新型悬挑承力架得到了大力的发展和应用，目前江苏、四川、云南等地已经出台了此新型悬挑承力架的地方规范。根据地方规范，此种新型悬挑架主要承力构件悬挑层螺杆和拉杆层螺杆，都必须穿透主体结构的梁、墙，现有穿梁、墙施工方式大多采用直接模板上开孔或者焊接直径铁套管与钢筋固定洞口两端用胶布封口，施工中存在破坏模板、焊接定位不准确、成型后找孔麻烦、管内容易进水泥浆堵塞等弊病；
3.为此，专利号201921014708.7公开了一种新型连墙件预埋件，包括主管件、固定在主管件底部内的不可旋转的方形螺母和将方形螺母扣盖在主管件内的塑料防护盖，所述主管件的顶部管口处设置有封口盖，所述封口盖的外缘设置有密封圈。该新型连墙件预埋件通过在主管件的顶部管口处设置封口盖，并在封口盖的外缘设置密封圈。具体使用时，首先将方形螺母放入主管件的底部，并盖上塑料防护盖；然后将密封圈和封口盖依次安装到主管件的顶部管口处；然后将其安放到预埋点位，并将主管件的顶部管口与建筑用模板的内侧面抵紧；然后浇筑混凝土，待混凝与凝固拆模后，取下封口盖和密封圈，插入与主管件的管径相近的螺杆，并使螺杆的一端与方形螺母紧固连接，螺杆的另一端露出墙面，用于与外部可拆卸结构(如脚手架)连接，起到支撑作用。当外部可拆卸结构拆卸后，旋出螺杆，使螺杆能够重复利用，节约成本。但是该连墙件预埋件在使用的过程中，需要配套使用的临时固定螺杆来保证混凝土在浇筑过程中该预埋装置不会产生偏移，而临时固定螺杆在使用时因为需要贯穿塑料主管件与后端的螺母或者螺纹螺接，需要根据不同的预埋尺寸配置不同长度的临时固定螺杆，规格尺寸多而长，耗材较多，使用不方便；同时，由于固定螺杆(一般为双头螺杆)的一端与方形螺母连接固定后，由于塑料防护盖的设置，使得该螺杆的另一端与混凝土面(连接面)基本存在缝隙，使得螺杆与方形螺母的连接端后超过方形螺母少或者不能超出方形螺母，进而导致有效安全距离减少，容易导致质量或者安全事故。且螺杆在使用过程中，需要定制专用套筒，造成成本上升。


技术实现要素：

4.本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的主要目的在于提供一种新型的预埋装置，旨在解决现有预埋装置装设的过程中预
埋装置耗材多、搬运使用不方便，且使用过程中容易与连接面形成间隙的技术问题。本实用新型还公开了包含该预埋装置的锚固装置。
5.本实用新型的目的是通过以下技术方案实现的：
6.第一方面：一种新型的预埋装置，包括预埋套筒，所述预埋套筒的后端设置有方形容纳腔，所述方形容纳腔内设置有不可旋转的方形螺母，所述方形容纳腔远离所述预埋套筒的一端设置密封盖，所述密封盖用于将方形螺母扣合在所述方形容纳腔内，所述密封盖上远离方形容纳腔的一端设置有盲孔，所述盲孔的直径大于方形螺母中螺纹孔的直径。
7.优选地，其中还包括紧固件，所述紧固件包括螺纹扣和六角螺栓，所述螺纹扣设置于所述预埋套筒的前端，所述螺纹扣的外表面与预埋套筒螺合连接，所述螺纹扣的内表面设置有内螺纹，所述六角螺栓通过螺纹扣的内螺纹与预埋套筒固定连接。
8.优选地，其中所述预埋套筒的前端环设有限位盘，所述限位盘与所述预埋套筒的连接处还均匀设置有多个加强筋。
9.优选地，其中所述预埋套筒、密封盖、和紧固件均由塑胶材料构成。
10.第二方面：一种锚固装置，包括上述的预埋装置、连接螺杆、连接拉环及拉杆，所述连接螺杆与连接拉环形成连接件，所述预埋装置和拉杆通过连接件相连；所述连接螺杆与方形螺母中的螺纹孔相匹配，且所述盲孔的直径大于连接螺杆的直径。
11.优选地，其中所述连接螺杆为六角螺杆。
12.优选地，其中所述连接拉环为双耳吊环，所述双耳吊环包括固定座，所述固定座具有用于贴合建筑面的基准面，且所述固定座上设有用于固定在建筑面上的连接孔，所述连接孔贯穿所述固定座；所述固定座上设置有带有固定孔的双耳连接部，所述双耳连接部背离所述建筑面倾斜延伸。
13.优选地，其中所述连接孔的轴线和所述固定孔的轴线异面垂直。
14.优选地，其中所述固定座与双耳连接部为一体式结构。
15.与现有技术相比，本实用新型至少具有以下优点：
16.本实用新型所提供的预埋装置，包括预埋套筒，预埋套筒的后端设置有方形容纳腔，方形容纳腔内设置有不可旋转的方形螺母，方形容纳腔远离预埋套筒的一端设置密封盖，密封盖用于将方形螺母扣合在方形容纳腔内，密封盖上远离方形容纳腔的一端设置有盲孔，盲孔的直径大于方形螺母中螺纹孔的直径。具体使用时，在混凝土浇筑前预埋套筒的前端通过紧固件固定在模板上，在混凝土浇筑后卸掉紧固件和模板，连接装置(六角螺杆、六角螺栓)从预埋套管的前端旋入并贯穿预埋套管与固定在密封盖内的螺母固定连接，由于盲孔的直径大于方形螺母中螺纹孔的直径，因此连接装置能够贯穿方形螺母且延伸至盲孔中，使得该连接装置在预埋套筒中的有效安全距离变长，且移动有了更大的灵活度，进而使得连接装置与连接面能够紧密贴合，避免或减少在施工过程中由于连接装置有效锚固度不够，出现质量或者安全事故问题。
附图说明
17.为了更清楚地说明本实用新型具体实施方式，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。在所有附图中，各元件或部分并不一定按照实际的比例绘制。

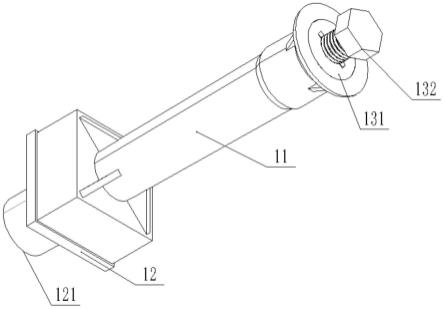

18.图1为本实用新型所提供的预埋装置的立体图；
19.图2为图1所示的预埋装置的主视图；
20.图3为图1所示的预埋装置中的密封盖的右视图；
21.图4为本实用新型所述的锚固装置的结构示意图；
22.图5为本实用新型所述的锚固装置中双耳吊环的立体结构示意图。
具体实施方式
23.下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。
24.需要注意的是，除非另有说明，本技术使用的技术术语或者科学术语应当为本实用新型所属领域技术人员所理解的通常意义。
25.在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
26.此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。在本实用新型的描述中，“多个”的含义是两个以上，除非另有明确具体的限定。
27.实施例1
28.如图1-3所示，一种新型的预埋装置，包括预埋套筒11，预埋套筒11的后端设置有方形容纳腔，方形容纳腔内设置有不可旋转的方形螺母，方形容纳腔远离预埋套筒的一端设置密封盖12，密封盖12用于将方形螺母扣合在方形容纳腔内，密封盖12上远离方形容纳腔的一端设置有盲孔121，盲孔121的直径大于方形螺母中螺纹孔的直径。具体使用时，连接装置(六角螺栓或六角螺杆)贯穿预埋套筒与其后端的方形螺母螺接，密封盖不仅具有阻止混凝土进入预埋套筒的作用，还能够为了保证连接装置与连接面(墙面、梁面等)达到紧密贴合而进行适应性的调整，进而使得连接装置与连接面的有效安全距离增加，保证连接装置与连接面达到紧固连接，为后续保质保量的安全施工做准备。
29.优选地，在本实施例的另一个优选技术方案中，其中还包括紧固件，所述紧固件包括螺纹扣131和六角螺栓132，螺纹扣131设置于预埋套筒11的前端，螺纹扣131的外表面与预埋套筒11螺合连接，螺纹扣131的内表面设置有内螺纹，六角螺栓132通过螺纹扣131的内螺纹与预埋套筒11固定连接。具体使用时，先在混凝土浇筑前，先用电钻在模板的相应位置上钻通孔，将螺纹扣旋入预埋套管内，当螺纹扣旋入预埋套管后，螺纹扣的后端与预埋套管的右端面(旋入端)平齐，然后用六角螺栓穿过通孔与旋入有螺纹扣的预埋套筒固定连接使该预埋装置与模板实现固定连接；采用该结构的预埋装置能够有效地保证其在浇筑混凝土的过程中不产生偏位，在混凝土浇筑后卸掉紧固件和模板，以便后续连接构件的使用施工，该紧固件和模板可以重复使用。
30.优选地，在本实施例的另一个优选技术方案中，其中预埋套筒11的前端环设有限
位盘，限位盘与预埋套筒的连接处还均匀设置有多个加强筋。该设置有利于提高该预埋套管与模板的连接贴合面的密封性，避免混凝土浇筑料渗入至预埋套筒影响后期施工。
31.优选地，在本实施例的另一个优选技术方案中，其中预埋套筒、密封盖、和紧固件均由塑胶材料构成。塑胶材料是一种以聚合物为基本成分，加入添加剂后在一定温度、压力下，经加工塑制成型或交联固化成型而得的固体材料，用塑胶材料制备而成的预埋套筒、密封盖、和紧固件具有质量轻巧的特点，便于统一标准化生产，为进一步提高该预埋装置的施工效率提供技术支持。
32.实施例2
33.如图5所示，一种锚固装置，包括实施例1中的预埋装置1，还包括连接螺杆2、连接拉环3及拉杆4，连接螺杆2与连接拉环3形成连接件，预埋装置1和拉杆4通过连接件相连，连接螺杆3与方形螺母中的螺纹孔相匹配，且盲孔121的直径大于连接螺杆3的直径。具体使用时，如图4所示，将预埋装置设置于混凝土中，进一步的，该预埋装置1可以设置于由混凝土组成的墙面、梁等，该预埋装置1可以固定于墙面5或梁的侧面和底面。该连接拉环3的一端通过连接螺杆2与预埋装置1连接固定，另一端与拉杆4连接，拉杆4的另一端与工字型钢6连接，该锚固装置通过连接螺杆2可以在预埋装置1中进行灵活调整，使得其与接触面实现紧密贴合，进而使得连接更加牢固；即该锚固装置使得施工人员在施工过程中的灵活度增加，便于施工，提高施工效率。
34.优选地，在本实施例的一个优选技术方案中，其中连接螺杆2为六角螺杆，该六角螺杆的使用，使得该锚固装置在实际安装和/或拆卸的过程中，该连接拉环与六角头螺杆的组合可以依靠电动扳手，安装方便快捷，而且紧固度有保障，大大提高了安装和/或拆卸效率。
35.优选地，在本实施例的一个优选技术方案中，其中连接拉环3为双耳吊环，双耳吊环包括固定座31，固定座31具有用于贴合建筑面的基准面，且固定座31上设有用于固定在建筑面上的连接孔32，连接孔32贯穿所述固定座31；固定座31上设置有带有固定孔331的双耳连接部33，双耳连接部33背离建筑面倾斜延伸。具体的，该双耳连接部与固定座的基准面不在同一平面上，且通过在固定座上设置连接孔，在双耳连接部上设置固定孔，使得该双耳连接部能够用于双向连接，且连接也更加方便和牢固。
36.其中连接孔32的轴线和固定孔331的轴线异面垂直，该设置使得上一楼层与下一楼层的工字型钢连接，适合大部分楼层高度的锚固连接，适用性强。
37.优选地，在本实施例的一个优选技术方案中，其中固定座31与双耳连接部33为一体式结构；该设置为该锚固装置的稳固性提供了技术支持。
38.以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
