一种房屋建设用爬梯装置的制作方法

1.本实用新型属于爬梯技术领域，具体地说，涉及一种房屋建设用爬梯装置。


背景技术：

2.房屋建筑是指在规划设计地点，为用户或投资人提供进行生活、生产、工作或其他活动的实体，房屋建筑结构是指根据房屋的梁、柱、墙等主要承重构件的建筑材料划分类别，房屋结构设计的目的是要保证所建造的结构安全适用，能够在规定的年限内满足各种预期功能的要求，并且经济合理。
3.目前，在房屋建设的过程中，通常会用到爬梯进行辅助工作，作为房屋建设过程中上下攀爬和运输的工具，但是一般爬梯不具有保护功能，导致工作人员在进行工作时经常需要扶着爬梯，安全性较差，且进一步导致工作过程中费时费力，为此，我们提出一种房屋建设用爬梯装置。


技术实现要素：

4.本实用新型要解决的技术问题在于克服现有技术的不足，提供一种房屋建设用爬梯装置，为解决上述技术问题，本实用新型采用技术方案的基本构思是：
5.一种房屋建设用爬梯装置，包括：梯体，所述梯体的一侧支撑腿上开设有滑动槽，且通过所述滑动槽滑动连接有滑动块，所述梯体的另一侧支撑腿内部开设有凹槽和多组限位槽，且开设有第一移动槽，所述凹槽滑动连接有斜齿板，所述斜齿板的齿尖朝下，且固定连接有与所述梯体滑动连接的连接板，所述固定块和所述连接板之间固定连接有安全保护带；还包括：卡接组件，所述卡接组件设置于所述梯体中并与所述斜齿板相连接；推动组件，所述推动组件用于解除卡接组件和所述斜齿板之间的连接，且与所述连接板相连接，解决了原本房屋建设工作人员在爬梯上工作时安全性较差的问题。
6.优选地，所述卡接组件包括通过多组所述限位槽与所述梯体内部滑动连接的移动板，所述移动板上开设有第二移动槽，且靠近所述斜齿板的一侧转动连接有多组与所述斜齿板相适配的卡接块，所述卡接块的下方设置有与所述移动板固定连接的限位块，所述卡接块与所述限位块之间固定连接有第一弹簧，所述移动板与所述梯体内部固定连接有多组第二弹簧，有利于增强工作时的安全系数。
7.优选地，所述推动组件包括通过所述第二移动槽与所述移动板滑动连接的滑动轴，所述滑动轴与所述第一移动槽为滑动连接，且套设有位于所述移动板和所述梯体之间的第三弹簧，并固定连接有连接块，所述连接块固定连接有与所述连接板滑动连接的操作轴，有利于操作卡接块与斜齿板之间脱离连接。
8.优选地，所述梯体底端设置有耐磨橡胶套，有利于增加梯体的稳定性。
9.优选地，所述操作轴远离所述连接块的一端固定连接有阻挡块，且套设有防滑套，有利于操作轴与连接板之间的连接更加稳定，同时操作轴更加便于操作。
10.本实用新型与现有技术相比具有以下有益效果：
11.通过设置了安全保护带，解决了原本房屋建设工作人员在爬梯上工作时安全性较差的问题，在攀爬时通过卡接组件的设置，使安全保护带固定在当前工作位置，工作完成后，通过操作推动组件的操作，使工作人员便于带动安全保护带向下移动，有效地提高了整体的安全系数。
12.下面结合附图对本实用新型的具体实施方式作进一步详细的描述。
附图说明
13.在附图中：

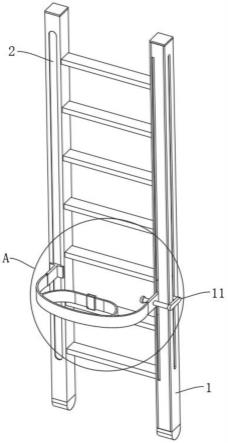

14.图1为本实用新型整体结构示意图；
15.图2为图1中a部的放大图；
16.图3为梯体支撑腿内部结构示意图；
17.图4为图3中b部的放大图；
18.图5为图3中c部的放大图；
19.图6为推动组件部分结构示意图。
20.图中：1-梯体；2-滑动槽；3-滑动块；4-凹槽；5-限位槽；6-第一移动槽；7-斜齿板；8-连接板；9-安全保护带；10-卡接组件；11-推动组件；12-移动板；13-第二移动槽；14-卡接块；15-限位块；16-第一弹簧；17-第二弹簧；18-滑动轴；19-第三弹簧；20-连接块；21-操作轴。
具体实施方式
21.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，以下实施例用于说明本实用新型。
22.如图1至图6所示，一种房屋建设用爬梯装置，包括：梯体11，所述梯体11的一侧支撑腿上开设有滑动槽2，且通过所述滑动槽2滑动连接有滑动块3，所述梯体11的另一侧支撑腿内部开设有凹槽4和多组限位槽5，且开设有第一移动槽6，所述凹槽4滑动连接有斜齿板7，所述斜齿板7的齿尖朝下，且固定连接有与所述梯体11滑动连接的连接板8，所述固定块和所述连接板8之间固定连接有安全保护带9；还包括：卡接组件10，所述卡接组件10设置于所述梯体11中并与所述斜齿板7相连接；推动组件11，所述推动组件11用于解除卡接组件10和所述斜齿板7之间的连接，且与所述连接板8相连接，通过设置了安全保护带，解决了原本房屋建设工作人员在爬梯上工作时安全性较差的问题。
23.所述卡接组件10包括通过多组所述限位槽5与所述梯体11内部滑动连接的移动板12，所述移动板12上开设有第二移动槽13，且靠近所述斜齿板7的一侧转动连接有多组与所述斜齿板7相适配的卡接块14，所述卡接块14的下方设置有与所述移动板12固定连接的限位块15，所述卡接块14与所述限位块15之间固定连接有第一弹簧16，所述移动板12与所述梯体11内部固定连接有多组第二弹簧17，操作轴21则带动与其滑动连接的连接板8同时向上移动，通过固定连接的连接块20同时带动滑动轴18在第一移动槽6和第二移动槽13中向上滑动，连接板8则带动斜齿板7在梯体11的凹槽4上向上滑动，斜齿板7在滑动的过程中依次与移动板12上的卡接块14进行滑动连接，并对卡接块14进行挤压，当工作人员移动至工
作高度后，停止攀爬，卡接块14和限位块15之间的第一弹簧16进行回弹，并对卡接块14进行推动，使卡接块14与斜齿板7进行卡接，卡接块14底端的限位块15对卡接块14进行限位，使卡接块14无法向下继续进行转动，进一步使卡接块14对斜齿板7的卡接更加稳固。
24.所述推动组件11包括通过所述第二移动槽13与所述移动板12滑动连接的滑动轴18，所述滑动轴18与所述第一移动槽6为滑动连接，且套设有位于所述移动板12和所述梯体11之间的第三弹簧19，并固定连接有连接块20，所述连接块20固定连接有与所述连接板8滑动连接的操作轴21，工作人员需要向下移动，握住操作轴21并往梯体11的外侧进行推动，操作轴21则在连接板8中同时进行滑动，并通过连接块20带动滑动轴18同时往梯体11外进行滑动，滑动轴18进行滑动时进而带动与其滑动连接的移动板12在限位槽5中进行滑动，进一步使卡接块14与斜齿板7脱离卡接，此时第二弹簧17和第三弹簧19同时进行配合收缩，工作人员则在向下移动的过程中，向下拉动操作轴21，此时带动斜齿板7和滑动轴18同时向下滑动，并松开操作轴21后第二弹簧17和第三弹簧19同时进行回弹，将移动板12推动至原位，卡接块14则再次对斜齿板7进行卡接固定。
25.所述梯体11底端设置有耐磨橡胶套，使梯体11在工作时更加稳定。
26.所述操作轴21远离所述连接块20的一端固定连接有阻挡块，且套设有防滑套，使得操作轴21与连接板8之间的连接更加稳定，而防滑套的设置使握住操作轴21时的操作更加稳定。
