一种光储充换一体化车棚的制作方法

1.本实用新型涉及光伏车棚领域，具体讲是一种光储充换一体化车棚。


背景技术：

2.新能源一般是指在新技术基础上加以开发利用的可再生能源，包括太阳能、生物质能、水能、风能、地热能、波浪能、洋流能和潮汐能，以及海洋表面与深层之间的热循环等；此外，还有氢能、沼气、酒精、甲醇等，而已经广泛利用的煤炭、石油、天然气、水能等能源，称为常规能源，随着常规能源的有限性以及环境问题的日益突出，以环保和可再生为特质的新能源越来越得到重视。
3.具有以下问题：
4.现有的光伏车棚在日常使用维护过程中，受高度制约，日常清雪清灰较为困难，采用机械辅助清理灰尘和积雪，清理时需要频繁调配机械车辆辅助作业，且光伏板承载力有限，若位于其顶部清理，则会影响光伏组件寿命。


技术实现要素：

5.本实用新型的目的在于提供一种光储充换一体化车棚，以解决上述背景技术中提出的问题。
6.本实用新型的技术方案是：
7.一种光储充换一体化车棚，包括控制器、光储板、放置梁架、固定板、支撑板、旋转柱和升降装置，所述放置梁架内侧开设有可供所述光储板进出的安装凹槽，所述放置梁架一端通过旋转柱铰接有封闭门，所述旋转柱贯穿所述放置梁架一端延伸至外部，所述放置梁架另一端上表面固定连接有记录仪，所述放置梁架下端与所述固定板上表面固定连接，所述固定板下表面与所述升降装置固定连接，所述升降装置底端与所述支撑板上表面固定连接，所述放置梁架侧端固定连接有升降调节按钮，所述升降调节按钮与控制器电性连接。
8.所述封闭门一端开设有可供旋转柱进出的通孔，另一端内侧固定连接有卡柱，所述封闭门另一端外表面固定连接有把手。
9.所述放置梁架远离所述旋转柱一端的外部开设有可与所述卡柱相配合的卡槽。
10.所述升降装置包括滑动杆、固定杆、固定块、双向螺纹杆、两根移动杆、两个滑动块、第一支撑条、第二支撑条和电机，所述第一支撑条和第二支撑条分别固定连接在所述支撑板上表面的同侧边角处，两个所述滑动块与所述支撑板上表面滑动连接，所述固定块下表面与所述支撑板上表面固定连接且位于所述支撑板中部，所述双向螺纹杆平行于地面且贯穿所述固定块，所述双向螺纹杆两端与两个所述滑动块都是螺纹连接，所述双向螺纹杆一端延伸至所述第一支撑条内部且与所述第一支撑条转动连接，所述双向螺纹杆另一端贯穿所述第二支撑条延伸至外部与所述电机的输出端固定连接，两个所述滑动块的上表面分别铰接有所述移动杆，所述移动杆的另一端与所述滑动杆的侧端铰接，所述固定杆与所述滑动杆滑动连接，所述固定杆下端与所述固定块上表面固定连接,所述电机与控制器电性
连接。
11.所述支撑板侧端开设有充电孔。
12.所述记录仪外部设有透明防尘罩。
13.本实用新型通过改进在此提供一种光储充换一体化车棚，与现有技术相比，具有如下改进及优点：
14.其一：本实用新型通过设置升降装置，可以让使用者通过升降调节按钮来调节光储板的高低位置，方便使用者进行清洗或更换光储板，十分方便。
15.其二：本实用新型通过设置充电孔，当能源电动汽车需要充电时，可以将充电器插入充电孔中进行充电，光储板提供了能源，十分方便，节省资源，有效起到了保护环境的作用。
附图说明
16.下面结合附图和实施例对本实用新型作进一步解释:

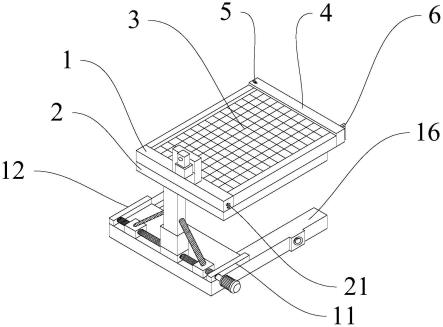

17.图1为本实用新型的立体结构示意图；
18.图2为本实用新型的正视结构示意图；
19.图3为本实用新型的后视结构示意图；
20.图4为本实用新型的拆解结构示意图。
21.附图标记说明：
22.1、放置梁架；2、固定板；3、光储板；4、封闭门；5、旋转柱；6、把手；7、滑动杆；8、固定杆；9、固定块；10、双向螺纹杆；11、第二支撑条；12、第一支撑条；13、滑动块；14、移动杆；15、电机；16、支撑板；17、卡槽；18、安装凹槽；19、卡柱；20、充电孔；21、升降调节按钮；22、透明防尘罩；23、记录仪。
具体实施方式
23.下面将结合附图1至图4对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.本实用新型通过改进在此提供一种光储充换一体化车棚，如图1-图4所示，包括控制器、光储板3、放置梁架1、固定板2、支撑板16、旋转柱5和升降装置，所述放置梁架1内侧开设有可供所述光储板3进出的安装凹槽18，所述放置梁架1一端通过旋转柱5铰接有封闭门4，所述旋转柱5贯穿所述放置梁架1一端延伸至外部，所述放置梁架1另一端上表面固定连接有记录仪23，所述放置梁架1下端与所述固定板2上表面固定连接，所述固定板2下表面与所述升降装置固定连接，所述升降装置底端与所述支撑板16上表面固定连接，所述放置梁架1侧端固定连接有升降调节按钮21，所述升降调节按钮21与控制器电性连接。
25.所述封闭门4一端开设有可供旋转柱5进出的通孔，另一端内侧固定连接有卡柱19，所述封闭门4另一端外表面固定连接有把手6。所述封闭门4有效起到了对光储板3固定的作用，十分方便。
26.所述放置梁架1远离所述旋转柱5一端的外部开设有可与所述卡柱19相配合的卡
槽17。所述卡柱19与卡槽17相配合，使封闭门4可以完好的关闭起来。
27.所述升降装置包括滑动杆7、固定杆8、固定块9、双向螺纹杆10、两根移动杆14、两个滑动块13、第一支撑条12、第二支撑条11和电机15，所述第一支撑条12和第二支撑条11分别固定连接在所述支撑板16上表面的同侧边角处，两个所述滑动块13与所述支撑板16上表面滑动连接，所述固定块9下表面与所述支撑板16上表面固定连接且位于所述支撑板16中部，所述双向螺纹杆10平行于地面且贯穿所述固定块9，所述双向螺纹杆10两端与两个所述滑动块13都是螺纹连接，所述双向螺纹杆10一端延伸至所述第一支撑条12内部且与所述第一支撑条12转动连接，所述双向螺纹杆10另一端贯穿所述第二支撑条11延伸至外部与所述电机15的输出端固定连接，两个所述滑动块13的上表面分别铰接有所述移动杆14，所述移动杆14的另一端与所述滑动杆7的侧端铰接，所述固定杆8与所述滑动杆7滑动连接，所述固定杆8下端与所述固定块9上表面固定连接,所述电机15与控制器电性连接。所述升降装置可以让使用者通过升降调节按钮21来调节光储板3的高低位置，方便使用者进行清洗或更换光储板3，十分方便
28.所述支撑板16侧端开设有充电孔20。所述充电孔20可以让使用者随时随地进行充电，节约能源，十分方便。
29.所述记录仪23外部设有透明防尘罩22。所述透明防尘罩22有效的起到了对记录仪23防尘的作用。
30.工作原理：首先，将车棚通过支撑板16放置到车身上方，然后通过把手6打开封闭门4，将光储板3通过放置梁架1内的安装凹槽18安装上去，然后关闭封闭门4，将卡柱19嵌入卡槽17内，旋转柱5能够使封闭门4更顺滑的打开或关闭；记录仪23可以记录行车时的各种情况，透明防尘罩22有效的起到了对记录仪23进行防尘的作用；使用者可以通过升降调节按钮21来对光储板3进行上升或者下降，方便使用者对光储板3进行清洗，当光储板3需要清洗时，按下升降调节按钮21，升降调节按钮21传输信号给控制器，此时控制器控制电机15反转带动双向螺纹杆10反转，此时双向螺纹杆10上的滑动块13向两边分散开，移动杆14带动滑动杆7降至固定杆8内，完成对光储板3的下降功能，方便清洗，当光储板3需要使用时，按下升降调节按钮21，升降调节按钮21传输型号给在控制器，此时控制器控制电机15正转带动双向螺纹杆10正转，此时双向螺纹杆10上的滑动块13向中间靠拢，移动杆14带动滑动杆7上升，完成对光储板3的上升功能；第一支撑条12和第二支撑条11起到了对双向螺纹杆10的固定支撑作用；固定块9起到了对固定杆8的支撑固定作用；固定板2起到了对升降装置和放置梁架1的固定作用；当车没电时，使用者可以将充电器连接至充电孔20内进行充电，十分方便；支撑板16起到了对整个装置固定支撑的作用。
