带防火材料的保温板的制作方法

1.本实用新型涉及保温板技术领域，更具体地说，它涉及一种带防火材料的保温板。


背景技术：

2.保温板说的通俗易懂就是给楼房保温用的板子。保温板是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物，通过加热混合同时注入催化剂，然后挤塑压出成型而制造的硬质泡沫塑料板，具有防潮、防水性能，可使减少建筑物外围护结构厚度，从而增加室内使用面积。常见的保温板有xps保温板和聚氨酯保温板。
3.目前的保温板，虽然保温能力很强，但是往往防火能力有待提高，很容易就会被高温烧毁，存在安全隐患。


技术实现要素：

4.本实用新型的目的是提供一种带防火材料的保温板，其优点在于，便于提高保温板的防火性能。
5.本实用新型的上述技术目的是通过以下技术方案得以实现的：一种带防火材料的保温板，包括板体，所述板体两侧面均开设有若干安装槽，所述板体两侧面均设有防火板，所述防火板的一侧面设有嵌入安装槽内的第一防火块，另一侧设有若干第二防火块，所述第一防火块和第二防火块错位分布，所述防火板通过第二防火块连接有阻燃板。
6.通过采用上述技术方案，板体两侧安装槽的设置便于安装防火板，此时防火板安装在保温板的两侧，一方面保护保温板，提高保温板的耐高温性，另一方面保护保温板后面的墙体，此时保温板的防火性能提高了，耐高温性也就提高了，第一防火块和第二防火块的材料与防火板的材料一致，阻燃板的设置提高了保温板的阻燃性能，第一防火块和第二防火块增大了防火板与板体的连接强度，也便于阻燃板与防火板的连接。
7.优选地：所述防火板与板体的两侧面通过粘结剂粘结，所述阻燃板与防火板板面抵触的一侧通过粘结剂粘结。
8.优选地：所述第一防火块和第二防火块外壁包覆有防火棉层。
9.优选地：所述阻燃板背离防火板的一侧设有防火布层，所述防火布层与阻燃板通过粘结剂粘结。
10.优选地：所述防火布层在朝向阻燃板的一侧设有若干刺入阻燃板内的尖形定位杆。
11.优选地：所述定位杆的数量最少为四根，且分布在防火布层的四个角点。
12.综上所述，本实用新型具有以下有益效果：板体两侧安装槽的设置便于安装防火板，此时防火板安装在保温板的两侧，一方面保护保温板，提高保温板的耐高温性，另一方面保护保温板后面的墙体，此时保温板的防火性能提高了，耐高温性也就提高了，第一防火块和第二防火块的材料与防火板的材料一致，阻燃板的设置提高了保温板的阻燃性能，第一防火块和第二防火块增大了防火板与板体的连接强度，也便于阻燃板与防火板的连接。
附图说明

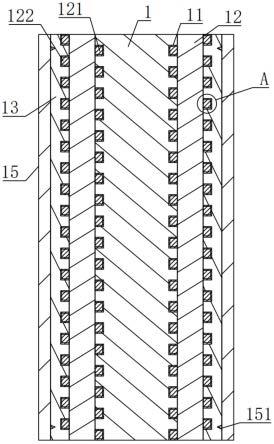

13.图1是本实施例的结构示意图；
14.图2是图1中a部的放大结构示意图；
15.图3是本实施例的用于体现定位杆的结构示意图。
16.图中：1、板体；11、安装槽；12、防火板；121、第一防火块；122、第二防火块；13、阻燃板；14、防火棉层；15、防火布层；151、定位杆。
具体实施方式
17.以下结合附图对本实用新型作进一步详细说明。
18.一种带防火材料的保温板，如图1和图2，包括板体1，板体1两侧面均开设有若干安装槽11，板体1为保温材料制成，每一侧的安装槽11的槽口延伸出板体1的两侧壁，板体1两侧面均设有防火板12，防火板12的一侧面设有嵌入安装槽11内的第一防火块121，另一侧设有若干第二防火块122，第一防火块121和第二防火块122错位分布，防火板12通过第二防火块122连接有阻燃板13，且第一防火块121和第二防火块122错位分布的长度为防火板12的长度，在增大防火板12宽度的同时，便于与板体1和阻燃板13连接。
19.如图1和图2，板体1两侧安装槽11的设置便于安装防火板12，此时防火板12安装在保温板的两侧，一方面保护保温板，提高保温板的耐高温性，另一方面保护保温板后面的墙体，此时保温板的防火性能提高了，耐高温性也就提高了，第一防火块121和第二防火块122的材料与防火板12的材料一致，阻燃板13的设置提高了保温板的阻燃性能，第一防火块121和第二防火块122增大了防火板12与板体1的连接强度，也便于阻燃板13与防火板12的连接。防火板12的材料可为耐高温岩棉板或氧化镁防火板12。
20.如图1和图2，防火板12与板体1的两侧面通过粘结剂粘结，阻燃板13与防火板12板面抵触的一侧通过粘结剂粘结。
21.如图1和图2，第一防火块121和第二防火块122外壁包覆有防火棉层14，此时第一防火块121进入安装槽11或者第二防火块122嵌入阻燃板13内时，与安装槽11的槽壁或者阻燃板13紧连接，增大第一防火块121和第二防火块122的防火性。
22.如图1和图2，阻燃板13背离防火板12的一侧设有防火布层15，防火布层15与阻燃板13通过粘结剂粘结。此时防火布层15进一步增大了保温板的防火性。
23.如图1和图3，为了便于安装防火布，因此防火布层15在朝向阻燃板13的一侧设有若干刺入阻燃板13内的尖形定位杆151。此时在安装时，先将定位杆151插入阻燃板13内，随后防火布被固定在阻燃板13的一侧，随后使用者将防火布压紧在阻燃板13上，便于防火布层15与阻燃板13粘结。将定位杆151的数量最少为四根，且分布在防火布层15的四个角点，此时防火布被张开在阻燃板13的一侧，便于防火布的安装。
24.以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。


技术特征：
1.一种带防火材料的保温板，包括板体（1），其特征是：所述板体（1）两侧面均开设有若干安装槽（11），所述板体（1）两侧面均设有防火板（12），所述防火板（12）的一侧面设有嵌入安装槽（11）内的第一防火块（121），另一侧设有若干第二防火块（122），所述第一防火块（121）和第二防火块（122）错位分布，所述防火板（12）通过第二防火块（122）连接有阻燃板（13）。2.根据权利要求1所述的带防火材料的保温板，其特征是：所述防火板（12）与板体（1）的两侧面通过粘结剂粘结，所述阻燃板（13）与防火板（12）板面抵触的一侧通过粘结剂粘结。3.根据权利要求1或2所述的带防火材料的保温板，其特征是：所述第一防火块（121）和第二防火块（122）外壁包覆有防火棉层（14）。4.根据权利要求1所述的带防火材料的保温板，其特征是：所述阻燃板（13）背离防火板（12）的一侧设有防火布层（15），所述防火布层（15）与阻燃板（13）通过粘结剂粘结。5.根据权利要求4所述的带防火材料的保温板，其特征是：所述防火布层（15）在朝向阻燃板（13）的一侧设有若干刺入阻燃板（13）内的尖形定位杆（151）。6.根据权利要求5所述的带防火材料的保温板，其特征是：所述定位杆（151）的数量最少为四根，且分布在防火布层（15）的四个角点。

技术总结
本实用新型公开了一种带防火材料的保温板，涉及保温板技术领域，便于提高保温板的防火性能，其技术方案要点是：所述板体两侧面均开设有若干安装槽，所述板体两侧面均设有防火板，所述防火板的一侧面设有嵌入安装槽内的第一防火块，另一侧设有若干第二防火块，所述第一防火块和第二防火块错位分布，所述防火板通过第二防火块连接有阻燃板。过第二防火块连接有阻燃板。过第二防火块连接有阻燃板。


技术研发人员：李荣庆
受保护的技术使用者：南京鳄鱼节能科技有限公司
技术研发日：2022.04.26
技术公布日：2022/12/23
