一种耐磨瓷砖的制作方法

1.本实用新型涉及瓷砖技术领域，特别涉及一种耐磨瓷砖。


背景技术：

2.瓷砖作为一种耐酸碱的瓷质或石质的建筑或装饰材料，凭借自身多变的款式、丰富的花纹，齐全的功能，以及容易清理的特性，在家装市场上大受欢迎。瓷砖是以耐火的金属氧化物及半金属氧化物，经由研磨、混合、压制、施釉、烧结之过程，其原材料多由粘土、石英砂等等混合而成。
3.由于瓷砖每天都被行人踩踏，为了获得较长的使用寿命，对耐磨性要求高，若要因为瓷砖单个的摩擦受损，会使瓷砖表面变得十分光滑，容易造成行人打滑摔伤，存在一定的安全隐患，因此对瓷砖的耐磨功能有需求。


技术实现要素：

4.本实用新型的主要目的在于提供一种耐磨瓷砖，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种耐磨瓷砖，包括密封外壳，所述密封外壳的上表面开设有安装槽，所述安装槽的上表面卡接有密封内盖，所述密封内盖的上表面固定连接有耐磨外盖；所述耐磨外盖的上表面固定连接有低磨损裕量，所述低磨损裕量的上表面固定连接有高磨损裕量，所述低磨损裕量和高磨损裕量的数量有若干个，若干个所述低磨损裕量和高磨损裕量以线性阵列的形式阵列，所述低磨损裕量和高磨损裕量的高度差形成防滑槽。
7.为了使得达到缓冲保护安装槽内部结构避免碰撞的目的，作为本实用新型一种耐磨瓷砖，所述安装槽的内底壁固定连接有缓冲垫。
8.为了使得达到方便防水避免损害瓷砖的目的，作为本实用新型一种耐磨瓷砖，所述耐磨外盖的上表面固定连接有防水层。
9.为了使得达到吸音降噪防火的目的，作为本实用新型一种耐磨瓷砖，所述缓冲垫的上表面固定连接有基体，所述基体的上表面固定连接有吸音绵，所述吸音绵的上表面固定连接有防火层。
10.为了使得达到方便组装密封外壳和耐磨外盖的目的，作为本实用新型一种耐磨瓷砖，所述密封外壳和耐磨外盖之间固定连接有粘合层。
11.为了使得达到方便将两块相邻瓷砖连接固定一起的目的，作为本实用新型一种耐磨瓷砖，所述耐磨外盖和防水层的外表面开设有卡孔，所述卡孔的内表面卡接有连接架。
12.为了使得达到安装瓷砖底部的牢固性的目的，作为本实用新型一种耐磨瓷砖，所述密封外壳的下表面固定连接有底板，所述底板的下表面开设有凹槽。
13.为了使得达到增大瓷砖装饰性的目的，作为本实用新型一种耐磨瓷砖，所述高磨损裕量的外表面设置有花纹。
14.与现有技术相比，本实用新型具有如下有益效果：
15.1.本实用新型中，通过密封外壳、安装槽、密封内盖、耐磨外盖、低磨损裕量、高磨损裕量和防滑槽的设置，密封外壳的安装槽方便安装瓷砖内部其他功能结构，密封内盖和耐磨外盖确保整个耐磨瓷砖的密封性，耐磨外盖确保瓷砖外部的耐磨性，在瓷砖使用时，高磨损裕量先使用，低磨损裕量为瓷砖提高二次耐磨防护，延长了瓷砖的使用寿命，而高度差形成的防滑槽增大了耐磨瓷砖的防滑性，确保行人的安全。
16.2.本实用新型中，通过缓冲垫、防水层、吸音绵、防火层、粘合层、卡孔和连接架的设置，缓冲垫保护安装槽内部组件在安装时候能够缓冲碰撞，保护瓷砖的安全，防水层提供瓷砖表面防水性能，吸音绵吸收安装场地上产生的噪音，提供降噪功能，防火层增大瓷砖防火的多功能性，提高瓷砖的安全性，粘合层固定密封外壳和耐磨外盖，确保其封闭性，方便组合操作。
附图说明

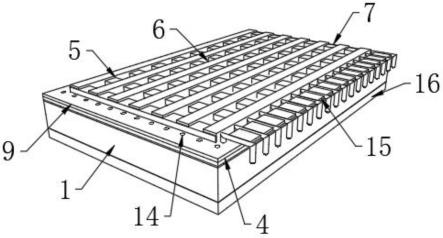

17.图1为本实用新型实施例1一种耐磨瓷砖的主视结构示意图；
18.图2为本实用新型实施例1一种耐磨瓷砖的密封内盖和耐磨外盖结构示意图；
19.图3为本实用新型实施例1一种耐磨瓷砖的安装槽内部组件侧剖结构示意图；
20.图4为本实用新型实施例1一种耐磨瓷砖的底板结构示意图；
21.图5为本实用新型实施例2花纹结构安装示意图。
22.图中：1、密封外壳；2、安装槽；3、密封内盖；4、耐磨外盖；5、低磨损裕量；6、高磨损裕量；7、防滑槽；8、缓冲垫；9、防水层；10、基体；11、吸音绵；12、防火层；13、粘合层；14、卡孔；15、连接架；16、底板；17、凹槽；18、花纹。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.实施例1
25.如图1-4所示，一种耐磨瓷砖，包括密封外壳1，密封外壳1的上表面开设有安装槽2，安装槽2的上表面卡接有密封内盖3，密封内盖3的上表面固定连接有耐磨外盖4；
26.在本实施例中，耐磨外盖4的上表面固定连接有低磨损裕量5，低磨损裕量5的上表面固定连接有高磨损裕量6，低磨损裕量5和高磨损裕量6的数量有若干个，若干个低磨损裕量5和高磨损裕量6以线性阵列的形式阵列，低磨损裕量5和高磨损裕量6的高度差形成防滑槽7。
27.具体使用时，密封外壳1的安装槽2方便安装瓷砖内部其他功能结构，密封内盖3和耐磨外盖4确保整个耐磨瓷砖的密封性，耐磨外盖4确保瓷砖外部的耐磨性，在瓷砖使用时，高磨损裕量5先使用，低磨损裕量6为瓷砖提高二次耐磨防护，延长了瓷砖的使用寿命，而高度差形成的防滑槽7增大了耐磨瓷砖的防滑性，确保行人的安全。
28.在本实施例中，安装槽2的内底壁固定连接有缓冲垫8。
29.具体使用时，缓冲垫8保护安装槽2内部组件在安装时候能够缓冲碰撞，保护瓷砖的安全。
30.在本实施例中，耐磨外盖4的上表面固定连接有防水层9。
31.具体使用时，防水层9提供瓷砖表面防水性能，避免瓷砖因为渗水而对内部材质和性能造成损害。
32.在本实施例中，缓冲垫8的上表面固定连接有基体10，基体10的上表面固定连接有吸音绵11，吸音绵11的上表面固定连接有防火层12。
33.具体使用时，基体10增大了瓷砖的坚固性，吸音绵11吸收安装场地上产生的噪音，提供降噪功能，防火层12增大瓷砖防火的多功能性，提高瓷砖的安全性。
34.在本实施例中，密封外壳1和耐磨外盖4之间固定连接有粘合层13。
35.具体使用时，粘合层13固定密封外壳1和耐磨外盖4，确保其封闭性，方便组合操作。
36.在本实施例中，耐磨外盖4和防水层9的外表面开设有卡孔14，卡孔14的内表面卡接有连接架15。
37.具体使用时，将连接架卡15进卡孔14里，方便两块相邻的瓷砖固定连接在一起。
38.在本实施例中，密封外壳1的下表面固定连接有底板16，底板16的下表面开设有凹槽17。
39.具体使用时，底板16方便对瓷砖进行安装，而凹槽17增大了底板16与安装水泥的接触面积，增大了瓷砖安装的牢固性。
40.工作原理：将缓冲垫8放置在安装槽2里，依次安装组合基体10、吸音绵11、防火层12，缓冲垫8保护安装槽2内部组件在安装时候能够缓冲碰撞，保护瓷砖的安全，基体10增大了瓷砖的坚固性，吸音绵11吸收安装场地上产生的噪音，提供降噪功能，防火层12增大瓷砖防火的多功能性，提高瓷砖的安全性，在粘合层13的帮助下，将密封外壳1和耐磨外盖4密封起来，防水层9提供瓷砖表面防水性能，避免瓷砖因为渗水而对内部材质和性能造成损害，底板16方便对瓷砖进行安装，而凹槽17增大了底板16与安装水泥的接触面积，增大了瓷砖安装的牢固性，最后将连接架卡15进卡孔14里，方便两块相邻的瓷砖固定连接在一起，方便安装固定，使用时，耐磨外盖4上的高磨损裕量5先使用，低磨损裕量6为瓷砖提高二次耐磨防护，延长了瓷砖的使用寿命，而高度差形成的防滑槽7增大了耐磨瓷砖的防滑性，确保行人的安全。
41.实施例2
42.如图5所示，本实施例区别实施例1的区别特征是：高磨损裕量6的外表面设置有花纹18。
43.具体使用时，花纹18为瓷砖表面提供了样式多样性，增大了瓷砖的装饰性。
44.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
45.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型
要求保护范围由所附的权利要求书及其等效物界定。
