一种再生混凝土电杆的制作方法

本申请涉及电杆，尤其涉及一种再生混凝土电杆。

背景技术：

1、电杆是电的桥梁，让电运输到各个地方，我们常见的电杆有木制电杆，有水泥电杆，它们的高度不一，矗立在平原山间，遍布在人们周围。

2、公告号为cn211313566u的实用新型公开了一种再生混凝土电杆，本实用新型通过设置的电杆主体、安装槽、横向加强筋、纵向加强筋、底杆和突起块，实现了突起块设置在电杆主体的周边，且突起块比地面的高度更高，所以新手司机在倒车的时候如果轧到突起块会有明显震动感，不会继续倒车装上电杆主体，从而对车和电杆主体都起到保护作用。

3、该电杆还具有以下缺点：

4、1、电杆的高度比较高，运输不方便；

5、2、架设电线时不便于固定电线；

6、针对上述问题，本申请文件提出了一种再生混凝土电杆。

技术实现思路

1、本申请提供了一种再生混凝土电杆，解决了现有技术中存在电杆的高度比较高，运输不方便，架设电线时不便于固定电线的缺点。

2、本申请提供了如下技术方案：

3、一种再生混凝土电杆，包括：

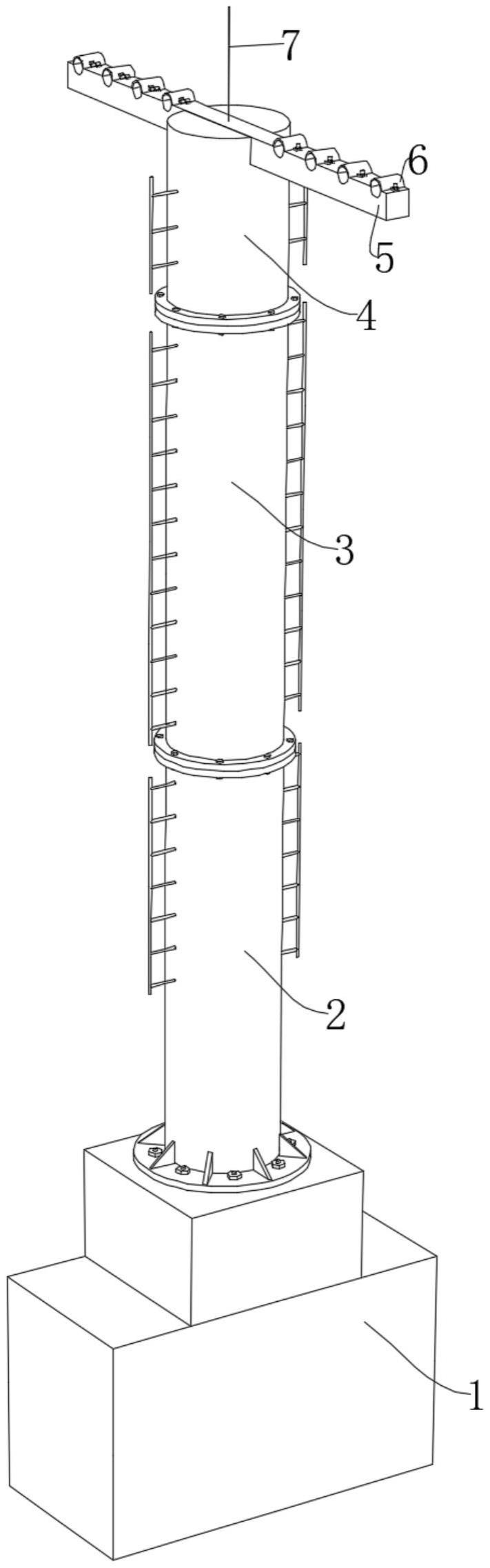

4、预制墩，所述预制墩的顶部固定连接有第一框架，所述第一框架的顶部固定连接有第二框架，所述第二框架的顶部固定连接有第三框架，所述第三框架的顶部固定连接有固定杆，所述固定杆的顶部设有避雷针；

5、固定组件，设置在固定杆的顶部用于固定电线。

6、在一种可能的设计中，所述固定组件包括铰接在固定杆顶部多个均布的弧形块，所述弧形块的一侧固定连接有凹形板，所述固定杆的顶部固定连接有与弧形块相对应的螺柱，所述螺柱的外壁螺纹套设有螺母，所述螺母与凹形板的相对一侧相抵触，所述固定杆的顶部开设有与弧形块相对应的弧形槽。

7、在一种可能的设计中，所述第一框架包括底盘和多个第一竖向加强筋，多个所述第一竖向加强筋与底盘贯穿固定连接，多个所述第一竖向加强筋的顶部固定连接有同一个第一连接板，多个所述第一竖向加强筋的一侧固定绕设有同一个第一箍筋，对称的两个所述第一竖向加强筋的一侧均固定连接有第一爬梯。

8、在一种可能的设计中，所述第二框架包括多个第二竖向加强筋，多个所述第二竖向加强筋的顶部固定连接有同一个第三连接板，多个所述第二竖向加强筋的底部固定连接有同一个与第一连接板配合使用的第二连接板，多个所述第二竖向加强筋的外壁固定绕设有同一个第二箍筋，对称的两个所述第二竖向加强筋的一侧均固定连接有第二爬梯。

9、在一种可能的设计中，所述第三框架包括多个第三竖向加强筋，多个所述第三竖向加强筋的顶部固定连接有同一个顶板，多个所述第三竖向加强筋的底部固定连接有同一个与第三连接板配合使用的第四连接板，多个所述第三竖向加强筋的外壁固定绕设有同一个第三箍筋，所述固定杆与顶板贯穿固定连接，对称的两个所述第三竖向加强筋的一侧均固定连接有第三爬梯。

10、在一种可能的设计中，所述预制墩的顶部固定连接有多个螺杆，所述预制墩的顶部开设有与第一框架配合使用的第一浇筑孔，所述预制墩的一侧开设有第二浇筑孔。

11、在一种可能的设计中，所述预制墩、第一框架、第二框架和第三框架均通过紧固螺栓和紧固螺母固定连接。

12、在一种可能的设计中，所述第一竖向加强筋的一侧均固定连接有加强角板，所述加强角板的底部与底盘固定连接。

13、应当理解的是，以上的一般描述和后文的细节描述仅是示例性的，并不能限制本申请。

14、本申请中，将浇筑完成的第一框架、第二框架和第三框架，运输至安装地，将预制墩放进预制墩上的第一浇筑孔中，并将加强角板插在螺杆上通过螺母固定；

15、本申请中，通过第二浇筑孔进行对第一浇筑孔进行浇筑，完全凝固后，通过第一爬梯爬在第一框架上，根据需要高度选择性安装多个第二框架，通过第二爬梯爬在第二框架上，然后在最上方第二框架的顶部安装第三框架，通过第三爬梯爬在第三框架上；

16、本申请中，将电线拉紧放置在弧形槽中，盖上弧形块，并通过螺母和螺柱进行锁紧，安装完成；

17、本申请中，通过将电杆分为第一框架，第二框架和第三框架，并且可以根据需要高度选择性增加安装第二框架，不仅便于运输，还便于调节高度，通过预制墩的设定，在第一浇筑孔中浇筑混凝土，可以使第一框架和预制墩成为整体，使其更加牢固，通过弧形块和弧形槽的设定便于架设电线时固定电线。

技术特征：

1.一种再生混凝土电杆，其特征在于，包括：

2.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述固定组件(6)包括铰接在固定杆(5)顶部多个均布的弧形块(24)，所述弧形块(24)的一侧固定连接有凹形板(22)，所述固定杆(5)的顶部固定连接有与弧形块(24)相对应的螺柱(21)，所述螺柱(21)的外壁螺纹套设有螺母(23)，所述螺母(23)与凹形板(22)的相对一侧相抵触，所述固定杆(5)的顶部开设有与弧形块(24)相对应的弧形槽(25)。

3.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述第一框架(2)包括底盘(8)和多个第一竖向加强筋(10)，多个所述第一竖向加强筋(10)与底盘(8)贯穿固定连接，多个所述第一竖向加强筋(10)的顶部固定连接有同一个第一连接板(12)，多个所述第一竖向加强筋(10)的一侧固定绕设有同一个第一箍筋(13)，对称的两个所述第一竖向加强筋(10)的一侧均固定连接有第一爬梯(11)。

4.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述第二框架(3)包括多个第二竖向加强筋(16)，多个所述第二竖向加强筋(16)的顶部固定连接有同一个第三连接板(30)，多个所述第二竖向加强筋(16)的底部固定连接有同一个与第一连接板(12)配合使用的第二连接板(17)，多个所述第二竖向加强筋(16)的外壁固定绕设有同一个第二箍筋(15)，对称的两个所述第二竖向加强筋(16)的一侧均固定连接有第二爬梯(14)。

5.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述第三框架(4)包括多个第三竖向加强筋(19)，多个所述第三竖向加强筋(19)的顶部固定连接有同一个顶板(29)，多个所述第三竖向加强筋(19)的底部固定连接有同一个与第三连接板(30)配合使用的第四连接板(31)，多个所述第三竖向加强筋(19)的外壁固定绕设有同一个第三箍筋(18)，所述固定杆(5)与顶板(29)贯穿固定连接，对称的两个所述第三竖向加强筋(19)的一侧均固定连接有第三爬梯(20)。

6.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述预制墩(1)的顶部固定连接有多个螺杆(26)，所述预制墩(1)的顶部开设有与第一框架(2)配合使用的第一浇筑孔(27)，所述预制墩(1)的一侧开设有第二浇筑孔(28)。

7.根据权利要求1所述的一种再生混凝土电杆，其特征在于，所述预制墩(1)、第一框架(2)、第二框架(3)和第三框架(4)均通过紧固螺栓和紧固螺母固定连接。

8.根据权利要求3所述的一种再生混凝土电杆，其特征在于，所述第一竖向加强筋(10)的一侧均固定连接有加强角板(9)，所述加强角板(9)的底部与底盘(8)固定连接。

技术总结
本申请属于电杆技术领域，尤其是一种再生混凝土电杆，针对现有的电杆的高度比较高，运输不方便，架设电线时不便于固定电线的问题，现提出如下方案，其包括预制墩，所述预制墩的顶部固定连接有第一框架，所述第一框架的顶部固定连接有第二框架，所述第二框架的顶部固定连接有第三框架，所述第三框架的顶部固定连接有固定杆，所述固定杆的顶部设有避雷针，本申请中，通过将电杆分为第一框架，第二框架和第三框架，并且可以根据需要高度选择性增加安装第二框架，不仅便于运输，还便于调节高度，通过预制墩的设定，在第一浇筑孔中浇筑混凝土，可以使第一框架和预制墩成为整体，使其更加牢固，通过弧形块和弧形槽的设定便于架设电线时固定电线。

技术研发人员：张建良,王敏,张凯
受保护的技术使用者：柳州市桂通水泥电杆有限公司
技术研发日：20220905
技术公布日：2024/1/13
