一种具有人机互动功能的文化长廊的制作方法

本技术涉及文化长廊，具体为一种具有人机互动功能的文化长廊。

背景技术：

1、随着经济水平的提升，城市、校园或旅游景点等地都开始打造文化长廊，它有利于丰富人们的精神文明生活，这些文化长廊往往是通过搭设长条状架体，并在架体内放置文化海报，但是，现有的多数长廊多为单一的砖石结构，智能化程度低下、文化展示方式单一以及不易实现人机互动功能的缺陷，这不能充分满足使用者需求。

技术实现思路

1、本实用新型的目的在于提供一种具有人机互动功能的文化长廊，以解决上述背景技术中提出的现有的多数长廊多为单一的砖石结构，智能化程度低下、文化展示方式单一以及不易实现人机互动功能的缺陷，这不能充分满足使用者需求的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有人机互动功能的文化长廊，包括太阳能电池板和弧形架体，所述太阳能电池板铺设于弧形架体的顶部，所述弧形架体内部顶端的两侧皆安装有风机，所述风机两端的弧形架体内部顶端皆固定有弧形led光电玻璃，且所述弧形led光电玻璃的内部均匀固定有散热铝基板，所述散热铝基板上均匀固定有发光体，所述发光体的内部均匀安装有led发光片，所述弧形架体内部的两端皆均匀设置有透明置物槽，所述透明置物槽上活动连接有透明防护盖板，所述透明置物槽内部的四个拐角处皆设置有限位卡扣，所述弧形架体的内部安装有支撑座，所述支撑座的正上方安装有人机触摸屏，且所述人机触摸屏的底部均匀设置有与支撑座相匹配的调节杆，所述人机触摸屏下方的支撑座上均匀安装有扬声器，所述支撑座一侧的弧形架体上安装有电池盒。

3、优选的，所述弧形架体底部的两端和支撑座底部的两侧皆均匀设置有螺孔，所述弧形架体顶部的中间位置处安装有避雷器，使得装置实现了分体式可拼装的优点，便于运输和维护。

4、优选的，所述弧形架体的两侧皆均匀镶嵌有橡胶磁条，所述橡胶磁条和弧形架体之间构成粘接，提升了装置整体的稳定性。

5、优选的，所述风机顶部的两侧皆焊接有定位插条，所述弧形架体内部的顶端设置有与定位插条相匹配的定位插槽，所述定位插条和定位插槽之间设置有螺丝，使其可以将风机进行拆装更换。

6、优选的，所述透明防护盖板和透明置物槽之间构成翻转机构，所述透明防护盖板的顶部和透明置物槽的顶部之间设置有阻尼转轴，使其可以将用于展示的文化海报在透明置物槽上进行拆装更换。

7、优选的，所述透明防护盖板上设置有与透明置物槽相匹配的连接扣，所述透明防护盖板的边缘处设置有硅胶密封层，提升了透明防护盖板与透明置物槽闭合连接时的牢固性能。

8、优选的，所述支撑座内部的两侧皆设置有与调节杆滑动连接的调节滑槽，所述支撑座的两侧皆螺纹连接有与调节杆相匹配的调节旋钮，所述支撑座上安装有plc控制器，使其便于调节人机触摸屏的使用高度。

9、优选的，所述电池盒的内部安装有蓄电池和光伏控制器，所述太阳能电池板的输出端通过光伏控制器与蓄电池的输入端电性连接，使得装置实现了智能化太阳能供电功能。

10、与现有技术相比，本实用新型的有益效果是：

11、(1)、该具有人机互动功能的文化长廊通过安装有弧形架体和弧形led光电玻璃等，使得装置优化了自身的性能，一方面通过在每个弧形架体内部安装有带有plc控制器、扬声器和人机触摸屏的支撑座，既便于使用者操作人机触摸屏，控制器扬声器播报出对应弧形架体内部设置的文化海报的解说，或者播放出相应的文化视屏，提升了装置的智能化展示效果，另一方面既通过在每个弧形架体内部的顶端安装有两个风机，使得装置便于在夏季使用时，为参观者实现风冷散热功能，又可以利用定位插条和定位插槽之间的定位插合连接结构，配合螺丝的锁紧固定作用，将风机进行拆装更换，并且，通过在弧形架体内部的顶端固定有弧形led光电玻璃，且弧形led光电玻璃的内部均匀固定有散热铝基板，散热铝基板上均匀固定有发光体，发光体的内部均匀安装有led发光片，通过在每个发光体的内部皆设置有三个呈等角度排布的led发光片，这三个led发光片分别可以发出红色光、绿色光和蓝色光，利用这三种颜色不仅可以使得装置通过这三种led发光片发出三种不同的颜色，而且可以通过三种颜色的组合，发出更多其它的色彩，使得装置可以充分满足使用者对于发光色彩的需求，便于弧形架体内部实现对应相应文化主题的灯光秀，进一步提升了文化展示效果；

12、(2)、该具有人机互动功能的文化长廊通过安装有支撑座和弧形架体等，使得装置优化了自身的结构，一方面使用者可以利用弧形架体底部的两端和支撑座底部的两侧皆均匀设置的螺孔，通过螺栓，将多个弧形架体在相应的位置进行拼装固定，并且将带有人机触摸屏的支撑座在弧形架体内部组装，从而使得装置实现了分体式可拼装的优点，便于运输和维护，另一方面通过在弧形架体的两侧皆均匀镶嵌有橡胶磁条，便于拼装状态下，相邻的两个弧形架体之间贴合牢固，进而提升了装置整体的稳定性；

13、(3)、该具有人机互动功能的文化长廊通过安装有透明置物槽和支撑座等，使得装置实际操作时，一方面通过在弧形架体内部的两端皆设置有两个对称分布的透明置物槽，利用透明置物槽内部四个拐角处设置的限位卡扣，可以将用于展示的文化海报在透明置物槽上进行拆装更换，另一方面通过在透明防护盖板的顶部通过阻尼转轴活动连接有透明置物槽，扣上透明置物槽，可以对文化海报进行防潮防污保护，并且，利用弧形架体顶部的太阳能电池板，可以吸收外界环境的太阳能，并通过光伏控制器的左右，将太阳能转换为电能存储在蓄电池中以供装置利用，再利用支撑座上安装的plc控制器内部的电源模块的作用，可以在太阳能转换得到的电能过多时，将多余的电能补充给市政电力设备，而在太阳能转换得到的电能不够时，可以从市政供电补充电能，进而使得装置实现了智能化太阳能供电功能。

技术特征：

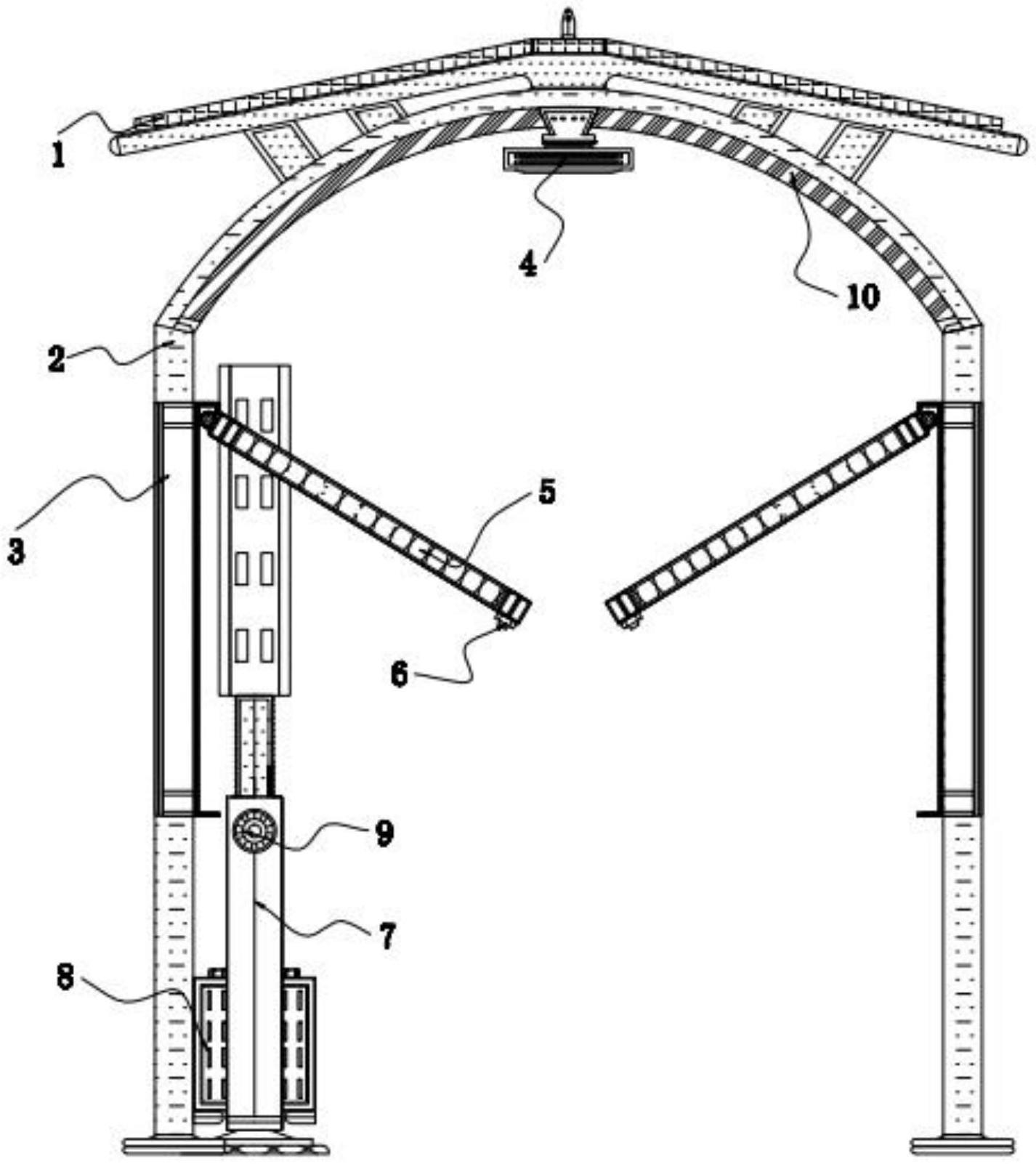

1.一种具有人机互动功能的文化长廊，其特征在于，包括太阳能电池板(1)和弧形架体(2)，所述太阳能电池板(1)铺设于弧形架体(2)的顶部，所述弧形架体(2)内部顶端的两侧皆安装有风机(4)，所述风机(4)两端的弧形架体(2)内部顶端皆固定有弧形led光电玻璃(10)，且所述弧形led光电玻璃(10)的内部均匀固定有散热铝基板(15)，所述散热铝基板(15)上均匀固定有发光体(16)，所述发光体(16)的内部均匀安装有led发光片(17)，所述弧形架体(2)内部的两端皆均匀设置有透明置物槽(3)，所述透明置物槽(3)上活动连接有透明防护盖板(5)，所述透明置物槽(3)内部的四个拐角处皆设置有限位卡扣(14)，所述弧形架体(2)的内部安装有支撑座(7)，所述支撑座(7)的正上方安装有人机触摸屏(13)，且所述人机触摸屏(13)的底部均匀设置有与支撑座(7)相匹配的调节杆(12)，所述人机触摸屏(13)下方的支撑座(7)上均匀安装有扬声器(11)，所述支撑座(7)一侧的弧形架体(2)上安装有电池盒(8)。

2.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述弧形架体(2)底部的两端和支撑座(7)底部的两侧皆均匀设置有螺孔，所述弧形架体(2)顶部的中间位置处安装有避雷器。

3.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述弧形架体(2)的两侧皆均匀镶嵌有橡胶磁条，所述橡胶磁条和弧形架体(2)之间构成粘接。

4.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述风机(4)顶部的两侧皆焊接有定位插条(18)，所述弧形架体(2)内部的顶端设置有与定位插条(18)相匹配的定位插槽，所述定位插条(18)和定位插槽之间设置有螺丝。

5.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述透明防护盖板(5)和透明置物槽(3)之间构成翻转机构，所述透明防护盖板(5)的顶部和透明置物槽(3)的顶部之间设置有阻尼转轴。

6.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述透明防护盖板(5)上设置有与透明置物槽(3)相匹配的连接扣(6)，所述透明防护盖板(5)的边缘处设置有硅胶密封层。

7.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述支撑座(7)内部的两侧皆设置有与调节杆(12)滑动连接的调节滑槽，所述支撑座(7)的两侧皆螺纹连接有与调节杆(12)相匹配的调节旋钮(9)，所述支撑座(7)上安装有plc控制器。

8.根据权利要求1所述的一种具有人机互动功能的文化长廊，其特征在于：所述电池盒(8)的内部安装有蓄电池和光伏控制器，所述太阳能电池板(1)的输出端通过光伏控制器与蓄电池的输入端电性连接。

技术总结
本技术公开了一种具有人机互动功能的文化长廊，包括太阳能电池板和弧形架体，太阳能电池板铺设于弧形架体的顶部，弧形架体内部顶端的两侧皆安装有风机。本技术通过安装有弧形架体和弧形LED光电玻璃等，使得装置优化了自身的性能，一方面通过在每个弧形架体内部安装有带有PLC控制器、扬声器和人机触摸屏的支撑座，既便于使用者操作人机触摸屏，控制器扬声器播报出对应弧形架体内部设置的文化海报的解说，或者播放出相应的文化视屏，提升了装置的智能化展示效果，另一方面通过在每个弧形架体内部的顶端安装有两个风机，使得装置便于在夏季使用时，为参观者实现风冷散热功能。

技术研发人员：陈玉霞,黄彬华,陈德辉,林天婷
受保护的技术使用者：广州市安创文化传播有限公司
技术研发日：20221010
技术公布日：2024/1/14
