一种节能建筑防水保温外墙的制作方法

本技术涉及保温外墙领域，具体是涉及一种节能建筑防水保温外墙。

背景技术：

1、节能建筑是指通过采用合理的建筑设计以及选用符合节能要求的建筑施工材料、家居装潢设备等措施完成的建筑，节能建筑与传统建筑相比，在保证室内相同的舒适环境下，其可以提高能源利用效率，减少建筑能耗，节能建筑通常采用的环保节能措施包括防水保温外墙的合理设计。

2、现有的保温外墙大多采用的是水泥或者胶粘的方式进行固定，这种固定方式费时费造价高，坏损之后维修麻烦，而且由于长久使用内外温差会导致内部出现水珠，进而对保温外墙内部造成腐蚀。

技术实现思路

1、为解决上述技术问题，提供一种节能建筑防水保温外墙，本技术方案解决了上述背景技术中提出的现有的保温外墙大多采用的是水泥或者胶粘的方式进行固定，这种固定方式费时费造价高，坏损之后维修麻烦，而且由于长久使用内外温差会导致内部出现水珠，进而对保温外墙内部造成腐蚀的问题。

2、为达到以上目的，本实用新型采用的技术方案为：一种节能建筑防水保温外墙，包括外墙拼接块，所述外墙拼接块的上端开设有插接口，所述插接口的下端固定连接有倒流管，所述倒流管的下端固定连接于外墙拼接块的下端，所述外墙拼接块后侧的下端固定连接有l形固定件，所述l形固定件活动连接有固定底座，所述外墙拼接块上端的后侧固定连接有多个圆形筒，所述圆形筒的内壁固定连接有弹簧，所述弹簧的左端固定连接有弹性卡件，所述弹簧的右端固定连接于圆形筒的内壁，所述弹性卡件的下端活动连接有固定卡件，所述固定卡件的上端固定连接有底座。

3、优选的，所述倒流管包括：固定管、插接件，所述固定管贯穿固定连接于外墙拼接块的内壁，所述固定管的下端固定连接于插接件的上端。

4、优选的，所述弹性卡件包括：转动销、卡头，所述转动销的左端固定连接于弹簧的左端，所述转动销的左右两侧分别固定连接有卡头。

5、优选的，所述底座的中部开设有螺纹口。

6、与现有技术相比，本实用新型的有益效果是：

7、这样的设置能使得外墙拼接块安装速度更快，而且当其中一块外墙拼接块坏掉需要更换时，只需要将外墙拼接块用力拉出，使得卡头脱离固定卡件的槽内，就能使得坏掉的外墙拼接块拿下，然后更换新的外墙拼接块，通过倒流管与插接口的连接，能使得保温层在长时间使用时，因为温度差所导致的水流从固定管内流出，进而使得外墙拼接块的内部保持干燥的状态，防止因为湿润的环境到腐烂。

技术特征：

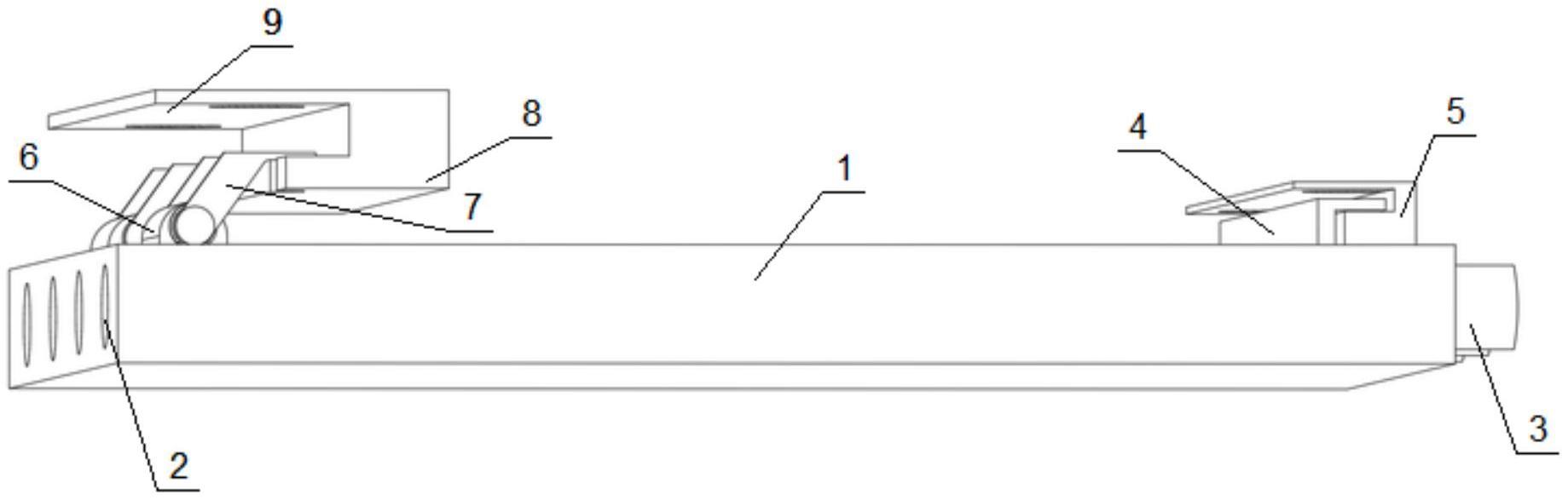

1.一种节能建筑防水保温外墙，包括外墙拼接块(1)，其特征在于：所述外墙拼接块(1)的上端开设有插接口(2)，所述插接口(2)的下端固定连接有倒流管(3)，所述倒流管(3)的下端固定连接于外墙拼接块(1)的下端，所述外墙拼接块(1)后侧的下端固定连接有l形固定件(4)，所述l形固定件(4)活动连接有固定底座(5)，所述外墙拼接块(1)上端的后侧固定连接有多个圆形筒(6)，所述圆形筒(6)的内壁固定连接有弹簧(10)，所述弹簧(10)的左端固定连接有弹性卡件(7)，所述弹簧(10)的右端固定连接于圆形筒(6)的内壁，所述弹性卡件(7)的下端活动连接有固定卡件(8)，所述固定卡件(8)的上端固定连接有底座(9)。

2.根据权利要求1所述的一种节能建筑防水保温外墙，其特征在于：所述倒流管(3)包括：固定管(31)、插接件(32)，所述固定管(31)贯穿固定连接于外墙拼接块(1)的内壁，所述固定管(31)的下端固定连接于插接件(32)的上端。

3.根据权利要求1所述的一种节能建筑防水保温外墙，其特征在于：所述弹性卡件(7)包括：转动销(71)、卡头(72)，所述转动销(71)的左端固定连接于弹簧(10)的左端，所述转动销(71)的左右两侧分别固定连接有卡头(72)。

4.根据权利要求1所述的一种节能建筑防水保温外墙，其特征在于：所述底座(9)的中部开设有螺纹口(91)。

技术总结
本技术公开了一种节能建筑防水保温外墙，包括外墙拼接块，外墙拼接块的上端开设有插接口，插接口的下端固定连接有倒流管，倒流管的下端固定连接于外墙拼接块的下端，外墙拼接块后侧的下端固定连接有L形固定件，L形固定件活动连接有固定底座，外墙拼接块上端的后侧固定连接有多个圆形筒，圆形筒的内壁固定连接有弹簧，弹簧的左端固定连接有弹性卡件，弹簧的右端固定连接于圆形筒的内壁，弹性卡件的下端活动连接有固定卡件，固定卡件的上端固定连接有底座，通过倒流管与插接口的连接，能使得保温层在长时间使用时，因为温度差所导致的水流从固定管内流出，进而使得外墙拼接块的内部保持干燥的状态，防止因为湿润的环境到腐烂。

技术研发人员：余鼎,余安,余筱筱,钱胜辉,范诗雨
受保护的技术使用者：里仁（武汉）建筑设计有限公司
技术研发日：20221013
技术公布日：2024/1/12
