一种新型钢结构墙体的制作方法

本技术涉及钢结构墙体，尤其涉及一种新型钢结构墙体。

背景技术：

1、钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一，钢结构墙体大多应用于临时性建筑，或者一些大型厂房大型场馆等，其特点主要是质量轻，抗震型好，建造速度快，高效节能等特点。

2、现有的钢结构墙体在随应用广泛，在使用过程中仍存在很多的不足：

3、1.钢结构墙体的使用主要目的是为了提高施工速度，缩短施工工期，现有的钢结构墙体在安装过程中，多需要使用螺栓拧紧，安装方式相对比较复杂，进而影响施工速度。

4、2.钢结构墙体使用前需要对其进行运输，现有的钢结构墙体，为了缩短施工的周期，减少繁琐的安装过程中消耗的时间，因此墙体面积较大，不方便对其进行运输。

技术实现思路

1、本实用新型提供了一种新型钢结构墙体，解决了现有技术中存在钢结构墙体安装过程中主要通过螺丝和螺栓的配合，安装过程相对复杂，为了节省繁琐的安装时间，单块钢结构墙体的面积较大，不方便对钢结构墙体进行运输的缺点。

2、本实用新型提供了如下技术方案：

3、一种新型钢结构墙体，包括防护组件、两个固定板，两个所述固定板相互靠近的一侧设有钢结构墙体防护层；

4、两个所述固定板的顶部和底部均固定连接有横板，两个所述横板相互远离的一侧均设有用于滑动拼接的拼接组件；

5、其中所述横板的一侧设有用于卡合的卡合组件。

6、在一种可能的设计中，所述防护组件包括固定连接在两个固定板之间的装饰层，所述装饰层的一侧固定连接有第一防火层，所述第一防火层的一侧固定连接有保温层，所述保温层的一侧固定连接有纤维增强层，所述纤维增强层的一侧固定连接有网格层，所述网格层的一侧固定连接有隔音层，所述隔音层的一侧固定连接有第二防火层，所述第二防火层的一侧固定连接有防雨层，所述防雨层的一侧固定连接有外墙层，且两个固定板相互靠近的一侧均和第一防火层、保温层、纤维增强层、外墙层、防雨层、第二防火层、隔音层、网格层固定连接，且装饰层第一防火层、保温层、纤维增强层、外墙层、防雨层、第二防火层、隔音层、网格层的顶部和底部均和相应的横板固定连接。

7、在一种可能的设计中，所述拼接组件包括固定连接在位于上方的横板顶部的t型滑块，位于下方的所述横板底部固定连接有滑动架，且t型滑块滑动连接在相邻的滑动架内。

8、在一种可能的设计中，所述卡合组件包括固定连接在位于上方的所述横板一侧的两个卡合架，所述卡合架内设有转动槽，所述卡合架内设有滑动槽，所述卡合架内设有卡槽，且卡槽、滑动槽、转动槽相互连通，位于下方的所述横板的底部固定连接有滑动架，所述滑动架的一侧固定连接有两个固定盘，所述固定盘的顶部固定连接有弹簧，所述弹簧的顶部固定连接有按压板，所述固定盘内滑动贯穿有倒t型卡块，且倒t型卡块的顶端滑动贯穿弹簧并和按压板固定连接，且倒t型卡块的底端和卡槽相卡合。

9、在一种可能的设计中，位于上方的所述t型滑块的两侧设有齿牙，所述滑动架内设有和齿牙相配合的齿槽，且t型滑块与相邻的滑动架相配合。

10、在一种可能的设计中，所述按压板的一侧设有转动凹槽，便于对按压板的转动。

11、应当理解的是，以上的一般描述和后文的细节描述仅是示例性的，并不能限制本实用新型。

12、本实用新型中，设有t型滑块和滑动架，通过将t型滑块在滑动架内进行滑动，即可将钢结构墙体进行拼接，同使t型滑块和滑动架内均设有牙槽，确保了钢结构墙体拼接过程中墙面的水平效果。

13、本实用新型中，设有卡合架和倒t型卡块，通过卡合架和倒t型卡块的配合，可以使拼接的墙体安装的更加稳定，且安装简单、便捷。

14、本实用新型中，主要t型滑块在滑动架内的滑动，倒t型卡块在卡合架内卡接配合，使钢结构墙体的拼接安装方式相对简单，安装更加高效，极大的缩短安装工期，同时倒t型卡块和卡合架的卡接配合也极大的保障了多个钢结构拼装的牢固性。

技术特征：

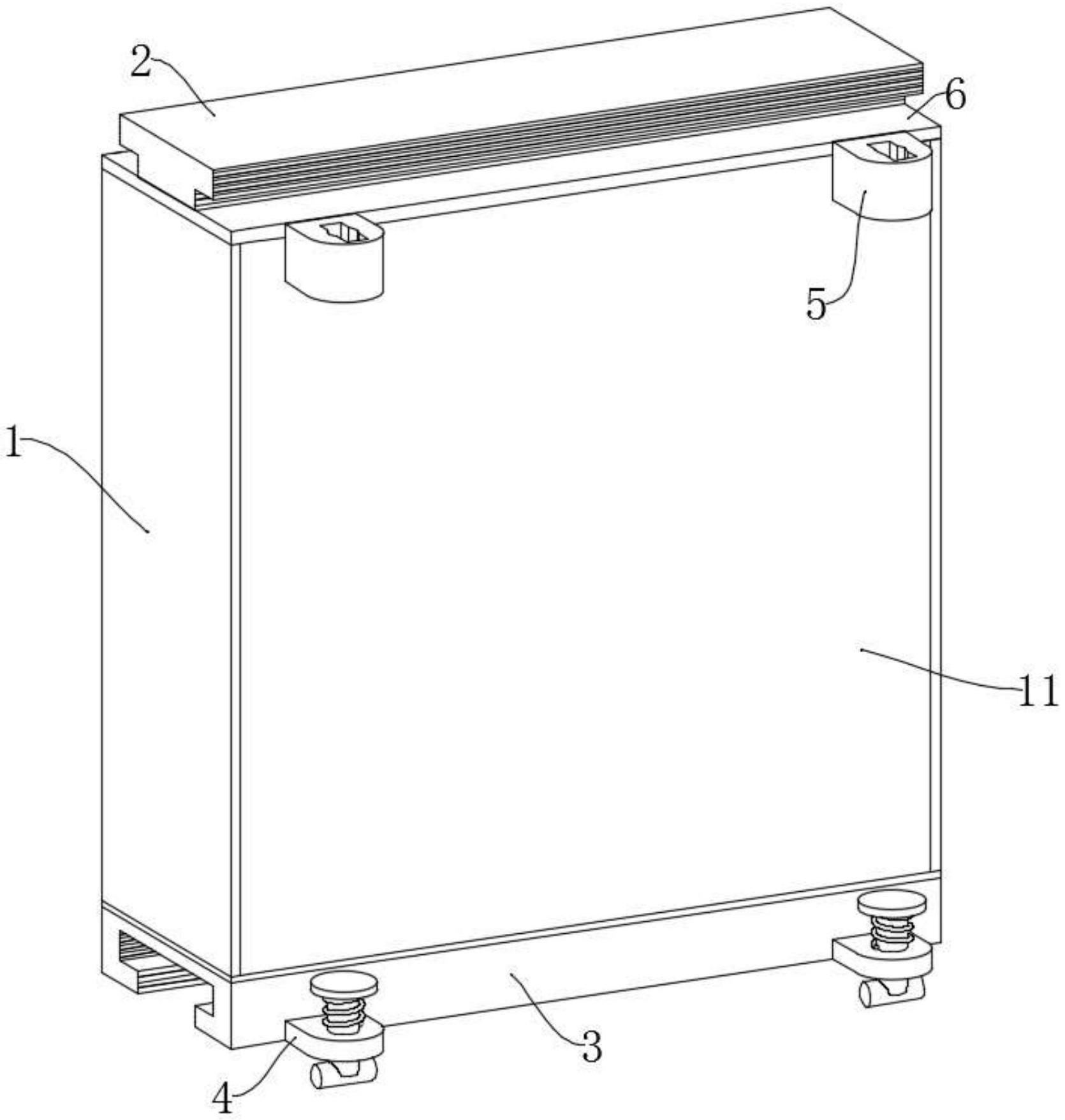

1.一种新型钢结构墙体，其特征在于，包括防护组件、两个固定板(1)，两个所述固定板(1)相互靠近的一侧设有钢结构墙体防护层；

2.根据权利要求1所述的一种新型钢结构墙体，其特征在于，所述防护组件包括固定连接在两个固定板(1)之间的装饰层(7)，所述装饰层(7)的一侧固定连接有第一防火层(8)，所述第一防火层(8)的一侧固定连接有保温层(9)，所述保温层(9)的一侧固定连接有纤维增强层(10)，所述纤维增强层(10)的一侧固定连接有网格层(15)，所述网格层(15)的一侧固定连接有隔音层(14)，所述隔音层(14)的一侧固定连接有第二防火层(13)，所述第二防火层(13)的一侧固定连接有防雨层(12)，所述防雨层(12)的一侧固定连接有外墙层(11)，且两个固定板(1)相互靠近的一侧均和第一防火层(8)、保温层(9)、纤维增强层(10)、外墙层(11)、防雨层(12)、第二防火层(13)、隔音层(14)、网格层(15)固定连接，且装饰层(7)第一防火层(8)、保温层(9)、纤维增强层(10)、外墙层(11)、防雨层(12)、第二防火层(13)、隔音层(14)、网格层(15)的顶部和底部均和相应的横板(6)固定连接。

3.根据权利要求1所述的一种新型钢结构墙体，其特征在于，所述拼接组件包括固定连接在位于上方的横板(6)顶部的t型滑块(2)，位于下方的所述横板(6)底部固定连接有滑动架(3)，且t型滑块(2)滑动连接在相邻的滑动架(3)内。

4.根据权利要求1所述的一种新型钢结构墙体，其特征在于，所述卡合组件包括固定连接在位于上方的所述横板(6)一侧的两个卡合架(5)，所述卡合架(5)内设有转动槽(19)，所述卡合架(5)内设有滑动槽(20)，所述卡合架(5)内设有卡槽(21)，且卡槽(21)、滑动槽(20)、转动槽(19)相互连通，滑动架(3)的一侧固定连接有两个固定盘(4)，所述固定盘(4)的顶部固定连接有弹簧(17)，所述弹簧(17)的顶部固定连接有按压板(18)，所述固定盘(4)内滑动贯穿有倒t型卡块(16)，且倒t型卡块(16)的顶端滑动贯穿弹簧(17)并和按压板(18)固定连接，且倒t型卡块(16)的底端和卡槽(21)相卡合。

5.根据权利要求3所述的一种新型钢结构墙体，其特征在于，位于上方的所述t型滑块(2)的两侧设有齿牙，所述滑动架(3)内设有和齿牙相配合的齿槽，且t型滑块(2)与相邻的滑动架(3)相配合。

6.根据权利要求4所述的一种新型钢结构墙体，其特征在于，所述按压板(18)的一侧设有转动凹槽。

技术总结
本技术属于钢结构墙体领域，尤其是一种新型钢结构墙体，针对现有的钢结构墙体安装过程中主要通过螺丝和螺栓的配合，安装过程相对复杂，为了节省繁琐的安装时间，单块钢结构墙体的面积较大，不方便对钢结构墙体进行运输问题，现提出如下方案，其包括防护组件、两个固定板，两个所述固定板相互靠近的一侧设有钢结构墙体防护层,两个所述固定板的顶部和底部均固定连接有横板，其中所述横板的一侧设有用于卡合的卡合组件,本技术中，主要T型滑块在滑动架内的滑动，倒T型卡块在卡合架内卡接配合，使钢结构墙体的拼接安装方式相对简单，安装更加高效，极大的缩短安装工期，同时倒T型卡块和卡合架的卡接配合也极大的保障了多个钢结构拼装的牢固性。

技术研发人员：黄卓
受保护的技术使用者：奥意建筑工程设计有限公司
技术研发日：20221019
技术公布日：2024/1/12
