一种大体积混凝土裂缝修补装置的制作方法

1.本实用新型涉及混凝土修补技术领域，更具体地涉及一种大体积混凝土裂缝修补装置。


背景技术：

2.混凝土是指由胶凝材料将集料胶结成整体的工程复合材料的统称，是当代最主要的土木工程材料之一，且原料丰富，价格低廉，生产工艺简单的特点，因而使其用量越来越大，混凝土表面的温度、内部之间的温度差异、混凝土在施工后承受到比较强的外界阻力以及不注重于混凝土的施工规范都会导致混凝土地面产生裂缝，因此需要对裂缝进行修补。
3.现有的大体积混凝土裂缝修补装置，在使用过后，混凝土会有残留在装置里，不易清理，长时间使用后，会影响装置的正常使用。


技术实现要素：

4.为了克服现有技术的上述缺陷，本实用新型提供了一种大体积混凝土裂缝修补装置，以解决上述背景技术中存在的问题。
5.本实用新型提供如下技术方案：一种大体积混凝土裂缝修补装置，包括底板，所述底板底部的四角均安装有万向轮，所述底板顶部的一侧安装有若干固定杆，所述固定杆的内腔连接有推把，所述推把的底部均安装在固定杆的内腔，所述固定杆的外侧均安装有内六角螺丝，所述底板的顶部安装有储料桶，所述储料桶顶部的中间安装有推料桶。
6.进一步的，所述推料桶的顶部安装有推料盖，所述储料桶的顶部安装有储料盖，所述储料盖的顶部安装有进料管，所述进料管的顶部安装有锥形进料口。
7.进一步的，所述储料盖的外侧安装有若干第一固定块，所述储料桶的外侧安装有若干第二固定块，所述推料盖的外侧安装有若干第一固定块，所述推料桶的外侧安装有若干第二固定块。
8.进一步的，所述第一固定块的顶部安装有若干第三固定块，所述第三固定块的外侧安装有第一固定柱，所述第一固定柱的两端均连接在第三固定块上，所述第一固定柱的外侧安装有环状扣，所述环状扣连接第一固定柱处开设有孔洞，所述第一固定柱贯穿环状扣开设的孔洞与第三固定块相连接。
9.进一步的，所述第二固定块的外侧安装有第二固定柱，所述第二固定柱的两端均连接在第二固定块上，所述第二固定柱的外侧安装有卡扣，所述卡扣连接第二固定柱处开设有孔洞，所述第二固定柱贯穿卡扣开设的孔洞与第二固定块相连接。
10.进一步的，所述推料盖的底部安装有液压杆，所述液压杆的顶部安装有推进块，所述推料桶底部的中间开设有孔洞，所述推料桶底部的中间开设的孔洞内安装有出料口，所述推料桶的外侧开设有若干通孔。
11.本实用新型的技术效果和优点：
12.1．本实用新型通过设有环状扣，有利于装置的拆卸，在储料桶以及推料桶的外侧
均安装有若干第二固定块、第二固定柱以及卡扣，在储料盖以及推料盖的外侧均安装有若干第三固定块、第一固定柱、第一固定块以及环状扣，用于固定储料盖以及推料盖，在预定要清理储料桶以及推料桶时，只需打开环状扣，卸下储料盖以及推料盖，即可清理储料桶以及推料桶的内腔。
13.2．本实用新型通过设有固定杆，有利于调整推把的高度，在使用时，使用者身高若与装置的推把高度不符，在使用时更容易造成疲劳，因此设置固定杆以及内六角螺丝，来调节高度，通过拧松内六角螺丝，然后调节推把到预定的高度，然后固定好内六角螺丝，从而使得推把高度适合操作者的身高，让操作者在使用时可以更加的轻松省力。
附图说明

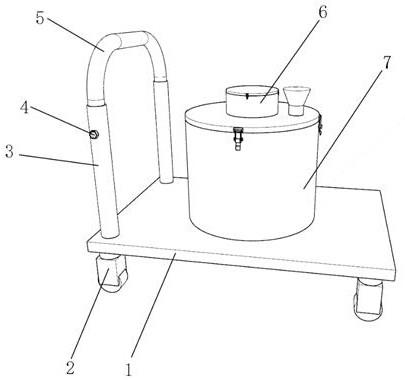

14.图1为本实用新型的整体结构示意图。
15.图2为本实用新型的桶体结构示意图。
16.图3为本实用新型储料桶顶部结构示意图。
17.图4为本实用新型的环形扣结构示意图。
18.图5为本实用新型的桶体内部结构示意图。
19.附图标记为：1、底板；2、万向轮；3、固定杆；4、内六角螺丝；5、推把；6、推料桶；601、推料盖；602、锥形进料口；603、进料管；604、液压杆；605、推进块；606、出料口；607、通孔；7、储料桶；701、储料盖；702、第一固定块；703、第二固定块；704、第一固定柱；705、环状扣；706、第二固定柱；707、卡扣；708、第三固定块。
具体实施方式
20.下面将结合本实用新型中的附图，对本实用新型中的技术方案进行清楚、完整地描述，另外，在以下的实施方式中记载的各结构的形态只不过是例示，本实用新型所涉及的一种大体积混凝土裂缝修补装置并不限定于在以下的实施方式中记载的各结构，在本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施方式都属于本实用新型保护的范围。
21.参照图1-5，本实用新型提供了一种大体积混凝土裂缝修补装置，包括底板1，底板1底部的四角均安装有万向轮2，底板1顶部的一侧安装有若干固定杆3，固定杆3的内腔连接有推把5，推把5的底部均安装在固定杆3的内腔，固定杆3的外侧均安装有内六角螺丝4，底板1的顶部安装有储料桶7，储料桶7顶部的中间安装有推料桶6，推料桶6的顶部安装有推料盖601，储料桶7的顶部安装有储料盖701，储料盖701的顶部安装有进料管603，进料管603的顶部安装有锥形进料口602，储料盖701的外侧安装有若干第一固定块702，储料桶7的外侧安装有若干第二固定块703，推料盖601的外侧安装有若干第一固定块702，推料桶6的外侧安装有若干第二固定块703，第一固定块702的顶部安装有若干第三固定块708，第三固定块708的外侧安装有第一固定柱704，第一固定柱704的两端均连接在第三固定块708上，第一固定柱704的外侧安装有环状扣705，环状扣705连接第一固定柱704处开设有孔洞，第一固定柱704贯穿环状扣705开设的孔洞与第三固定块708相连接，第二固定块703的外侧安装有第二固定柱706，第二固定柱706的两端均连接在第二固定块703上，第二固定柱706的外侧安装有卡扣707，卡扣707连接第二固定柱706处开设有孔洞，第二固定柱706贯穿卡扣707开
设的孔洞与第二固定块703相连接，推料盖601的底部安装有液压杆604，液压杆604的顶部安装有推进块605，推料桶6底部的中间开设有孔洞，推料桶6底部的中间开设的孔洞内安装有出料口606，推料桶6的外侧开设有若干通孔607。
22.参照图1，本实用新型通过设有环状扣705，有利于装置的拆卸，在储料桶7以及推料桶6的外侧均安装有若干第二固定块703、第二固定柱706以及卡扣707，在储料盖701以及推料盖601的外侧均安装有若干第三固定块708、第一固定柱704、第一固定块702以及环状扣705，用于固定储料盖701以及推料盖601，在预定要清理储料桶7以及推料桶6时，只需打开环状扣705，卸下储料盖701以及推料盖601，即可清理储料桶7以及推料桶6的内腔。
23.参照图1，本实用新型通过设有固定杆3，有利于调整推把5的高度，在使用时，使用者身高若与装置的推把5高度不符，在使用时更容易造成疲劳，因此设置固定杆3以及内六角螺丝4，来调节高度，通过拧松内六角螺丝4，然后调节5推把到预定的高度，然后固定好内六角螺丝4，从而使得推把5的高度适合操作者的身高，让操作者在使用时可以更加的轻松省力。
24.本实用新型的工作原理：工作时，首先将大体积混凝土裂缝修补装置移动到预定要使用的位置，通过底板1底部的四角安装的万向轮2，从而轻松的移动装置到预定位置，推把5使得操作者在移动装置时，可以更加的轻松，然后将浆体从锥形进料口602注入，锥形进料口602使得操作者在注入浆体时，可以更加容易的将浆体注入进储料桶7，不会轻易的倾洒，浆体进入储料桶7的内腔，推料桶6的顶部安装有推料盖601，推料盖601的底部安装有液压杆604，液压杆604的顶部安装有推进块605，推料桶6的外侧开设有若干通孔607，储料桶7内腔的浆体通过通孔607进入推料桶6的内腔，推料桶6的内腔达到预定量后，液压杆604向前推进，从而推动推进块605，使得浆体从推料桶6的内腔排出，推料桶6的底部开设有孔洞，推料桶6底部开设的孔洞内安装有出料口606，通过推进块605的运动，使得浆体从出料口606排出，在预定需要清理装置时，只需打开储料盖701以及推料盖601外侧的环状扣705，然后卸下储料盖701以及推料盖601，然后对储料盖701以及推料盖601的内腔进行清理，即可。
