一种便于拆卸的陶瓷瓷砖生产用限位机构的制作方法

1.本实用新型涉及陶瓷瓷砖领域，具体为一种便于拆卸的陶瓷瓷砖生产用限位机构。


背景技术：

2.陶瓷瓷砖是由粘土和其他无机非金属原料，经成型、烧结等工艺生产的板状或块状陶瓷制品，用于装饰与保护建筑物、构筑物的墙面和地面。通常在室温下通过干压、挤压或其他成型方法成型，然后干燥，在一定温度下烧成。
3.市场上常见的便于拆卸的陶瓷瓷砖生产用限位机构，大多不能够剩余陶瓷瓷砖的四组侧边均进行限位，限位效果不佳，陶瓷瓷砖容易发生移动，且不便于工作人员将该陶瓷瓷砖从机构中拆卸出，为此，我们提出一种便于拆卸的陶瓷瓷砖生产用限位机构。


技术实现要素：

4.本实用新型的目的在于提供一种便于拆卸的陶瓷瓷砖生产用限位机构，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种便于拆卸的陶瓷瓷砖生产用限位机构，包括底板，所述底板上端表面靠近两侧位置均垂直安装有横板，两组所述横板之间设置有夹持机构，所述底板底面靠近四角位置均安装有支撑板，所述底板上端表面靠近中间位置贯穿开设有移动槽，移动槽内部安装有承载板，所述底板底面安装有辅助机构。
6.作为本实用新型的进一步方案，所述夹持机构包括长板，所述长板外部靠近两端位置均套设有限位板，所述限位板一侧与横板外侧面之间安装有电动伸缩杆，所述限位板外侧面贯穿开设有滑槽。
7.作为本实用新型的进一步方案，所述滑槽内部靠近两端位置均插设有t型滑块，两组所述t型滑块之间安装有伸缩板。
8.作为本实用新型的进一步方案，所述长板外侧面插设有螺杆，所述螺杆一端穿过长板与伸缩板外侧面相固接。
9.作为本实用新型的进一步方案，所述螺杆外部套设有螺母，所述限位板通过电动伸缩杆与横板活动安装，所述伸缩板通过t型滑块配合滑槽与限位板活动安装，两组所述限位板相互配合。
10.作为本实用新型的进一步方案，所述辅助机构包括u型板，所述u型板内部底端贯穿开设有横槽，所述横槽内部插设有调节板，所述调节板一侧开设有若干组齿槽，所述u型板内侧壁贯穿开设有方型槽，所述方型槽内部设置有转轴。
11.作为本实用新型的进一步方案，所述转轴外部安装有与齿槽相契合的齿轮，所述调节板底面靠近两侧位置均固定设置有挡块。
12.作为本实用新型的进一步方案，所述调节板上端与承载板底面固接，所述调节板通过齿轮配合齿槽与u型板活动安装，所述u型板一侧安装有电机，电机输出端穿过u型板与
转轴一端相连。
13.与现有技术相比，本实用新型的有益效果是：该便于拆卸的陶瓷瓷砖生产用限位机构中，启动电动伸缩杆，使其伸长，带动限位板沿着长板移动至其一侧紧贴陶瓷瓷砖一侧位置，同理通过另一组电动伸缩杆使得另一组限位板推动至其外侧面紧贴陶瓷瓷砖另一侧位置，然后推动螺杆一端，使其另一端连接的伸缩板通过t型滑块沿着滑槽移动至其外侧面紧贴陶瓷瓷砖一侧位置，并通过螺母将伸缩板的位置固定，同理推动另一组螺杆，使得另一组伸缩板同样移动至其外侧面紧贴陶瓷瓷砖一侧位置并固定，通过上述操作，可以对将陶瓷瓷砖四组侧边均进行限位，使其不易产生移动。
14.该便于拆卸的陶瓷瓷砖生产用限位机构中，通过电机使得转轴逆时针转动，从而使得齿轮在方型槽内部逆时针转动，此时齿轮配合齿槽，使得调节板沿着横槽向上移动，从而带动承载板从移动槽内部移出，并向上移动，带动其上端表面放置的加工好的陶瓷瓷砖从底板上端表面移出，然后将陶瓷瓷砖取下，通过上述操作，可以避免在拆卸出陶瓷瓷砖时夹持机构中各部件对工作人员造成阻碍，便于工作人员将加工好的陶瓷瓷砖从该机构中拆卸出。
附图说明

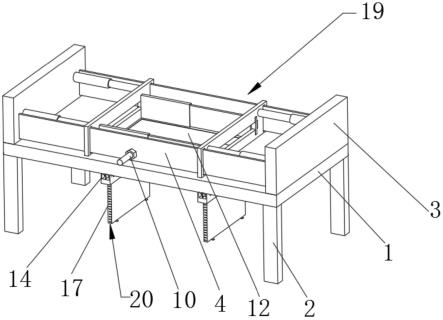

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型中底板与夹持机构结构示意图；
17.图3为本实用新型中辅助机构结构示意图；
18.图4为本实用新型中图3中a处的放大图。
19.图中：1、底板；2、支撑板；3、横板；4、长板；5、限位板；6、电动伸缩杆；7、滑槽；8、t型滑块；9、伸缩板；10、螺杆；11、螺母；12、承载板；13、u型板；14、横槽；15、调节板；16、齿轮；17、齿槽；18、挡块；19、夹持机构；20、辅助机构；21、方型槽；22、转轴。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
21.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.实施例1
23.请参阅图1-4，本实用新型提供一种技术方案：一种便于拆卸的陶瓷瓷砖生产用限位机构，包括底板1，底板1上端表面靠近两侧位置均垂直安装有横板3，两组横板3之间设置有夹持机构19，底板1底面靠近四角位置均安装有支撑板2，底板1上端表面靠近中间位置贯穿开设有移动槽，移动槽内部安装有承载板12，底板1底面安装有辅助机构20。
24.请参阅图1-2，夹持机构19包括长板4，长板4外部靠近两端位置均套设有限位板5，限位板5一侧与横板3外侧面之间安装有电动伸缩杆6，限位板5外侧面贯穿开设有滑槽7，滑
槽7内部靠近两端位置均插设有t型滑块8，两组t型滑块8之间安装有伸缩板9，长板4外侧面插设有螺杆10，螺杆10一端穿过长板4与伸缩板9外侧面相固接，螺杆10外部套设有螺母11，限位板5通过电动伸缩杆6与横板3活动安装，伸缩板9通过t型滑块8配合滑槽7与限位板5活动安装，两组限位板5相互配合。
25.使用时，将待加工的陶瓷瓷砖放置在底板1上端表面靠近中间位置位置，此时陶瓷瓷砖底面与承载板12上端表面紧密相贴，然后启动横板3一侧安装的电动伸缩杆6，使其伸长，带动夹持机构19中的限位板5沿着长板4移动至其一侧紧贴陶瓷瓷砖一侧位置，同理通过另一组电动伸缩杆6使得另一组限位板5推动至其外侧面紧贴陶瓷瓷砖另一侧位置，在此过程中，两组伸缩板9在两组限位板5的带动下缩短，然后推动螺杆10一端，使其另一端连接的伸缩板9通过t型滑块8沿着滑槽7移动至其外侧面紧贴陶瓷瓷砖一侧位置，此时将螺母11转动至螺杆10外部，可以将螺杆10的位置固定，从而将伸缩板9的位置固定，同理推动另一组螺杆10，使得另一组伸缩板9同样移动至其外侧面紧贴陶瓷瓷砖一侧位置，同理通过螺母11固定，通过上述操作，可以对将陶瓷瓷砖四组侧边均进行限位，使其不易产生移动，对其进行限位后，可以对其表面进行印花等加工操作。
26.实施例2
27.请参阅图1-4，本实用新型提供一种技术方案：一种便于拆卸的陶瓷瓷砖生产用限位机构，包括底板1，底板1上端表面靠近两侧位置均垂直安装有横板3，两组横板3之间设置有夹持机构19，底板1底面靠近四角位置均安装有支撑板2，底板1上端表面靠近中间位置贯穿开设有移动槽，移动槽内部安装有承载板12，底板1底面安装有辅助机构20。
28.请参阅图3-4，辅助机构20包括u型板13，u型板13内部底端贯穿开设有横槽14，横槽14内部插设有调节板15，调节板15一侧开设有若干组齿槽17，u型板13内侧壁贯穿开设有方型槽21，方型槽21内部设置有转轴22，转轴22外部安装有与齿槽17相契合的齿轮16，调节板15底面靠近两侧位置均固定设置有挡块18，调节板15上端与承载板12底面固接，调节板15通过齿轮16配合齿槽17与u型板13活动安装，u型板13一侧安装有电机，电机输出端穿过u型板13与转轴22一端相连。
29.具体的，对夹持在底板1上端的陶瓷瓷砖进行加工完成后，同理将夹持机构19中的各部件移动至初始位置，松开夹持住的陶瓷瓷砖，然后启动辅助机构20中的u型板13外侧面安装的电机，带动转轴22逆时针转动，从而使得齿轮16在方型槽21内部逆时针转动，此时齿轮16配合齿槽17，使得调节板15沿着横槽14向上移动，从而带动承载板12从移动槽内部移出，并向上移动，带动其上端表面放置的加工好的陶瓷瓷砖从底板1上端表面移出，然后将陶瓷瓷砖取下，通过上述操作，可以避免在拆卸出陶瓷瓷砖时夹持机构19中各部件对工作人员造成阻碍，从而便于工作人员将加工好的陶瓷瓷砖从该机构中拆卸出，其中挡块18可以防止调节板15一端从u型板13内部移出。
30.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
