一种具有快速烘干功能的地坪修补设备的制作方法

本技术涉及地坪修补设备，具体为一种具有快速烘干功能的地坪修补设备。

背景技术：

1、地坪是指使用特定材料和工艺对原有地面进行施工处理并呈现出一定装饰性和功能性的地面，随着地坪的使用年限的增加，地坪的磨损程度也会愈加严重，因而需要通过地坪修补设备对磨损程度较大的地坪进行修补处理，地坪修补设备一般包括喷料机构、抹平机构和烘干机构，烘干机构的配设有利于地坪修补材料的快速凝固，从而避免未凝固的地坪受外界环境影响而失去平整度。

2、现有设备主要是通过采用固定的抹平机构和烘干机构对修补的地坪进行平整和凝固处理，现有技术多类似一种具有快速烘干功能的地坪修补装置，专利号为cn210032722u的构造包括料箱、固定架和液压出料机，所述料箱两端通过螺栓连接有固定架，所述固定架底端一侧通过固定杆连接固定，所述料箱下端通过输料管连接有液压出料机，所述液压出料机下端出料口下端套设有挤出口，所述挤出口下端通过螺栓固定安装有喷头，本实用新型具备平整功能，能方便对地坪修补料进行快速烘干，减震效果优良，还能方便进行移动，适合被广泛推广和使用，但是该装置依旧存在可以优化的地方。

3、1、现有装置主要是通过固定的抹平盘对修补的地坪进行抹平处理，但是部分设备难以依据修补厚度的需求控制抹平板的高度，从而导致部分修补料覆盖厚度存在比较大的误差。

4、2、同时部分装置的采用固定长度的热风喷口对修补地坪进行加热处理，但是部分设备难以依据地坪修补路径的宽度调节加热面积，从而导致浪费大量的热能，降低装置的工作效率和实用性。

技术实现思路

1、本实用新型的目的在于提供一种具有快速烘干功能的地坪修补设备，以解决上述背景技术中提出的现有装置主要是通过固定的抹平盘对修补的地坪进行抹平处理，但是部分设备难以依据修补厚度的需求控制抹平板的高度，从而导致部分修补料覆盖厚度存在比较大的误差，同时部分设备难以依据地坪修补路径的宽度调节加热面积，但是地坪修补路径宽窄不一，从而导致浪费大量的热能，的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有快速烘干功能的地坪修补设备，包括：

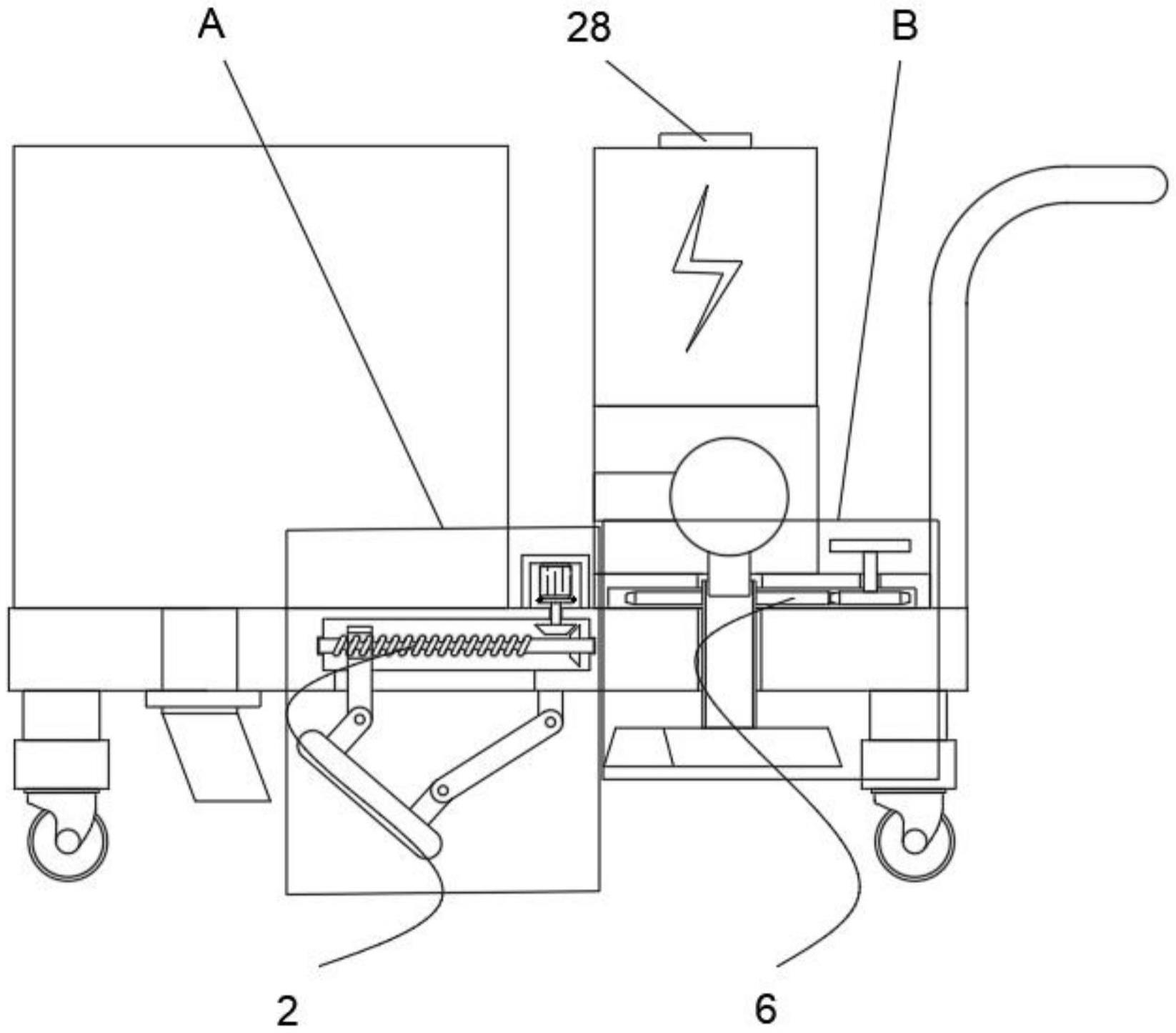

3、推车，所述推车的顶端中部固定连接有机箱，所述机箱的左侧设有储料箱，所述储料箱的底部设有排料口，所述机箱的右侧设有传动箱，所述传动箱的顶部固定连接有热风机，所述热风机的顶部固定连接有蓄电池；

4、升降机构，所述升降机构包括电机，所述电机固定连接在机箱的内部，所述电机的底端固定连接有传动轴，所述传动轴的顶端穿过有调节室，所述调节室开设在推车底板内中部，所述传动轴的底端位于调节室的右侧固定连接有第一锥形齿轮，所述第一锥形齿轮的底部右侧啮合连接有第二锥形齿轮，所述蓄电池的顶部固定连接有电源开关，所述第二锥形齿轮的内壁固定连接有螺杆，所述螺杆的两端活活动连接在调节室的内部两侧，所述螺杆的外壁活动连接有滑块，所述滑块的底端穿过调节室的底端活动连接有抹平板，所述抹平板的顶部右侧活动连接有调节杆，所述调节杆的顶端活动连接在调节室的底端右侧；

5、转动机构，所述转动机构包括副齿轮，所述副齿轮设在传动箱的内部左侧。

6、优选的，所述调节室内部两侧开设有与螺杆对应的限位槽。

7、优选的，所述滑块的内壁开设有与螺杆对应的螺纹孔，所述调节室的底部开设有与滑块对应的限位滑缝。

8、优选的，所述抹平板的外形呈长条状，所述抹平板底端为半圆条。

9、优选的，所述副齿轮的内壁固定连接有输气管，所述输气管的顶端穿过传动箱并固定连接在热风机的底部，所述输气管的底端穿过传动箱并固定连接有热风机的底部并固定连接有热气喷口。

10、优选的，所述副齿轮的右侧啮合连接有主齿轮，所述主齿轮的顶端固定连接有转动轴，所述转动轴的顶端穿过传动箱并固定连接有握把。

11、与现有技术相比，本实用新型的有益效果是：

12、1、该具有快速烘干功能的地坪修补设备设置有升降机构，通过打开电源开关启动电机带动传动轴转动，传动轴带动锥形齿轮和螺杆同步转动，滑块带动抹平板的左侧左右滑动，抹平板的右侧带动调节杆的底端绕调节杆的顶端转动，通过上述设计，实现对抹平板底端的升降调节，避免部分设备难以依据修补厚度的需求控制抹平板的高度，从而避免部分修补料覆盖厚度存在比较大的误差，使得工作效率得到提高，提高了装置的调节性和实用性。

13、2、该具有快速烘干功能的地坪修补设备设置有转动机构，通过转动握把带动转动轴转动，转动轴带动主齿轮同步转动，主齿轮啮合带动副齿轮同步转动，副齿轮带动输气管同步转动，输气管带动热气喷口同步转动，通过上述设计，实现对加热宽度的转动调节，避免部分设备难以依据地坪修补路径的宽度调节加热面积，从而避免浪费大量的热能，使得工作效率得到提高，提高了装置的节能性和实用性。

技术特征：

1.一种具有快速烘干功能的地坪修补设备，其特征在于，包括：

2.根据权利要求1所述的一种具有快速烘干功能的地坪修补设备，其特征在于：所述调节室(23)内部两侧开设有与螺杆(31)对应的限位槽(51)。

3.根据权利要求1所述的一种具有快速烘干功能的地坪修补设备，其特征在于：所述滑块(32)的内壁开设有与螺杆(31)对应的螺纹孔(56)，所述调节室(23)的底部开设有与滑块(32)对应的限位滑缝(58)。

4.根据权利要求1所述的一种具有快速烘干功能的地坪修补设备，其特征在于：所述抹平板(36)的外形呈长条状，所述抹平板(36)底端为半圆条。

5.根据权利要求1所述的一种具有快速烘干功能的地坪修补设备，其特征在于：所述副齿轮(61)的内壁固定连接有输气管(62)，所述输气管(62)的顶端穿过传动箱(16)并固定连接在热风机(17)的底部，所述输气管(62)的底端穿过传动箱(16)并固定连接有热风机(17)的底部并固定连接有热气喷口(63)。

6.根据权利要求1所述的一种具有快速烘干功能的地坪修补设备，其特征在于：所述副齿轮(61)的右侧啮合连接有主齿轮(65)，所述主齿轮(65)的顶端固定连接有转动轴(66)，所述转动轴(66)的顶端穿过传动箱(16)并固定连接有握把(68)。

技术总结
本技术涉及地坪修补设备技术领域，具体为一种具有快速烘干功能的地坪修补设备，包括推车，所述推车的顶端中部固定连接有机箱，所述机箱的右侧设有传动箱，所述传动箱的顶部固定连接有热风机，所述热风机的顶部固定连接有蓄电池，升降机构，所述升降机构包括电机，所述电机固定连接在机箱的内部，转动机构，所述转动机构包括副齿轮，所述副齿轮设在传动箱的内部左侧。本技术实现对抹平板底端的升降调节，避免部分设备难以依据修补厚度的需求控制抹平板的高度，使得修补料覆盖厚度存在比较大的误差，同时通过转动机构实现对加热宽度的转动调节避免浪费大量的热能，提高了装置的调节性和节能性。

技术研发人员：梁美娇,付云飞
受保护的技术使用者：上海迈道建筑工程有限公司
技术研发日：20221101
技术公布日：2024/1/13
