一种建筑施工用装置式墙体养护装置的制作方法

1.本实用新型涉及建筑养护技术领域，尤其涉及一种建筑施工用装置式墙体养护装置。


背景技术：

2.混凝土，简称为"砼"：是指由胶凝材料将集料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料；与水按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。
3.混凝土墙壁在建造完成后、正式投入运行前，需要进行一定的养护，以保证混凝土基础具有足够的结构强度，混凝土养护是人为造成一定的湿度和温度条件，使刚浇筑的混凝土得以正常的或加速其硬化和强度增长，常见的养护方式多为人工进行洒水。
4.现有市面上的建筑施工用装置式墙体养护装置在工作使用中存在，大部分的墙体养护是通过人工将水洒到墙体上的方式对墙体进行养护，这种的方式虽然方便，但是人工洒水费时又费力，而且人工洒水不够均匀，对墙体的养护也不到位，会直接影响到墙体的质量。
5.因此，有必要提供一种建筑施工用装置式墙体养护装置解决上述技术问题。


技术实现要素：

6.本实用新型提供一种建筑施工用装置式墙体养护装置，解决了大部分的墙体养护是通过人工将水洒到墙体上的方式对墙体进行养护，这种的方式虽然方便，但是人工洒水费时又费力，而且人工洒水不够均匀，对墙体的养护也不到位，会直接影响到墙体的质量的问题。
7.为解决上述技术问题，本实用新型提供的一种建筑施工用装置式墙体养护装置，包括壳体，所述壳体的底部安装有移动轮，所述壳体的表面安装有注水管，所述壳体的内部内嵌有观察窗，所述壳体的表面设置有养护机构，所述养护机构包括安装在壳体表面的水泵，所述水泵的表面连接有水管，所述水管的表面安装有喷淋头，所述壳体的表面安装有固定块，所述固定块的表面贯穿有第一螺栓，所述固定块的表面固定安装有卡块。
8.优选的，所述水管的一端贯穿且延伸至壳体的内部，所述观察窗为钢化玻璃材质制成。
9.优选的，所述水管的通过卡块固定在壳体的表面，所述卡块在壳体的表面设置有四组。
10.优选的，所述壳体的表面设置有攀爬机构，所述攀爬机构包括安装在壳体内部的转轴，所述转轴的表面安装有支撑杆，所述支撑杆的一端固定安装有液压撑腿，所述壳体的表面安装有安装块，所述安装块的表面贯穿有第二螺栓，所述安装块的表面固定连接有攀爬杆。
11.优选的，所述支撑杆通过转轴与壳体构成旋转结构，所述液压撑腿设置有两组。
12.优选的，所述攀爬杆通过第二螺栓贯穿安装块与壳体进行安装，所述攀爬杆呈“l”形。
13.与相关技术相比较，本实用新型提供的一种建筑施工用装置式墙体养护装置具有如下有益效果：
14.对本装置设计有养护机构，设备在使用时，先通过注水管将水注入壳体内，然后启动水泵，通过水泵的作用将水通过水管传输出去，接着通过安装在水管表面的喷淋头将水喷出，当一处位置喷洒完毕后，可以通过壳体底部的移动轮调整设备位置，这种方式比传统的人工洒水更加的省时省力，每个位置洒的水也更加的均匀，提高了设备的使用效果。
附图说明

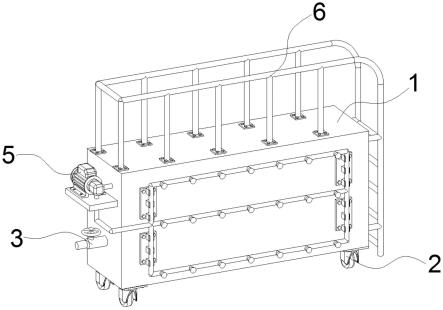

15.图1为本实用新型提供的一种建筑施工用装置式墙体养护装置的一种较佳实施例的结构示意图；
16.图2为图1所示养护机构结构示意图；
17.图3为图1所示攀爬机构结构示意图。
18.图中标号：1、壳体；2、移动轮；3、注水管；4、观察窗；5、养护机构；51、水泵；52、水管；53、喷淋头；54、固定块；55、第一螺栓；56、卡块；6、攀爬机构；61、转轴；62、支撑杆；63、液压撑腿；64、安装块；65、第二螺栓；66、攀爬杆。
具体实施方式
19.下面结合附图和实施方式对本实用新型作进一步说明。
20.请结合参阅图1至图3，其中，图1为本实用新型提供的一种建筑施工用装置式墙体养护装置的一种较佳实施例的结构示意图；图2为图1所示养护机构结构示意图；图3为图1所示攀爬机构结构示意图。一种建筑施工用装置式墙体养护装置，包括壳体1，壳体1的底部安装有移动轮2，壳体1的表面安装有注水管3，壳体1的内部内嵌有观察窗4，壳体1的表面设置有养护机构5，养护机构5包括安装在壳体1表面的水泵51，水泵51的表面连接有水管52，水管52的表面安装有喷淋头53，壳体1的表面安装有固定块54，固定块54的表面贯穿有第一螺栓55，固定块54的表面固定安装有卡块56。
21.水管52的一端贯穿且延伸至壳体1的内部，观察窗4为钢化玻璃材质制成，通过注水管3将水注入壳体1内，同时通过观察窗4观察内部水位情况，水位合适时完成注水，接着进行下一步的操作，启动水泵51，通过水泵51的作用将水通过水管52传输出去，接着通过安装在水管52表面的喷淋头53将水喷出，当一处位置喷洒完毕后，可以通过壳体1底部的移动轮2调整设备位置，对下一处墙体进行喷洒，这种方式比传统的人工洒水更加的省时省力，每个位置洒的水也更加的均匀，提高了设备的使用效果。
22.水管52的通过卡块56固定在壳体1的表面，卡块56在壳体1的表面设置有四组，。
23.壳体1的表面设置有攀爬机构6，攀爬机构6包括安装在壳体1内部的转轴61，转轴61的表面安装有支撑杆62，支撑杆62的一端固定安装有液压撑腿63，壳体1的表面安装有安装块64，安装块64的表面贯穿有第二螺栓65，安装块64的表面固定连接有攀爬杆66，工人拉动支撑杆62通过转轴61将液压撑腿63打开，使用液压撑腿63对设备进行支撑，接着工人通过攀爬杆66攀爬到设备顶部，方便接下来观察设备对墙体的养护情况，液压撑腿63起到了
稳定设备的作用。
24.支撑杆62通过转轴61与壳体1构成旋转结构，液压撑腿63设置有两组，通过液压撑腿63的设置，工人攀爬到设备上时，液压撑腿63有效的防止设备晃动，提高了设备使用的稳定性。
25.攀爬杆66通过第二螺栓65贯穿安装块64与壳体1进行安装，攀爬杆66呈“l”形。
26.本实用新型提供的一种建筑施工用装置式墙体养护装置的工作原理如下：
27.第一步：首先设备需要通过注水管3将水注入壳体1内，同时通过观察窗4观察内部水位情况，水位合适时完成注水，接着进行下一步的操作。
28.第二步：接着需要工人拉动支撑杆62通过转轴61将液压撑腿63打开，使用液压撑腿63对设备进行支撑，接着工人通过攀爬杆66攀爬到设备顶部，方便接下来观察设备对墙体的养护情况，液压撑腿63起到了稳定设备的作用。
29.第三步：接下来再启动水泵51，通过水泵51的作用将水通过水管52传输出去，接着通过安装在水管52表面的喷淋头53将水喷出，当一处位置喷洒完毕后，可以通过壳体1底部的移动轮2调整设备位置，对下一处墙体进行喷洒，这种方式比传统的人工洒水更加的省时省力，每个位置洒的水也更加的均匀，提高了设备的使用效果。
30.与相关技术相比较，本实用新型提供的一种建筑施工用装置式墙体养护装置具有如下有益效果：
31.对本装置设计有养护机构，对本装置设计有养护机构，设备在使用时，先通过注水管将水注入壳体内，然后启动水泵，通过水泵的作用将水通过水管传输出去，接着通过安装在水管表面的喷淋头将水喷出，当一处位置喷洒完毕后，可以通过壳体底部的移动轮调整设备位置，这种方式比传统的人工洒水更加的省时省力，每个位置洒的水也更加的均匀，提高了设备的使用效果。
32.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
