一种铝墙板钩挂安装结构的制作方法

本技术涉及室内装饰，更具体地说，特别涉及一种铝墙板钩挂安装结构。

背景技术：

1、墙面装饰的主要目的是提高建筑的艺术效果，美化环境保护，以及提高墙体的保温、隔热和隔声能力。目前，墙面装饰除了涂料类装饰外，还有将墙板安装到墙面上进行装饰。常见墙板主要为石材或者夹板，安装方式主要采用粘贴、打角码等方法进行安装。由于粘贴对施工要求高，一旦操作施工不当，那么墙板和墙面的粘合度就会大大降低，容易形成空鼓甚至出现脱落的现象。此外，这些安装方式拆装过程繁琐，一旦想更换不同风格的装饰墙体，往往需要经过复杂的施工过程，费时费力且成本较高。

技术实现思路

1、本实用新型提供了一种铝墙板钩挂安装结构，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种铝墙板钩挂安装结构，包括有框架以及安装在框架上的铝墙板；所述框架包括有多根纵横交错排列的横向安装槽及纵向安装槽；所述横向安装槽的截面呈u型结构，其两端的侧壁上设有避位槽；所述纵向安装槽的截面呈u型结构，其侧壁上设置多个钩槽以及缺口槽；所述铝墙板包括有多个装饰板，所述装饰板包括有面板及内框，所述内框的两侧壁的内侧各设有一对挂钩，每一个侧壁上的挂钩可卡入对应的钩槽以连接纵向安装槽。

2、优选地，所述钩槽整体呈l形，其设置有八字形槽口、滑槽及锁紧槽；所述挂钩整体呈l形，其包括有卡接板及侧面挡板，所述卡接板的宽度小于所述滑槽的宽度。

3、优选地，所述锁紧槽的侧壁上设有第一斜面，所述卡接板的内侧面上设有与所述第一斜面相配合的第二斜面，所述第一斜面的倾斜度大于所述第二斜面的倾斜度。

4、优选地，所述纵向安装槽的两端分别通过角码与墙体连接；所述横向安装槽与相邻的纵向安装槽之间通过固定件可拆卸连接。

5、优选地，所述固定件包括有十字固定件、t型固定件及l型固定件。

6、优选地，所述内框的两侧壁上分别设有与所述挂钩的位置相匹配的拆卸孔，所述内框的两侧壁的外表面上设有指示标记，所述指示标记位于所述拆卸孔旁。

7、优选地，所述横向安装槽及所述纵向安装槽的缝隙处填充有装饰条或者胶条。

8、优选地，所述面板的表面为平面结构或者异形曲面结构。

9、优选地，所述面板的表面还设置有纹理层，所述纹理层为皮质纹理层、木质纹理层、布质纹理层或者石材纹理层。

10、优选地，还包括有设于所述装饰板的背面的补强件，所述补强件为蜂窝芯、瓦楞芯或者加强筋。

11、与现有技术相比，本实用新型的有益效果是：本实用新型采用铝墙板代替传统的墙板，铝墙板由多个装饰板组成，装饰板与框架采用钩挂的方式安装，装饰板上设置挂钩，纵向安装板上设置与之配合的钩槽，通过挂钩与钩槽的卡合，能够实现比胶粘更牢固以及更安全的安装效果。本实用新型减轻工艺板的安装难度，有助于加快安装及拆卸速度，提升拆卸效率，并且可模块化生产，降低了消费者的产品购买及安装使用成本。

技术特征：

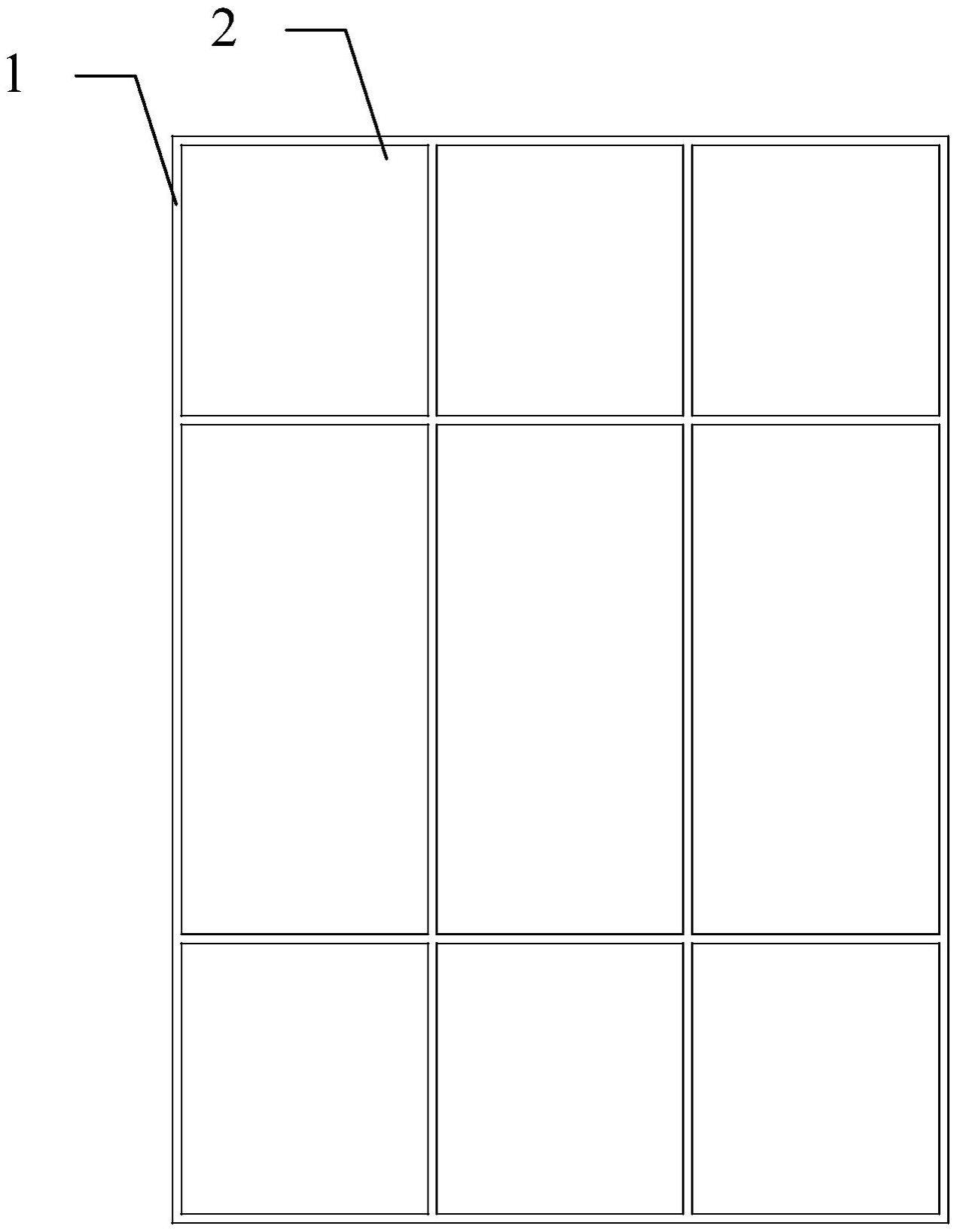

1.一种铝墙板钩挂安装结构，其特征在于，包括有框架(1)以及安装在框架上的铝墙板(2)；所述框架包括有多根纵横交错排列的横向安装槽(11)及纵向安装槽(12)；所述横向安装槽的截面呈u型结构，其两端的侧壁上设有避位槽；所述纵向安装槽的截面呈u型结构，其侧壁上设置多个钩槽(121)以及缺口槽(122)；所述铝墙板包括有多个装饰板(21)，所述装饰板包括有面板(211)及内框(212)，所述内框的两侧壁的内侧各设有一对挂钩(213)，每一个侧壁上的挂钩可卡入对应的钩槽以连接纵向安装槽。

2.根据权利要求1所述的铝墙板钩挂安装结构，其特征在于，所述钩槽整体呈l形，其设置有八字形槽口(1211)、滑槽(1212)及锁紧槽(1213)；所述挂钩整体呈l形，其包括有卡接板(2131)及侧面挡板(2132)，所述卡接板的宽度小于所述滑槽的宽度。

3.根据权利要求2所述的铝墙板钩挂安装结构，其特征在于，所述锁紧槽的侧壁上设有第一斜面，所述卡接板的内侧面上设有与所述第一斜面相配合的第二斜面，所述第一斜面的倾斜度大于所述第二斜面的倾斜度。

4.根据权利要求1所述的铝墙板钩挂安装结构，其特征在于，所述纵向安装槽的两端分别通过角码(3)与墙体(5)连接；所述横向安装槽与相邻的纵向安装槽之间通过固定件(4)可拆卸连接。

5.根据权利要求4所述的铝墙板钩挂安装结构，其特征在于，所述固定件包括有十字固定件(41)、t型固定件(42)及l型固定件(43)。

6.根据权利要求1所述的铝墙板钩挂安装结构，其特征在于，所述内框的两侧壁上分别设有与所述挂钩的位置相匹配的拆卸孔，所述内框的两侧壁的外表面上设有指示标记，所述指示标记位于所述拆卸孔旁。

7.根据权利要求1所述的铝墙板钩挂安装结构，其特征在于，所述横向安装槽及所述纵向安装槽的缝隙处填充有装饰条或者胶条。

8.根据权利要求1所述的铝墙板钩挂安装结构，其特征在于，所述面板的表面为平面结构或者异形曲面结构。

9.根据权利要求8所述的铝墙板钩挂安装结构，其特征在于，所述面板的表面还设置有纹理层，所述纹理层为皮质纹理层、木质纹理层、布质纹理层或者石材纹理层。

10.根据权利要求1至9中任一项所述的铝墙板钩挂安装结构，其特征在于，还包括有设于所述装饰板的背面的补强件，所述补强件为蜂窝芯、瓦楞芯或者加强筋。

技术总结
本技术公开了一种铝墙板钩挂安装结构，包括有框架及铝墙板；框架包括有横向安装槽及纵向安装槽；纵向安装槽的侧壁上设置多个钩槽以及缺口槽；铝墙板包括有多个装饰板，装饰板包括有面板及内框，内框的两侧壁的内侧各设有一对挂钩，每一个侧壁上的挂钩可卡入对应的钩槽以连接纵向安装槽。本技术通过采用钩挂的方式安装，装饰板上设置挂钩，纵向安装板上设置与之配合的钩槽，通过挂钩与钩槽的卡合，能够实现比胶粘更牢固以及更安全的安装效果。本技术有助于加快安装及拆卸速度，提升拆卸效率，降低了使用成本。

技术研发人员：余玲
受保护的技术使用者：大重华（广东）金属科技有限公司
技术研发日：20221109
技术公布日：2024/1/12
