一种保温外墙板加固工具的制作方法

1.本实用新型涉及板材加固技术领域，具体是指一种保温外墙板加固工具。


背景技术：

2.保温外墙板的主要作用是把建筑物的内部温度始终保持在最佳状态，而尽量减少能量损失，即散热，保温外墙板吧建筑物外表“包裹”保护起来，在满足了建筑物的保温性能的同时，大大延长了建筑物的寿命，保温外墙板是新建筑最好的外墙防护体系，也是老建筑物最好的维修体系，伴随着我国经济的快速发展，房屋建筑业也取得了显著的成就，保温外墙板在我国房屋建筑施工中得到了广泛的应用，目前采用的方法是将粘有粘合剂的保温外墙板粘接在外墙的外侧面上，然后再利用膨胀螺栓对保温外墙板进行固定，目前很多外墙是用空心砖铺设，由于膨胀螺栓对空心砖的锚固效果差，因此导致此种方法加固的保温外墙板起不到加固效果，不仅会影响施工质量，同时若保温外墙板脱落，还有可能造成人身伤害事故。


技术实现要素：

3.本实用新型要解决的技术问题是，提供一种适用于各种外墙种类的加固性能好的一种保温外墙板加固工具。
4.为解决上述技术问题，本实用新型提供的技术方案为：一种保温外墙板加固工具，包括外墙、保温外墙板及设置在两者中的管体，所述管体内设有螺纹，所述管体内转动设有与之相配合的加固螺杆，所述加固螺杆端部设有转动板，所述转动板设有一级拓展块，所述一级拓展块外滑动设有二级拓展块，所述二级拓展块外滑动设有三级拓展块，所述一级拓展块与二级拓展块间设有一级弹簧，所述二级拓展块与三级拓展块间设有二级弹簧，所述加固螺杆另一端设有对保温外墙板加固的加固装置。
5.作为改进，所述加固装置包括套接在加固螺杆上的固定套管，所述固定套管端部设有固定板，所述固定套管内部设有限位块，所述限位块上转动设有固定螺杆。
6.作为改进，所述固定螺杆延伸至加固螺杆内并通过螺纹转动连接。
7.作为改进，所述固定螺杆在限位块外侧设有固定螺母。
8.作为改进，所述固定套管为空心管状结构。
9.作为改进，所述管体短于外墙及保温外墙板的厚度和。
10.本实用新型与现有技术相比的优点在于：各级拓展块与弹簧相互配合，在穿过外墙后自动伸长，增大了加固螺杆与外墙内壁的接触面积，增强了加固螺杆对外墙的锚固效果，加固装置结构简单，与加固螺杆配合能够方便快捷的实现将保温外墙板固定的目的，并且本实用新型工具整体体积较小，安装完成后可以轻松的对安装部位进行美化，提高墙面及保温外墙板的整体性和美观性。
附图说明

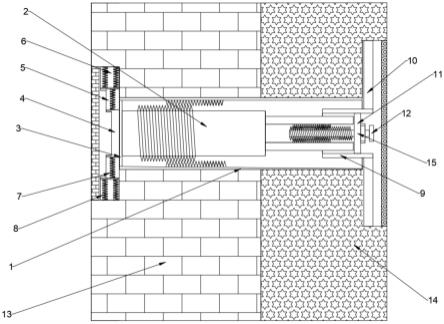

11.图1是本实用新型一种保温外墙板加固工具使用状态的结构示意图。
12.图2是本实用新型一种保温外墙板加固工具收缩状态的结构示意图。
13.如图所示：1、管体；2、加固螺杆；3、转动板；4、一级拓展块；5、二级拓展块；6、三级拓展块；7、一级弹簧；8、二级弹簧；9、固定套管；10、固定板；11、限位块；12、固定螺杆；13、外墙；14、保温外墙板；15、固定螺母。
具体实施方式
14.下面结合附图对本实用新型做进一步的详细说明。
15.结合附图1及附图2，一种保温外墙板加固工具，包括外墙13、保温外墙板14及设置在两者中的管体1，所述管体1短于外墙13及保温外墙板14的厚度和，所述管体1内设有螺纹，所述管体1内转动设有与之相配合的加固螺杆2，所述加固螺杆2端部设有转动板3，所述转动板3设有一级拓展块4，所述一级拓展块4外滑动设有二级拓展块5，所述二级拓展块5外滑动设有三级拓展块6，所述一级拓展块4与二级拓展块5间设有一级弹簧7，所述二级拓展块5与三级拓展块6间设有二级弹簧8，所述一级弹簧7与二级弹簧8在本实用新型工具收缩状态下为受挤压的收缩状态，所述加固螺杆2另一端设有对保温外墙板加固的加固装置。
16.结合附图1，所述加固装置包括套接在加固螺杆2上的固定套管9，所述固定套管9为空心管状结构，所述固定套管9端部设有固定板10，所述固定套管9内部设有限位块11，所述限位块11上转动设有固定螺杆12，所述固定螺杆12延伸至加固螺杆2内并通过螺纹转动连接，所述固定螺杆12在限位块11外侧设有固定螺母15。
17.本实用新型在具体实施时，分别在外墙13及保温外墙板14上开安装孔及安装位，安装孔内径稍大于管体1外径，将管体1插入安装孔，旋转加固螺杆2使一级弹簧7及二级弹簧8回弹至正常状态并分别带动二级拓展块5及三级拓展块6滑动，增加加固螺杆2与外墙13安装位的接触面积，将固定套管9套接至加固螺杆2上，旋转固定螺杆12，使固定板10与保温外墙板14安装位紧贴，旋转固定螺母15，对固定螺杆12进行位置固定，完成安装，根据需要对外墙13及保温外墙板14安装位进行美化。
18.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。


技术特征：
1.一种保温外墙板加固工具，包括外墙(13)、保温外墙板(14)及设置在两者中的管体(1)，其特征在于：所述管体(1)内设有螺纹，所述管体(1)内转动设有与之相配合的加固螺杆(2)，所述加固螺杆(2)端部设有转动板(3)，所述转动板(3)设有一级拓展块(4)，所述一级拓展块(4)外滑动设有二级拓展块(5)，所述二级拓展块(5)外滑动设有三级拓展块(6)，所述一级拓展块(4)与二级拓展块(5)间设有一级弹簧(7)，所述二级拓展块(5)与三级拓展块(6)间设有二级弹簧(8)，所述加固螺杆(2)另一端设有对保温外墙板加固的加固装置。2.根据权利要求1所述的一种保温外墙板加固工具，其特征在于：所述加固装置包括套接在加固螺杆(2)上的固定套管(9)，所述固定套管(9)端部设有固定板(10)，所述固定套管(9)内部设有限位块(11)，所述限位块(11)上转动设有固定螺杆(12)。3.根据权利要求2所述的一种保温外墙板加固工具，其特征在于：所述固定螺杆(12)延伸至加固螺杆(2)内并通过螺纹转动连接。4.根据权利要求2所述的一种保温外墙板加固工具，其特征在于：所述固定螺杆(12)在限位块(11)外侧设有固定螺母(15)。5.根据权利要求2所述的一种保温外墙板加固工具，其特征在于：所述固定套管(9)为空心管状结构。6.根据权利要求1所述的一种保温外墙板加固工具，其特征在于：所述管体(1)短于外墙(13)及保温外墙板(14)的厚度和。

技术总结
本实用新型公开了一种保温外墙板加固工具，包括外墙、保温外墙板及设置在两者中的管体，所述管体内设有螺纹，所述管体内转动设有与之相配合的加固螺杆，所述加固螺杆端部设有转动板，所述转动板设有一级拓展块，所述一级拓展块外滑动设有二级拓展块，所述二级拓展块外滑动设有三级拓展块，所述一级拓展块与二级拓展块间设有一级弹簧，所述二级拓展块与三级拓展块间设有二级弹簧，所述加固螺杆另一端设有对保温外墙板加固的加固装置，本实用新型与现有技术相比的优点在于：增强了加固螺杆对外墙的锚固效果，加固装置结构简单，与加固螺杆配合能够方便快捷的实现将保温外墙板固定的目的。目的。目的。


技术研发人员：渠福展 陈发滨 李春燕 席念仁 曹贺
受保护的技术使用者：中国建筑第五工程局有限公司
技术研发日：2022.11.12
技术公布日：2023/2/28
