一种便于拼装的幕墙用铝单板的制作方法

本技术涉及铝单板，尤其涉及一种便于拼装的幕墙用铝单板。

背景技术：

1、幕墙是建筑物的外墙护围，像幕布一样挂上去，故又称为悬挂墙，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由结构框架与镶嵌板材组成，不承担主体结构载荷与作用的建筑围护结构。一些幕墙使用铝单板来对其进行装饰和保护，现有的铝单板之间是通过使用螺栓来对其进行拼接，将铝单板固定在幕墙外壁需要在高架上进行工作，现有的铝单板在进行拼接时，需要先将两个铝单板的水平位置进行对齐，然后再使用螺栓对其进行固定，在将铝单板对齐后，需要一名工作人员用手固定需要安装的那块铝单板使其与另一块铝单板保持水平，然后另一名工作人员再使用螺栓来对其进行固定，拼装起来不方便，为此我们提出了一种便于拼装的幕墙用铝单板。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在拼装不方便的缺点，而提出的一种便于拼装的幕墙用铝单板。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种便于拼装的幕墙用铝单板，包括第一铝单板和第二铝单板，所述第一铝单板和第二铝单板侧壁均固定有上板，所述第一铝单板和第二铝单板另一侧壁均固定有下板，且下板与上板之间设置有连接机构；

4、所述连接机构包括两个插板和两个插槽，两个所述插槽分别开设在下板侧壁两侧，两个所述插板分别固定在上板侧壁两侧，且插板插设在插槽内，所述插板两侧与插槽之间均设置有限位机构，两个所述插板与下板之间设置有固定机构。

5、作为优选的技术方案，两个所述插槽侧壁均固定有橡胶垫。

6、作为优选的技术方案，所述限位机构包括限位槽和凹槽，所述限位槽开设在插板侧壁，所述凹槽开设在插槽侧壁，所述凹槽内插设有限位板，所述限位板侧壁插设在限位槽内，且限位板侧壁呈斜坡状，所述限位板另一侧壁固定有多个弹簧，多个所述弹簧一个固定在凹槽侧壁。

7、作为优选的技术方案，多个所述弹簧均呈压缩状态。

8、作为优选的技术方案，所述固定机构包括板槽和插孔，所述板槽开设在下板侧壁，所述插孔开设在板槽底部，且插孔贯穿两个插板和下板，所述插孔下方的下板内固定有螺帽，所述板槽内放置有转板，所述转板上方开设有转槽，所述转板下方固定有插杆，所述插杆一端穿过两个插板并固定有螺纹杆，且螺纹杆与螺帽通过螺纹连接。

9、本实用新型提出的一种便于拼装的幕墙用铝单板，有益效果在于：该铝单板在拼接时，只需要将第二铝单板的插板插入第一铝单板的插槽内，当插板完全插入插槽内时，通过限位机构便能够对插板进行限位，以此便能够对第一铝单板与第二铝单板进行对齐处理，工作人员在通过固定机构来对进行固定即可。

技术特征：

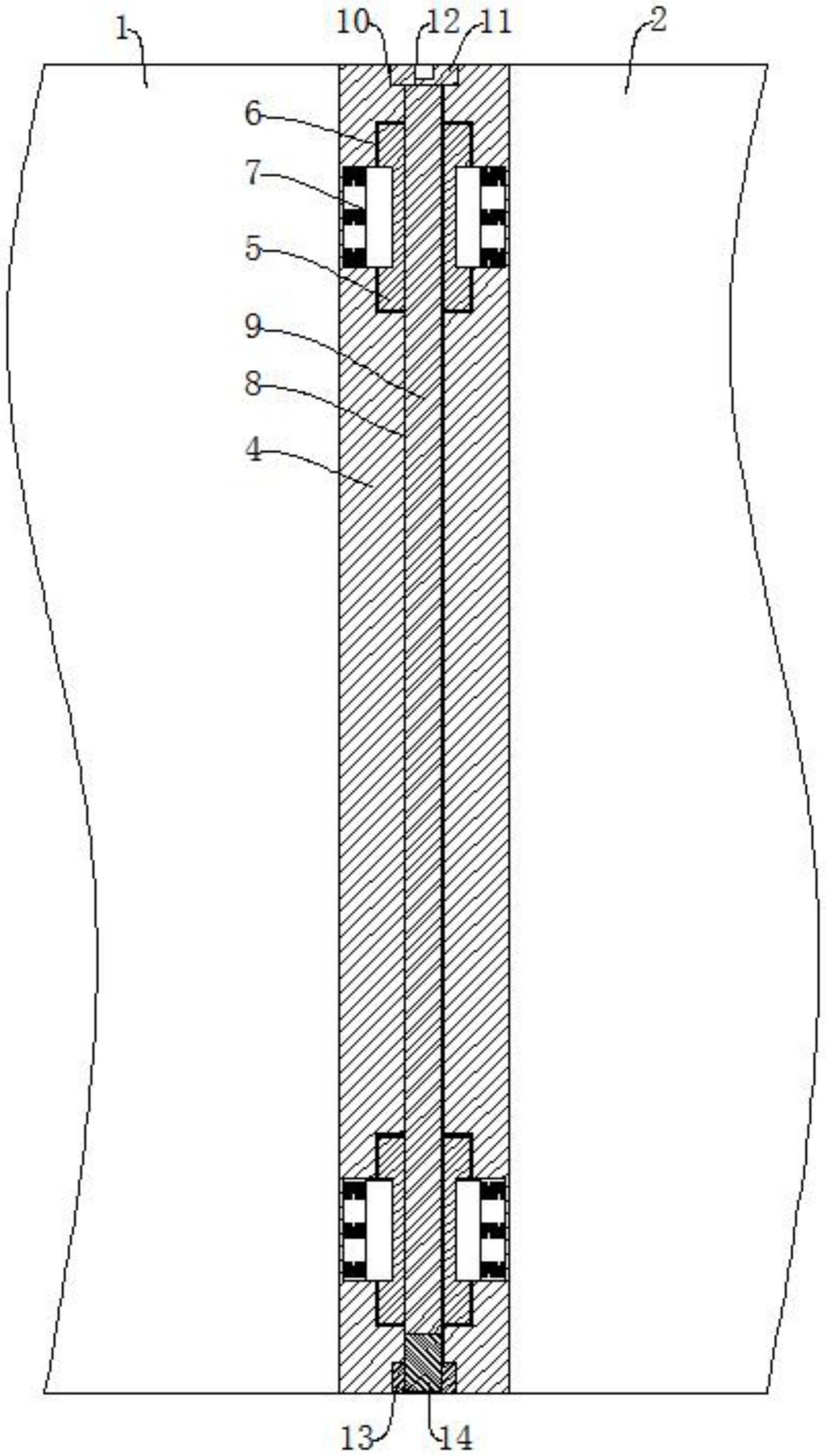

1.一种便于拼装的幕墙用铝单板，包括第一铝单板（1）和第二铝单板（2），其特征在于，所述第一铝单板（1）和第二铝单板（2）侧壁均固定有上板（3），所述第一铝单板（1）和第二铝单板（2）另一侧壁均固定有下板（4），且下板（4）与上板（3）之间设置有连接机构；

2.根据权利要求1所述的一种便于拼装的幕墙用铝单板，其特征在于，两个所述插槽（6）侧壁均固定有橡胶垫。

3.根据权利要求1所述的一种便于拼装的幕墙用铝单板，其特征在于，所述限位机构（7）包括限位槽（71）和凹槽（72），所述限位槽（71）开设在插板（5）侧壁，所述凹槽（72）开设在插槽（6）侧壁，所述凹槽（72）内插设有限位板（73），所述限位板（73）侧壁插设在限位槽（71）内，且限位板（73）侧壁呈斜坡状，所述限位板（73）另一侧壁固定有多个弹簧（74），多个所述弹簧（74）一个固定在凹槽（72）侧壁。

4.根据权利要求3所述的一种便于拼装的幕墙用铝单板，其特征在于，多个所述弹簧（74）均呈压缩状态。

5.根据权利要求3所述的一种便于拼装的幕墙用铝单板，其特征在于，所述固定机构包括板槽（10）和插孔（8），所述板槽（10）开设在下板（4）侧壁，所述插孔（8）开设在板槽（10）底部，且插孔（8）贯穿两个插板（5）和下板（4），所述插孔（8）下方的下板（4）内固定有螺帽（13），所述板槽（10）内放置有转板（11），所述转板（11）上方开设有转槽（12），所述转板（11）下方固定有插杆（9），所述插杆（9）一端穿过两个插板（5）并固定有螺纹杆（14），且螺纹杆（14）与螺帽（13）通过螺纹连接。

技术总结
本技术涉及铝单板技术领域，尤其是一种便于拼装的幕墙用铝单板，包括第一铝单板和第二铝单板，所述第一铝单板和第二铝单板侧壁均固定有上板，所述第一铝单板和第二铝单板另一侧壁均固定有下板，且下板与上板之间设置有连接机构。该铝单板在拼接时，只需要将第二铝单板的插板插入第一铝单板的插槽内，当插板完全插入插槽内时，通过限位机构便能够对插板进行限位。
