本技术涉及龙骨固定组件领域,尤其涉及墙体轻钢龙骨减振组件。
背景技术:
1、龙骨固定组件是用将龙骨固定在墙体上的组件,主要起到固定的作用。现有的龙骨固定组件只是简单的对龙骨的固定作用,但是由于安装的墙体不一定会是一个完整的平滑的墙面时,在安装墙板时出现不平整的情况。
2、专利号为201910799501.3的中国发明专利公开了一种龙骨组件及墙面组件,包括板条状的龙骨以及多组紧固部件;其中,多组所述紧固部件沿所述龙骨的延伸方向排布;每个所述紧固部件至少包括:调整部件,其包括用于伸入至结构墙体的螺杆以及形成于所述螺杆尾部的垫块,所述龙骨固定在所述垫块上以使得所述龙骨的上侧形成插条。现有的
技术实现思路
1、本实用新型的目的在于提供墙体轻钢龙骨减振组件,解决现有的技术问题。
2、为了实现上述目的,本实用新型采用的技术方案如下:
3、墙体轻钢龙骨减振组件,包括膨胀螺丝套杆、螺母、固定螺钉和减震龙骨套块,螺母套设在膨胀螺丝套杆的外侧,减震龙骨套块卡设在膨胀螺丝套杆的前端,固定螺钉穿过减震龙骨套块并与膨胀螺丝套杆螺纹连接固定减震龙骨套块。
4、进一步地,减震龙骨套块包括金属套层和弹性块,金属套层套设在弹性块的外侧。
5、进一步地,膨胀螺丝套杆包括螺纹空心杆和卡座垫块,卡座垫块设置在螺纹空心杆的一端,卡座垫块上设置有卡座螺钉孔,卡座螺钉孔与螺纹空心杆的空心设置在同一条直线上。
6、进一步地,螺纹空心杆的外侧设置有,内部空心孔内设置有内螺纹,螺母与螺纹空心杆螺纹连接,固定螺钉与螺纹空心杆的内螺纹螺纹连接。
7、进一步地,金属套层的前端设置有安装凹槽座,金属套层和弹性块的中间位置设置有螺钉孔,固定螺钉穿过金属套层和弹性块与螺纹空心杆固定连接。
8、进一步地,减震龙骨套块的后端两边设置有龙骨套槽,龙骨套槽的侧边上设置有龙骨两侧固定孔,龙骨套设在龙骨套槽内,龙骨与弹性块接触设置。
9、进一步地,龙骨包括设置在两边的龙骨侧边、龙骨凸边和龙骨贴槽,龙骨贴槽设置在中间位置,龙骨凸边设置在龙骨侧边与龙骨贴槽之间,设置螺栓穿过侧固定孔将龙骨与减震龙骨套块固定。
10、本实用新型由于采用了上述技术方案,具有以下有益效果:
11、本实用新型设置为一个套接结构,龙骨直接套进减震龙骨套块内,安装更加的方便,同时龙骨与弹性块接触设置,从而实现了龙骨具有弹性作用,在安装或者平时碰到安装板时,龙骨实现弹性,从而避免碰撞出现损坏的情况,具有减震的效果。

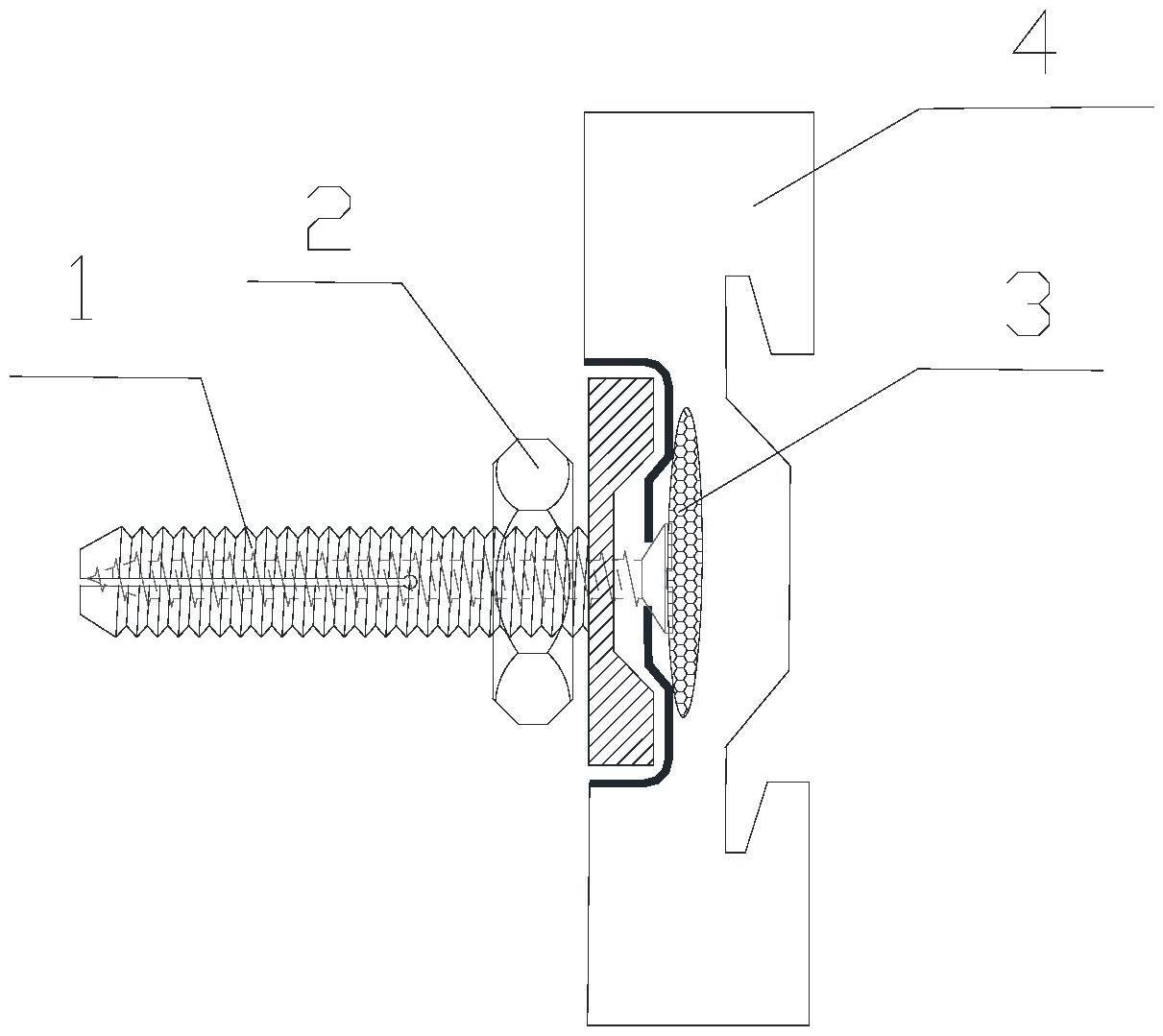

1.墙体轻钢龙骨减振组件,其特征在于:包括膨胀螺丝套杆(1)、螺母(2)、固定螺钉(3)和减震龙骨套块(4),螺母(2)套设在膨胀螺丝套杆(1)的外侧,减震龙骨套块(4)卡设在膨胀螺丝套杆(1)的前端,固定螺钉(3)穿过减震龙骨套块(4)并与膨胀螺丝套杆(1)螺纹连接固定减震龙骨套块(4)。
2.根据权利要求1所述的墙体轻钢龙骨减振组件,其特征在于:减震龙骨套块(4)包括金属套层(5)和弹性块(6),金属套层(5)套设在弹性块(6)的外侧。
3.根据权利要求2所述的墙体轻钢龙骨减振组件,其特征在于:膨胀螺丝套杆(1)包括螺纹空心杆和卡座垫块,卡座垫块设置在螺纹空心杆的一端,卡座垫块上设置有卡座螺钉孔,卡座螺钉孔与螺纹空心杆的空心设置在同一条直线上。
4.根据权利要求3所述的墙体轻钢龙骨减振组件,其特征在于:螺纹空心杆的外侧设置有,内部空心孔内设置有内螺纹,螺母(2)与螺纹空心杆螺纹连接,固定螺钉(3)与螺纹空心杆的内螺纹螺纹连接。
5.根据权利要求4所述的墙体轻钢龙骨减振组件,其特征在于:金属套层(5)的前端设置有安装凹槽座(7),金属套层(5)和弹性块(6)的中间位置设置有螺钉孔(10),固定螺钉(3)穿过金属套层(5)和弹性块(6)与螺纹空心杆固定连接。
6.根据权利要求5所述的墙体轻钢龙骨减振组件,其特征在于:减震龙骨套块(4)的后端两边设置有龙骨套槽(8),龙骨套槽(8)的侧边上设置有龙骨两侧固定孔(9),龙骨(11)套设在龙骨套槽(8)内,龙骨(11)与弹性块接触设置。
