一种建筑抗震砌体结构的制作方法

本技术涉及建筑，尤其涉及一种建筑抗震砌体结构。

背景技术：

1、在现有技术中，根据公告号：cn211850160u一种抗震保温建筑砌体墙结构，包括墙体，所述墙体内壁设置有固定杆，所述固定杆表面开设有第一凹槽，所述第一凹槽内设置有限位杆；本实用新型，通过设置固定杆和固定盘，当人们需要对墙体进行固定时，人们首先将限位杆放置到第一凹槽内，然后人们在转动转盘，从而可以带动转轴转动，同时可以带动螺纹柱转动，在螺纹柱和螺纹管的相互作用下，从而可以带动第一卡块与第一卡槽相匹配，进而可以对限位杆进行固定，在固定杆和固定盘的相互作用下，从而人们在对墙体进行固定时更加快捷，进而可以对墙体进行固定，同时增加了墙体的固定性，从而达到了抗震的效果。

2、但是上述技术方案由于没有相关的定位装置，使得在安装在地面上时，还需在地面上开设地基槽，所以比较麻烦，所以我们提出一种建筑抗震砌体结构。

技术实现思路

1、本实用新型的目的是为了解决现有的技术方案由于没有相关的定位装置，使得在安装在地面上时，还需在地面上开设地基槽，所以比较麻烦的缺点，而提出的一种建筑抗震砌体结构。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种建筑抗震砌体结构，包括底板，所述底板的顶部固定安装有中空墙板，底板的底部中心位置上固定安装有定位锚杆，底板上对称连接有多个加固组件，底板的顶部对称转动连接有压杆，且压杆的数量为两个，压杆分别与对应的加固组件相配合，压杆的一端安装有连接组件，且两个连接组件分别与中空墙板的左侧底部和右侧底部相连接。

4、借由上述结构，可在同时翻转两个压杆，可使得多个加固组件向下移动，以此可利用加固组件能够进一步的增强中空墙板的支撑稳定力，并且在两个连接组件均与中空墙板进行连接后，可对两个压杆进行限位，以此可使得多个加固组件处于稳定状态，能够保证中空墙板处于稳定状态。

5、优选的，所述加固组件包括限位环、加固锚杆和压板，限位环固定安装在底板的顶部，加固锚杆分别贯穿限位环和底板并与限位环的内壁滑动连接，加固锚杆的顶部与压板的底部固定连接，压板与压杆的底部相连接。

6、进一步的，利用加固锚杆接受到压杆的动力后，可向下移动，以此可利用加固锚杆与土壤的插接力，能够实现对底板进行定位加固。

7、优选的，所述中空墙板内固定安装有支撑格栅，且两个连接组件相互靠近的一侧均延伸至中空墙板内并分别与支撑格栅的左侧底部和右侧底部相连接。

8、进一步的，利用支撑格栅能够有效的增强中空墙板的支撑强度。

9、优选的，所述连接组件包括固定板、卡装构件、螺杆和螺母，固定板固定安装在压杆的一端，卡装构件安装在中空墙板的侧面，且固定板上开设有卡槽，卡装构件的底部延伸至卡槽内并与卡槽的内壁相卡装，卡槽的底部内壁上安装有定位构件，定位构件的底部延伸至固定板的下方并与底板的顶部相卡装，螺母固定安装在支撑格栅的侧面底部，螺杆的一端分别贯穿固定板和卡装构件并延伸至螺母内，螺杆与螺母螺纹连接。

10、进一步的，利用卡装构件能够对固定板进行稳定的限位，并且利用螺杆能够实现对固定板和卡装构件进行稳定连接。

11、优选的，所述卡装构件包括限位条和卡装滑板，限位条固定安装在中空墙板的侧面，卡装滑板与限位条滑动连接，卡装滑板的底部延伸至卡槽内并与卡槽的内壁相卡装，卡装滑板上开设有固定孔，螺杆贯穿固定孔。

12、进一步的，利用卡装滑板和卡槽进行卡装，以此能够对固定板进行稳定限位。

13、优选的，所述定位构件包括定位杆和压缩弹簧，卡槽的底部内壁上开设有定位槽，定位杆的底端贯穿定位槽的底部内壁并延伸至固定板的下方，定位杆的顶端与卡装滑板的底部相接触，底板的顶部对称开设有制动槽，且定位杆的底端延伸至制动槽内并与制动槽的内壁相卡装，压缩弹簧套设在定位杆上，且压缩弹簧的顶端和底端分别与定位杆的顶端和定位槽的底部内壁固定连接。

14、进一步的，利用定位杆和制动槽进行卡装连接，可防止固定板发生横向移动，实现对固定板进行稳定的支撑定位。

15、有益效果：

16、1、本实用新型中，在将底板放置在地面上后，首先将定位锚杆插入土壤内，之后可同时反转两个压杆，使得压杆分别与位于同一侧的两个压板进行接触，此时在压杆的压力作用下，能够推动加固锚杆向下移动，即可使得加固锚杆插入土壤内，直至固定板移动至底板相接触，此时可使得多个加固锚杆同时插入土壤内，以此能够实现对中空墙板进行稳定的定位；

17、2、本实用新型中，通过向下推动卡装滑板，使得卡装滑板移入卡槽内，此时可使得卡装滑板与卡槽进行稳定的卡装，并且在向下推动卡装滑板时，可推动定位杆向下移动，直至定位杆与制动槽进行卡装，以此可实现对固定板进行横向限位，在将卡装滑板移入卡槽内后，可将螺杆插过固定板和卡装滑板上的固定孔并移入螺母内，之后通过扭转螺杆，使得螺杆与螺母进行螺纹连接，即可实现对固定板进行稳定制动，进一步，可利用压杆对加固锚杆进行稳定的限位，所以能够使得中空墙板处于稳定状态，能够经受得住强烈的震动；

18、本实用新型中：通过同时翻转两个压杆,可将加固锚杆向下推送，使得加固锚杆移入土壤内，之后可使得两个连接组件均与支撑格栅进行稳定的连接，以此可使得多个加固锚杆不会向上发生移动，所以能够使得中空墙板处于稳定状态，抗震性能能够有效提升，并且无需在地面预先挖槽，所以在安装时，具有方便性。

技术特征：

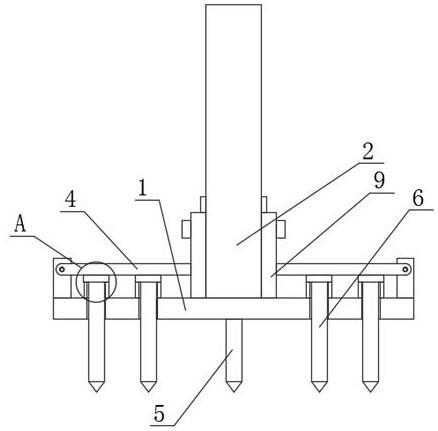

1.一种建筑抗震砌体结构，包括底板（1），其特征在于，所述底板（1）的顶部固定安装有中空墙板（2），底板（1）的底部中心位置上固定安装有定位锚杆（5），底板（1）上对称连接有多个加固组件，底板（1）的顶部对称转动连接有压杆（4），且压杆（4）的数量为两个，压杆（4）分别与对应的加固组件相配合，压杆（4）的一端安装有连接组件，且两个连接组件分别与中空墙板（2）的左侧底部和右侧底部相连接。

2.根据权利要求1所述的一种建筑抗震砌体结构，其特征在于，所述加固组件包括限位环（7）、加固锚杆（6）和压板（8），限位环（7）固定安装在底板（1）的顶部，加固锚杆（6）分别贯穿限位环（7）和底板（1）并与限位环（7）的内壁滑动连接，加固锚杆（6）的顶部与压板（8）的底部固定连接，压板（8）与压杆（4）的底部相连接。

3.根据权利要求1所述的一种建筑抗震砌体结构，其特征在于，所述中空墙板（2）内固定安装有支撑格栅（3），且两个连接组件相互靠近的一侧均延伸至中空墙板（2）内并分别与支撑格栅（3）的左侧底部和右侧底部相连接。

4.根据权利要求1所述的一种建筑抗震砌体结构，其特征在于，所述连接组件包括固定板（9）、卡装构件、螺杆（12）和螺母（13），固定板（9）固定安装在压杆（4）的一端，卡装构件安装在中空墙板（2）的侧面，且固定板（9）上开设有卡槽，卡装构件的底部延伸至卡槽内并与卡槽的内壁相卡装，卡槽的底部内壁上安装有定位构件，定位构件的底部延伸至固定板（9）的下方并与底板（1）的顶部相卡装，螺母（13）固定安装在支撑格栅（3）的侧面底部，螺杆（12）的一端分别贯穿固定板（9）和卡装构件并延伸至螺母（13）内，螺杆（12）与螺母（13）螺纹连接。

5.根据权利要求4所述的一种建筑抗震砌体结构，其特征在于，所述卡装构件包括限位条（10）和卡装滑板（11），限位条（10）固定安装在中空墙板（2）的侧面，卡装滑板（11）与限位条（10）滑动连接，卡装滑板（11）的底部延伸至卡槽内并与卡槽的内壁相卡装，卡装滑板（11）上开设有固定孔，螺杆（12）贯穿固定孔。

6.根据权利要求4所述的一种建筑抗震砌体结构，其特征在于，所述定位构件包括定位杆（14）和压缩弹簧（15），卡槽的底部内壁上开设有定位槽，定位杆（14）的底端贯穿定位槽的底部内壁并延伸至固定板（9）的下方，定位杆（14）的顶端与卡装滑板（11）的底部相接触，底板（1）的顶部对称开设有制动槽，且定位杆（14）的底端延伸至制动槽内并与制动槽的内壁相卡装，压缩弹簧（15）套设在定位杆（14）上，且压缩弹簧（15）的顶端和底端分别与定位杆（14）的顶端和定位槽的底部内壁固定连接。

技术总结
本技术属于建筑技术领域，尤其是一种建筑抗震砌体结构，针对现有的技术方案由于没有相关的定位装置，使得在安装在地面上时，还需在地面上开设地基槽，所以比较麻烦的问题，现提出如下方案，其包括底板，所述底板的顶部固定安装有中空墙板，底板的底部中心位置上固定安装有定位锚杆，底板上对称连接有多个加固组件，有益效果：通过同时翻转两个压杆,可将加固锚杆向下推送，使得加固锚杆移入土壤内，之后可使得两个连接组件均与支撑格栅进行稳定的连接，以此可使得多个加固锚杆不会向上发生移动，所以能够使得中空墙板处于稳定状态，抗震性能能够有效提升，并且无需在地面预先挖槽，所以在安装时，具有方便性。

技术研发人员：鄢晓丹,林品伟,蔡廷坤,缪义华,张彬彬
受保护的技术使用者：精易建工集团有限公司
技术研发日：20221125
技术公布日：2024/1/13
