一种建筑水电安装用开槽设备的制作方法

本技术属于水电安装领域，特别涉及一种建筑水电安装用开槽设备。

背景技术：

1、水电开槽机能根据施工不同需求一次性开出不同角度、宽度、深度的线槽，并且无需其他的辅助工具，根据不同需要开出不同角度、宽度、深度的线槽的设备。

2、现今施工人员在使用水电开槽机对高处的墙体进行开槽时，往往需要借助支架，施工人员在高处对墙体进行开槽工作时，需要对着墙面用双手用力压着开槽机，因此这样的高处作业方式存在一定的危险性，震动频率高，施工人员在长时间作业时容易导致手臂肌肉酸痛，从而影响工作效率和工作质量，且现有的开槽机在开槽时会产生很多的灰尘，很可能导致灰尘进入眼睛，从而影响工作人员的身体不适。

技术实现思路

1、针对背景技术中提到的问题，本实用新型的目的是提供一种建筑水电安装用开槽设备，以解决开槽的问题。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：

3、一种建筑水电安装用开槽设备，包括板面，所述板面的上端固定连接有架体，所述架体的一侧开设有滑孔，所述架体的上端固定连接有调节组件，所述调节组件的一侧固定连接有固定板，所述固定板的上端固定连接有开槽机体，所述开槽机体的一侧固定连接有开槽件，所述板面的上端位于架体的右侧固定连接有吸尘组件。

4、进一步地，作为优选技术方案，所述调节组件包括设置在架体上端的电机，所述电机的输出轴固定连接有螺纹杆，所述螺纹杆的另一端固定连接有轴承，所述轴承的外圈固定连接有板面，所述螺纹杆的外侧螺纹连接有螺纹件，所述架体的上端固定连接有第一防护壳，所述第一防护壳将电机所包裹。

5、进一步地，作为优选技术方案，所述架体的背面固定连接有把手，所述把手的外侧固定连接有防滑垫。

6、进一步地，作为优选技术方案，所述板面的下端固定连接有万向轮。

7、进一步地，作为优选技术方案，所述吸尘组件包括设置在板面上端的过滤箱，所述过滤箱的上端固定连接有吸风机，所述吸风机的一端固定连接有排气管，所述吸风机的另一端贯穿过滤箱，所述过滤箱的上端固定连接有进气管，所述进气管的另一端固定连接有固定板，所述固定板的正面开设有进气口，所述过滤箱的内部固定连接有滤网，所述滤网将吸风机所包裹。

8、进一步地，作为优选技术方案，所述过滤箱的上端固定连接有第二防护壳，所述第二防护壳将吸风机所包裹。

9、进一步地，作为优选技术方案，所述架体的一侧固定连接有刻度尺。

10、进一步地，作为优选技术方案，所述过滤箱的内部下端滑动连接有收集盒，所述收集盒的另一端贯穿过滤箱固定连接有拉板，所述拉板的内侧固定连接有密封垫。

11、综上所述，本实用新型主要具有以下有益效果：

12、第一、通过设置的调节组件，在需要对墙面进行开槽时，首先通过打开开槽机体，使得开槽机体带动开槽件转动，然后通过启动电机，使得电机带动螺纹杆转动，在螺纹杆的转动下螺纹件可以起到一个向上的移动，因为固定板是与螺纹件固定连接的，从而使得在螺纹件转动的同时，开槽机体方可起到一个调节的作用，通过刻度尺可以精准的对墙面某一位置进行开槽，而在开槽时就可以通过把手像前推动装置即可，通过上述结构避免了现今施工人员在使用水电开槽机对高处的墙体进行开槽时，往往需要借助支架，施工人员在高处对墙体进行开槽工作时，需要对着墙面用双手用力压着开槽机，因此这样的高处作业方式存在一定的危险性，震动频率高，施工人员在长时间作业时容易导致手臂肌肉酸痛，从而影响工作效率和工作质量的情况；

13、第二、通过设置的吸尘组件，在开槽时，打开吸风机在吸风机的作用下，使得正在开槽的墙面所产生的灰尘首先通过进气口，达到进气管，在由进气管到达过滤箱，使得在灰尘进入到过滤箱时，在滤网的作用下灰尘会被过滤在过滤箱，然而可以会从排气管内排出，从而起到一个吸尘的作用，通过上述结构避免了现有的开槽机在开槽时会产生很多的灰尘，很可能导致灰尘进入眼睛，从而影响工作人员的身体不适的情况。

技术特征：

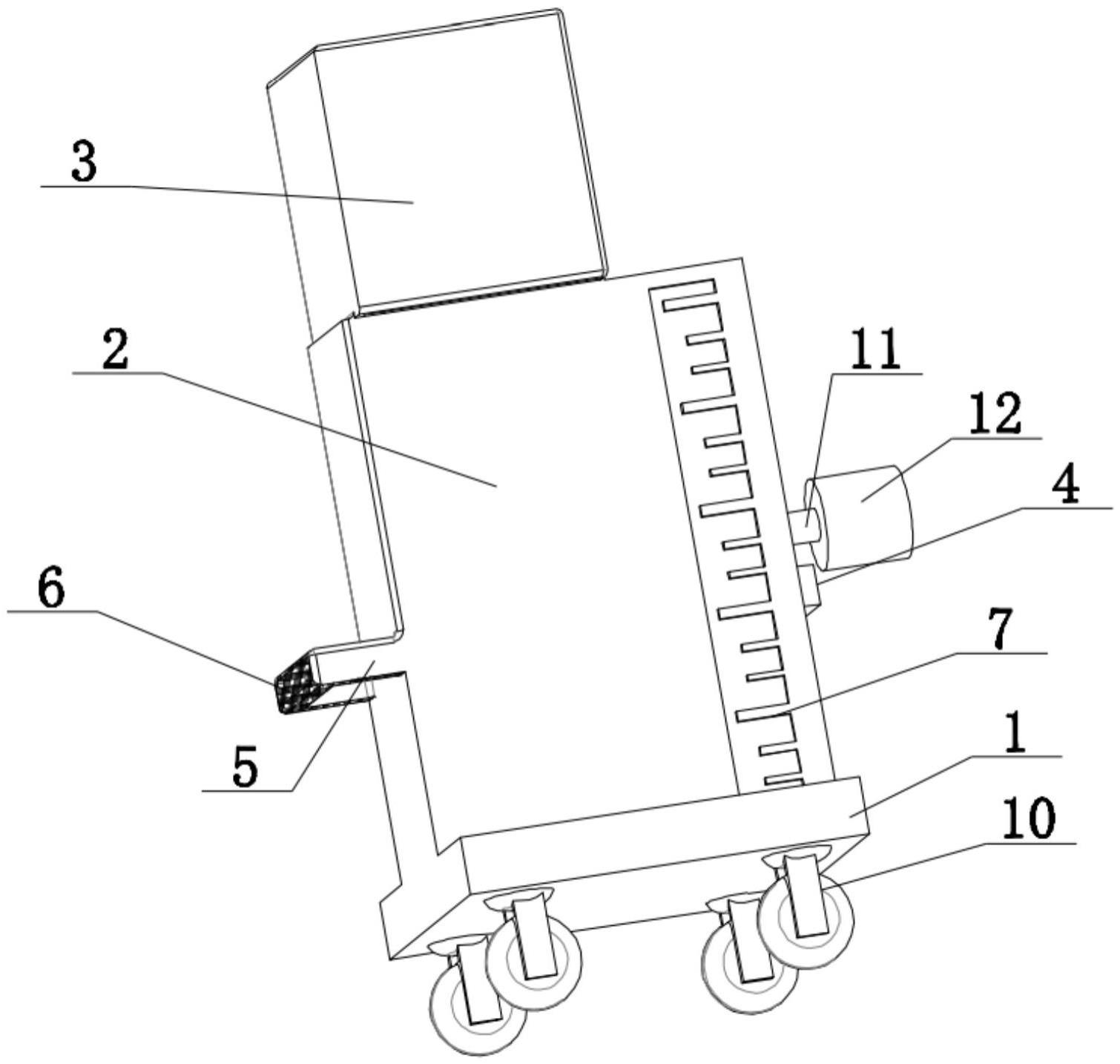

1.一种建筑水电安装用开槽设备，其特征在于：包括板面(1)，所述板面(1)的上端固定连接有架体(2)，所述架体(2)的一侧开设有滑孔(16)，所述架体(2)的上端固定连接有调节组件(8)，所述调节组件(8)的一侧固定连接有固定板(4)，所述固定板(4)的上端固定连接有开槽机体(11)，所述开槽机体(11)的一侧固定连接有开槽件(12)，所述板面(1)的上端位于架体(2)的右侧固定连接有吸尘组件(9)。

2.根据权利要求1所述的一种建筑水电安装用开槽设备，其特征在于：所述调节组件(8)包括设置在架体(2)上端的电机(81)，所述电机(81)的输出轴固定连接有螺纹杆(82)，所述螺纹杆(82)的另一端固定连接有轴承(83)，所述轴承(83)的外圈固定连接有板面(1)，所述螺纹杆(82)的外侧螺纹连接有螺纹件(84)，所述架体(2)的上端固定连接有第一防护壳(3)，所述第一防护壳(3)将电机(81)所包裹。

3.根据权利要求1所述的一种建筑水电安装用开槽设备，其特征在于：所述架体(2)的背面固定连接有把手(5)，所述把手(5)的外侧固定连接有防滑垫(6)。

4.根据权利要求1所述的一种建筑水电安装用开槽设备，其特征在于：所述板面(1)的下端固定连接有万向轮(10)。

5.根据权利要求1所述的一种建筑水电安装用开槽设备，其特征在于：所述吸尘组件(9)包括设置在板面(1)上端的过滤箱(93)，所述过滤箱(93)的上端固定连接有吸风机(91)，所述吸风机(91)的一端固定连接有排气管(92)，所述吸风机(91)的另一端贯穿过滤箱(93)，所述过滤箱(93)的上端固定连接有进气管(95)，所述进气管(95)的另一端固定连接有固定板(4)，所述固定板(4)的正面开设有进气口(96)，所述过滤箱(93)的内部固定连接有滤网(94)，所述滤网(94)将吸风机(91)所包裹。

6.根据权利要求5所述的一种建筑水电安装用开槽设备，其特征在于：所述过滤箱(93)的上端固定连接有第二防护壳(17)，所述第二防护壳(17)将吸风机(91)所包裹。

7.根据权利要求1所述的一种建筑水电安装用开槽设备，其特征在于：所述架体(2)的一侧固定连接有刻度尺(7)。

8.根据权利要求5所述的一种建筑水电安装用开槽设备，其特征在于：所述过滤箱(93)的内部下端滑动连接有收集盒(15)，所述收集盒(15)的另一端贯穿过滤箱(93)固定连接有拉板(13)，所述拉板(13)的内侧固定连接有密封垫(14)。

技术总结
本技术公开了一种建筑水电安装用开槽设备，包括板面，所述板面的上端固定连接有架体，所述架体的一侧开设有滑孔，所述架体的上端固定连接有调节组件，所述调节组件的一侧固定连接有固定板。本技术采用上述结构，避免了现今施工人员在使用水电开槽机对高处的墙体进行开槽时，往往需要借助支架，施工人员在高处对墙体进行开槽工作时，需要对着墙面用双手用力压着开槽机，因此这样的高处作业方式存在一定的危险性，震动频率高，施工人员在长时间作业时容易导致手臂肌肉酸痛，从而影响工作效率和工作质量的情况，同时也避免了现有的开槽机在开槽时会产生很多的灰尘，很可能导致灰尘进入眼睛，从而影响工作人员的身体不适的情况。

技术研发人员：王天气
受保护的技术使用者：王天气
技术研发日：20221124
技术公布日：2024/1/13
