便于周转的可调节式预留孔模板的制作方法

本技术涉及模板领域，特别涉及便于周转的可调节式预留孔模板。

背景技术：

1、在建筑工程中，结构设计通常不是单一施工，同时需要考虑配合水电安装及暖通等设备安装。因此在结构施工过程中，需要对水电等附属工程的孔洞进行预留，通常情况下预留孔洞多为圆形，且多数采用pvc套管进行留洞。

2、经检索，专利号为cn111593809a，公开了一种便捷的预留孔洞成型模板，无需经过工厂定制，可直接根据现场不同情况进行制作，制作方法简单，现场适用性较强，能够大大加快施工进度，然而该预留孔洞成型模板需要根据现场的孔洞进行现场制作，而制作过程就需要一定的时间，且增加了工作人员的劳动强度，并降低了工作效率。

技术实现思路

1、本实用新型要解决的技术问题是提供便于周转的可调节式预留孔模板，现有的预留孔洞成型模板需要根据现场的孔洞进行现场制作，而制作过程就需要一定的时间，且增加了工作人员的劳动强度，并降低了工作效率。

2、为了解决上述技术问题，本实用新型的技术方案为，便于周转的可调节式预留孔模板，包括主模板，还包括第一模板，所述第一模板的外侧设置有第三模板，所述第三模板与第一模板之间设置有若干组第二模板，所述主模板的外侧面靠近顶部固定连接有四组第一滑块，所述第一模板的外侧面靠近顶部均固定连接有四组第二滑块，若干组所述第二模板的外侧面靠近顶部均固定连接有四组第三滑块。

3、作为本实用新型的进一步方案：所述主模板位于第一模板的内侧，所述第一模板的内侧面开设有四组第一滑槽，且主模板通过四组第一滑块配合四组第一滑槽与第一模板滑动连接。

4、作为本实用新型的进一步方案：若干组所述第二模板的内侧均开设有四组第二滑槽，且第一模板通过第二滑块配合第二滑槽与第二模板滑动连接，若干组第二模板通过第三滑块配合第二滑槽而相互滑动连接。

5、作为本实用新型的进一步方案：所述第三模板的内侧面开设有四组第三滑槽，且第三模板通过四组第三滑块配合第三滑槽与第二模板滑动连接，所述第三模板的外侧面靠近底部固定套接有外环板。

6、作为本实用新型的进一步方案：所述主模板的内底部固定连接有转动杆，所述转动杆的上表面中间位置固定连接有转动轴，所述转动轴的上端固定连接有转动把手，且转动轴的外侧面靠近顶部固定套接有旋转环，所述转动杆的上方设置有活动载杆，所述活动载杆的上方设置有承载盘。

7、作为本实用新型的进一步方案：所述承载盘与活动载杆之间固定连接有四组连接杆，所述活动载杆的外侧固定连接有限位环，所述主模板的内侧面靠近顶部开设有环形槽，所述承载盘的上表面固定连接有固定把手。

8、作为本实用新型的进一步方案：所述转动把手位于承载盘的上侧，且旋转环活动安装在承载盘的内部中间位置，所述转动杆与活动载杆的形状均呈十字型设置。

9、作为本实用新型的进一步方案：所述转动轴与活动载杆活动连接，所述主模板通过转动轴配合转动杆转动安装在第一模板的内部。

10、作为本实用新型的进一步方案：四组所述连接杆关于转动轴对称设置，所述限位环位于环形槽的内部，所述活动载杆通过限位环配合环形槽与主模板活动连接。

11、本实用新型采用上述技术方案，与现有技术相比，具有以下优点：通过四组第一滑块配合四组第一滑槽使得第一模板滑动安装在主模板的外侧，再通过第二滑块配合第二滑槽使得第二模板滑动安装在第一模板的外侧，接着通过第三滑块配合第二滑槽使得若干组第二模板相互滑动连接，并通过第三滑块配合第三滑槽使得第三模板滑动安装在第二模板的外侧，能够通过组合将模板安置在不同内径大小的预留孔洞内部，适用性强，无需现场制作，节省时间。

12、通过一只手来手持固定把手，而另一只手则旋转承载盘上侧的转动把手，以在旋转环的配合下带动转动轴进行旋转，从而带动转动杆进行转动，进而带动主模板、第一模板、第二模板、第三模板一同旋转，此时主模板通过限位环配合环形槽与活动载杆活动连接，具有便捷的周转调节功能，方便操作使用。

技术特征：

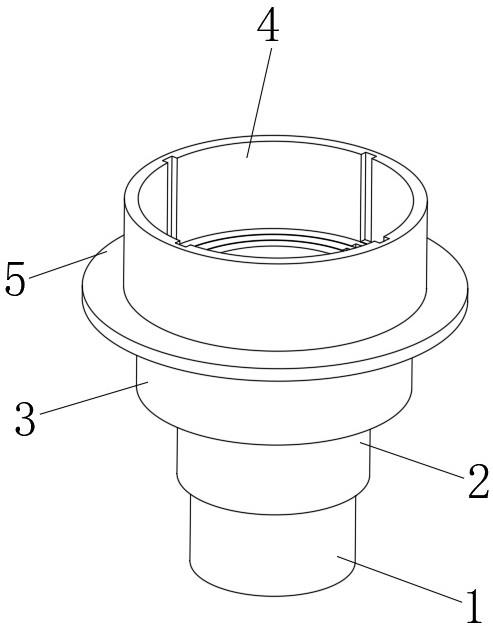

1.便于周转的可调节式预留孔模板，包括主模板（1），其特征在于：还包括第一模板（2），所述第一模板（2）的外侧设置有第三模板（4），所述第三模板（4）与第一模板（2）之间设置有若干组第二模板（3），所述主模板（1）的外侧面靠近顶部固定连接有四组第一滑块（6），所述第一模板（2）的外侧面靠近顶部均固定连接有四组第二滑块（8），若干组所述第二模板（3）的外侧面靠近顶部均固定连接有四组第三滑块（10）。

2.根据权利要求1所述的便于周转的可调节式预留孔模板，其特征在于：所述主模板（1）位于第一模板（2）的内侧，所述第一模板（2）的内侧面开设有四组第一滑槽（7），且主模板（1）通过四组第一滑块（6）配合四组第一滑槽（7）与第一模板（2）滑动连接。

3.根据权利要求1所述的便于周转的可调节式预留孔模板，其特征在于：若干组所述第二模板（3）的内侧均开设有四组第二滑槽（9），且第一模板（2）通过第二滑块（8）配合第二滑槽（9）与第二模板（3）滑动连接，若干组第二模板（3）通过第三滑块（10）配合第二滑槽（9）而相互滑动连接。

4.根据权利要求1所述的便于周转的可调节式预留孔模板，其特征在于：所述第三模板（4）的内侧面开设有四组第三滑槽（11），且第三模板（4）通过四组第三滑块（10）配合第三滑槽（11）与第二模板（3）滑动连接，所述第三模板（4）的外侧面靠近底部固定套接有外环板（5）。

5.根据权利要求1所述的便于周转的可调节式预留孔模板，其特征在于：所述主模板（1）的内底部固定连接有转动杆（16），所述转动杆（16）的上表面中间位置固定连接有转动轴（14），所述转动轴（14）的上端固定连接有转动把手（13），且转动轴（14）的外侧面靠近顶部固定套接有旋转环（15），所述转动杆（16）的上方设置有活动载杆（17），所述活动载杆（17）的上方设置有承载盘（12）。

6.根据权利要求5所述的便于周转的可调节式预留孔模板，其特征在于：所述承载盘（12）与活动载杆（17）之间固定连接有四组连接杆（18），所述活动载杆（17）的外侧固定连接有限位环（19），所述主模板（1）的内侧面靠近顶部开设有环形槽（20），所述承载盘（12）的上表面固定连接有固定把手（21）。

7.根据权利要求5所述的便于周转的可调节式预留孔模板，其特征在于：所述转动把手（13）位于承载盘（12）的上侧，且旋转环（15）活动安装在承载盘（12）的内部中间位置，所述转动杆（16）与活动载杆（17）的形状均呈十字型设置。

8.根据权利要求7所述的便于周转的可调节式预留孔模板，其特征在于：所述转动轴（14）与活动载杆（17）活动连接，所述主模板（1）通过转动轴（14）配合转动杆（16）转动安装在第一模板（2）的内部。

9.根据权利要求6所述的便于周转的可调节式预留孔模板，其特征在于：四组所述连接杆（18）关于转动轴（14）对称设置，所述限位环（19）位于环形槽（20）的内部，所述活动载杆（17）通过限位环（19）配合环形槽（20）与主模板（1）活动连接。

技术总结
本技术公开了便于周转的可调节式预留孔模板，涉及模板领域，包括主模板，还包括第一模板，第一模板的外侧设置有第三模板，第三模板与第一模板之间设置有若干组第二模板，主模板的外侧面靠近顶部固定连接有四组第一滑块，第一模板的外侧面靠近顶部均固定连接有四组第二滑块，若干组所述第二模板的外侧面靠近顶部均固定连接有四组第三滑块，主模板位于第一模板的内侧，第一模板的内侧面开设有四组第一滑槽；本技术的优点在于：能够通过组合将模板安置在不同内径大小的预留孔洞内部，适用性强，无需现场制作，节省时间，且具有便捷的周转调节功能，方便操作使用。
