一种地暖反射膜组件的制作方法

本技术涉及地暖铺装结构，更具体的说是涉及一种地暖反射膜组件。

背景技术：

1、地暖纯铝反射膜是地暖铺材中的一种，通常是由真空镀铝膜等材料带有彩色印格的聚酯膜和玻璃纤维复合加工而成，其在地暖中的作用主要是防止热量从地下散失，以及起到向上反射热量的作用，从而有效的提高热量反射和辐射能力，确保室内温度的恒定。

2、而现有的地暖在铺装时，一般是依次进行保温板、反射膜、地暖管、水泥层、地板等的铺装，如cn114673319a，名称为一种高强高保温气凝胶地板供暖构造，也就是一层一层地铺装，尤其是保温板和反射膜的铺装效率较低，费时费力，严重制约了地暖结构的铺装；此外现有铺装地暖管时，需要一边地暖管铺设一边铺设管卡的结构，造成施工效率大大降低。

3、因此，如何提供一种能够极大提高地暖结构的铺装效率的地暖反射膜组件是本领域技术人员亟需解决的问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种能够极大提高地暖结构的铺装效率的地暖反射膜组件。

2、为了实现上述目的，本实用新型采用如下技术方案：

3、一种地暖反射膜组件，包括：

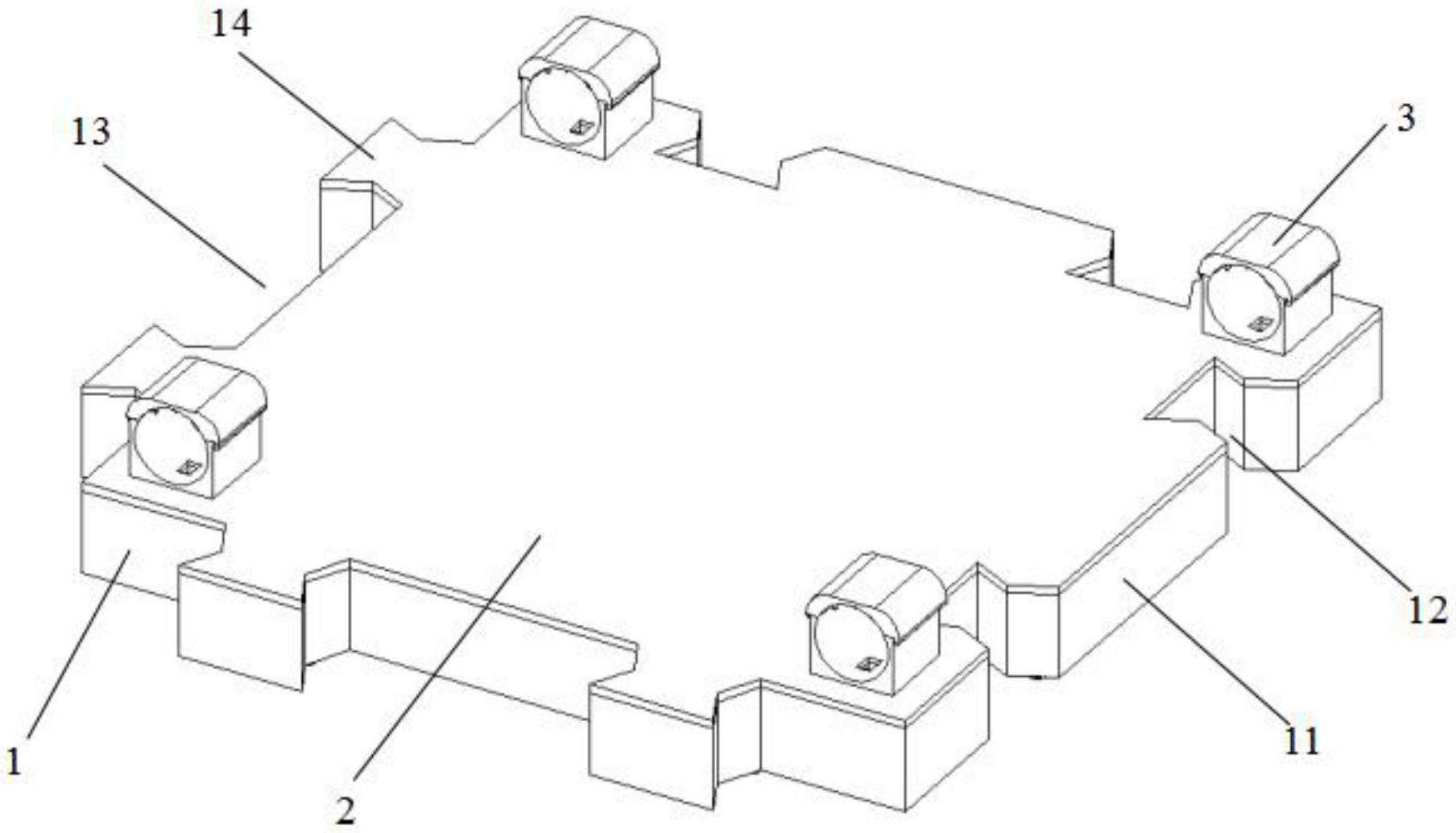

4、保温板单体，所述保温板单体为相互拼接的多个，且每个所述保温板单体具有第一侧壁、第二侧壁、第三侧壁和第四侧壁，所述第一侧壁和所述第二侧壁上均具有第一榫头和两个第一榫槽，所述第一榫头位于两个所述第一榫槽之间，所述第三侧壁和所述第四侧壁上均具有第二榫槽和两个第二榫头，所述第二榫槽位于两个所述第二榫头之间，所述第一榫头与所述第二榫槽形状适配，所述第二榫头与所述第一榫槽形状适配，相邻两个所述保温板单体通过所述第一榫头与所述第二榫槽插接以及所述第二榫头与所述第一榫槽插接；

5、反射膜，所述反射膜粘附在所述保温板单体的顶端面上；

6、地暖管卡扣，所述地暖管卡扣为多个，其分别可拆卸安装在所述保温板单体的顶端面上。

7、经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种地暖反射膜组件，该组件采用榫头和榫槽可快速实现多个保温板单体之间的拼装，且拼装结构简单、易于施工铺装，并且反射膜和地暖管卡扣均集成在保温板单体上，无需额外铺设反射膜和管卡，大大提高了地暖结构的铺装效率。

8、进一步的，所述第一榫头的长度大于所述第二榫头的长度。

9、采用上述技术方案产生的有益效果是：第一榫头的体积大，强度高，不易损坏。

10、进一步的，所述第一榫头、所述第一榫槽、所述第二榫槽、所述第二榫头的形状均为燕尾状。

11、采用上述技术方案产生的有益效果是：使得第一榫头、第二榫头不易从第二榫槽、第一榫槽中脱出，提高多个保温板单体拼装后的稳固性。

12、进一步的，所述地暖管卡扣与所述保温板单体螺接或插接或卡扣连接。

13、采用上述技术方案产生的有益效果是：可以更换损坏的地暖管卡扣。

14、进一步的，所述保温板单体顶端面上开设有多个安装孔，所述地暖管卡扣包括：

15、连接柱，所述连接柱与所述安装孔螺接或插接或卡扣连接；

16、u型卡扣底座，所述u型卡扣底座底端与所述连接柱顶端固定连接，所述u型卡扣底座的u型空间为地暖管放置槽，所述地暖管放置槽的槽口一侧边沿具有卡接凸沿；

17、地暖管压接盖，所述地暖管压接盖一侧与所述u型卡扣底座的槽口另一侧铰接连接，所述地暖管压接盖另一侧边沿具有卡钩，所述卡钩与所述卡接凸沿钩接。

18、采用上述技术方案产生的有益效果是：将地暖管放置在地暖管放置槽中，然后扣合地暖管压接盖，并使卡钩与卡接凸沿钩接，从而封闭地暖管放置槽的槽口，从而避免地暖管在铺装过程中从卡扣中脱出而影响铺装效果和效率。

19、进一步的，所述地暖管压接盖内侧面上具有多个与地暖管压接的按压凸起。

20、采用上述技术方案产生的有益效果是：地暖管压接盖扣合后，按压凸起可紧紧的将地暖管压接在地暖管放置槽中，提高地暖管安装后的稳定性，避免地暖管在地暖管放置槽中滑动而影响地暖管的铺装。

21、进一步的，所述安装孔为四方孔，其每个孔壁上均开设有卡孔，所述连接柱为方形柱，且所述连接柱一侧壁上具有与所述卡孔卡接的弹片卡钩。

22、采用上述技术方案产生的有益效果是：将连接柱插入到安装口后，弹片卡钩与相应的卡孔钩接即可实现地暖管卡扣与安装孔的安装，并且采用四个卡孔，可以根据地暖管放置槽的安装方向，使弹片卡钩与对应的卡孔卡接即可，从而使得地暖管卡扣朝向具有可调性，满足地暖管卡扣的不同方向安装。

23、进一步的，所述地暖管放置槽的槽底开设有拨孔，所述连接柱顶端开设有与所述拨孔连通的容纳槽，所述容纳槽的槽底固定有弹性拨片，所述弹性拨片底部一侧通过连接筋与所述弹片卡钩侧壁固定连接，所述弹性拨片顶端为拨动端，且该端与所述弹性拨片内侧顶部上的凸缘抵接。

24、采用上述技术方案产生的有益效果是：当需要拆卸地暖管卡扣时，用手指拨动弹性拨片，使弹性拨片带着弹片卡钩脱离卡孔，即可将地暖管卡扣从安装孔中拆下。

25、进一步的，所述保温板单体底端面上均布固定有多个摩擦凸点。

26、采用上述技术方案产生的有益效果是：提高保温板单体与底面的摩擦力，提高铺装的稳定性。

技术特征：

1.一种地暖反射膜组件，其特征在于，包括：

2.根据权利要求1所述的一种地暖反射膜组件，其特征在于，所述第一榫头(11)的长度大于所述第二榫头(14)的长度。

3.根据权利要求1所述的一种地暖反射膜组件，其特征在于，所述第一榫头(11)、所述第一榫槽(12)、所述第二榫槽(13)、所述第二榫头(14)的形状均为燕尾状。

4.根据权利要求1-3任一项所述的一种地暖反射膜组件，其特征在于，所述地暖管卡扣(3)与所述保温板单体(1)螺接或插接或卡扣连接。

5.根据权利要求4所述的一种地暖反射膜组件，其特征在于，所述保温板单体(1)顶端面上开设有多个安装孔(101)，所述地暖管卡扣(3)包括：

6.根据权利要求5所述的一种地暖反射膜组件，其特征在于，所述地暖管压接盖(33)内侧面上具有多个与地暖管压接的按压凸起(332)。

7.根据权利要求5所述的一种地暖反射膜组件，其特征在于，所述安装孔(101)为四方孔，其每个孔壁上均开设有卡孔(1011)，所述连接柱(31)为方形柱，且所述连接柱(31)一侧壁上具有与所述卡孔(1011)卡接的弹片卡钩(311)。

8.根据权利要求7所述的一种地暖反射膜组件，其特征在于，所述地暖管放置槽(321)的槽底开设有拨孔(3211)，所述连接柱(31)顶端开设有与所述拨孔(3211)连通的容纳槽(312)，所述容纳槽(312)的槽底固定有弹性拨片(313)，所述弹性拨片(313)底部一侧通过连接筋(314)与所述弹片卡钩(311)侧壁固定连接，所述弹性拨片(313)顶端为拨动端，且该端与所述弹性拨片(313)内侧顶部上的凸缘(3131)抵接。

9.根据权利要求1-3、5-8任一项所述的一种地暖反射膜组件，其特征在于，所述保温板单体(1)底端面上均布固定有多个摩擦凸点(15)。

技术总结
本技术公开了一种地暖反射膜组件，包括：相互拼接的多个保温板单体，每个保温板单体具有第一侧壁、第二侧壁、第三侧壁和第四侧壁，第一侧壁和第二侧壁上均具有第一榫头和两个第一榫槽，第一榫头位于两个第一榫槽之间，第三侧壁和第四侧壁上均具有第二榫槽和两个第二榫头，第二榫槽位于两个第二榫头之间，第一榫头与第二榫槽形状适配，第二榫头与第一榫槽形状适配，相邻两个保温板单体通过第一榫头与第二榫槽插接以及第二榫头与第一榫槽插接；反射膜，其粘附在保温板单体的顶端面上；多个地暖管卡扣，其分别可拆卸安装在保温板单体的顶端面上。该组件采用榫头和榫槽进行拼装，且无需额外铺装反射膜和卡扣，提高了地暖铺装效率。

技术研发人员：王禹龙,王禹霖,彭翔,吴敏,罗永恒
受保护的技术使用者：乐山中百电器有限公司
技术研发日：20221229
技术公布日：2024/1/13
