一种泳池清洁消毒设备

本发明涉及清洁消毒设备领域，尤其涉及一种泳池清洁消毒设备。

背景技术：

1、建在室外的露天游泳池，靠近花草树木，树叶、昆虫、杂物、灰尘等难免落入泳池，漂浮在水面上，严重影响泳池美观，污染泳池水质，对于露天游泳池的悬浮物，常用过滤的方式去除，例如申请号201822048370.9的专利公开了一种新型泳池悬浮物清理机构，包括第一滑轨、滑杆、第二滑轨、丝杠、步进电机、安装滑块和清理装置，所述第一滑轨与第二滑轨分别安装于泳池的两侧，且第一滑轨的内部贯穿固定安装有滑杆，所述第二滑轨的内部贯穿转动安装有滚珠丝杠，所述滚珠丝杠的一端固定安装有步进电机，通过设置与泳池同宽同高的清理装置，清理装置为较薄组合过滤层装置，覆盖整个泳池侧壁，可以全方位无死角地过滤悬浮物，有效过滤面积较大，同时采用多级过滤方式，使过滤效率更高，分离收集更加方便，提高清洁效率，通过设置第一滑轨、第二滑轨和安装滑块，便于清理装置的移动，便于杂质收集于粗格栅、细格栅和滤网中。

2、然而上述专利或类似的清理机构，对水面悬浮物的清理，需要在泳池停止使用，泳池中无人时进行，而在泳池使用过程中，无法进行清理作业，使得泳池使用过程中悬浮物一直存在于泳池中，影响泳池美观，需要做出改进。

技术实现思路

1、本发明的目的在于提供一种泳池清洁消毒设备，以解决上述技术问题。

2、本发明为解决上述技术问题，采用以下技术方案来实现：

3、一种泳池清洁消毒设备，包括固设在泳池内壁的平板，所述平板远离泳池内壁的一端与阶梯上端固接，所述阶梯下端与泳池底部固接；所述平板上安装有驱动机构，所述驱动机构用于带动清洁机构上下移动，打捞水面悬浮物。

4、优选的，所述平板顶面、阶梯上皆设置有若干橡胶材质的防滑罩，所述防滑罩边缘与平板、阶梯固接。

5、优选的，所述平板上开设有若干导向孔，所述导向孔位于防护罩下方，所述导向孔内滑动连接有导向杆，所述导向杆上端固设有橡胶块，所述橡胶块与防护罩固接；所述平板下方设置有扁平状的第一箱体，所述平板通过若干第一弹簧与第一箱体连接，所述第一箱体顶面与导向杆底端固接，所述平板上贯穿开设有若干通气孔，所述通气孔位于防滑罩下方，所述平板下方设置有若干第一软管，所述第一软管上端与通气孔下端固接且连通，所述第一软管下端与第一箱体固接且连通；所述第一箱体与第二软管上端固接且连通，所述第二软管下端与清洁机构连接。

6、优选的，所述第一箱体底面左侧与第一驱动杆上端固接，所述第一驱动杆下端固设有转轴，所述转轴与第二驱动杆左端转动连接，所述第二驱动杆左侧开设有滑槽，所述滑槽内设置有连接杆，所述连接杆与支撑座固接，所述支撑座与泳池内壁固接，所述第二驱动杆右端与套筒固接，所述套筒固定套设在第二软管上。

7、优选的，所述清洁机构包括打捞箱，所述打捞箱内底部中央固设有固定柱，所述固定柱侧面沿固定柱周向环形阵列固设有若干过滤机构。

8、优选的，所述固定柱顶面固设有圆柱形的第二箱体，所述第二软管下端与第二箱体固接且连通，所述第二箱体侧面沿第二箱体周向环形阵列固设有若干导向管；所述导向管内滑动设置有活塞，所述活塞与导向杆一端固接，所述导向管远离第二箱体的一侧设置有连接块，所述导向杆另一端与连接块固接；所述打捞箱内设置有隔板，所述隔板固定套设在固定柱上，所述隔板边缘与打捞箱内壁固接，所述隔板上沿固定柱周向环形阵列开设有若干滑槽，所述连接块底部滑动连接在滑槽内，所述连接块通过第二弹簧与打捞箱内壁连接；所述过滤机构包括长方体形状的第一过滤管，所述第一过滤管位于打捞箱底部与隔板之间，所述第一过滤管贯穿打捞箱侧壁，所述第一过滤管靠近连接块的一端与连接块固接，所述第一过滤管远离连接块的一端延伸至打捞箱外与过滤组件连接。

9、优选的，所述过滤组件包括长方体形状的第二过滤管，所述第二过滤管套设在第一过滤管端部，所述第二过滤管与第一过滤管通过多个螺丝连接，所述第二过滤管内部固设有过滤网；所述第一过滤管内设置有透明的防水管，所述防水管一端与过滤网固接，所述防水管内安装有可充电式的紫外线杀菌灯，所述防水管另一端安装有密封组件。

10、优选的，所述密封组件包括密封环，所述密封环与防水管内壁固接，所述防水管端部与密封塞螺纹连接，所述密封塞与密封环之间设置有硅胶环。

11、优选的，所述打捞箱顶部固设有漏斗。

12、本发明的有益效果是：

13、当人通过平板、阶梯下到泳池内时，脚掌踩在平板上的橡胶材质防滑罩上，一方面可以防止滑到，另一方面，可以利用人体重量下压导向杆，驱动第二驱动杆围绕连接杆转动，将打捞箱由泳池水面以下提升至水面以上，打捞箱上升的过程中，将泳池表面的部分悬浮物，连同泳池内的部分水一同提升，且脚踩防滑罩的同时，将防滑罩内部的空气挤压至第二箱体内，利用气压推动活塞移动，使活塞带动连接块、第一过滤管移动，此时原本被连接块、第一过滤管封闭的滑槽被打开，打捞箱内的水通过滑槽进入隔板下方，并通过第一过滤管重新流入泳池内，此过程中水中的悬浮物被过滤网截留在第一过滤管。本发明每当有人通过平板、阶梯进出泳池时，都可以使水中的打捞箱移动至水面上，并控制滑槽打开，使打捞箱内的水可以通过滑槽、第一过滤管重新流淌至泳池内，并使水中的悬浮物被过滤网截留在第一过滤管，且平板、阶梯上没人通过时，打捞箱重新落入水中，第一过滤管、连接块反向移动复位将滑槽封闭，使第一过滤管内的悬浮物不会从第一过滤管内跑出去。本发明可以在泳池正常使用的过程中，实时的对泳池内的水进行过滤，且不需要额外耗费电能，节能环保。

技术特征：

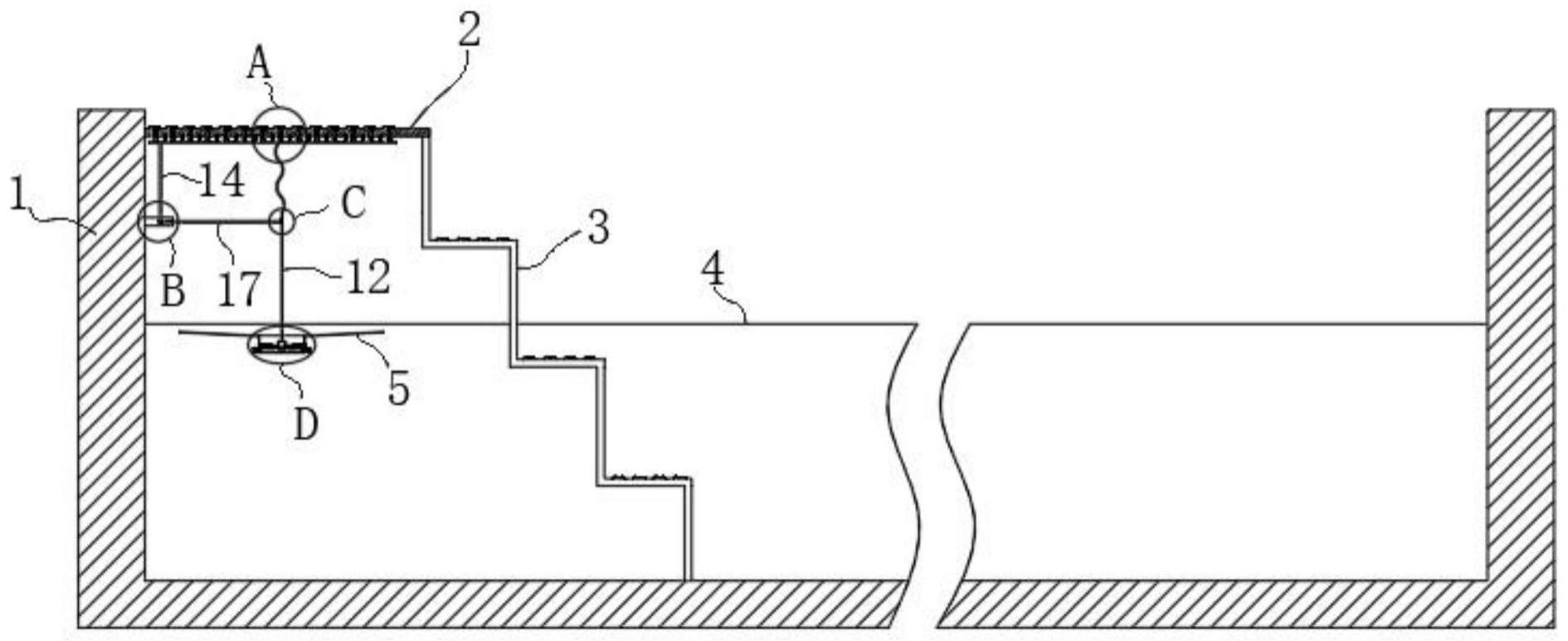

1.一种泳池清洁消毒设备，包括固设在泳池(1)内壁的平板(2)，所述平板(2)远离泳池(1)内壁的一端与阶梯(3)上端固接，所述阶梯(3)下端与泳池(1)底部固接；其特征在于：

2.根据权利要求1所述的一种泳池清洁消毒设备，其特征在于：所述平板(2)顶面、阶梯(3)上皆设置有若干橡胶材质的防滑罩(7)，所述防滑罩(7)边缘与平板(2)、阶梯(3)固接。

3.根据权利要求2所述的一种泳池清洁消毒设备，其特征在于：所述平板(2)上开设有若干导向孔(40)，所述导向孔(40)位于防护罩(7)下方，所述导向孔(40)内滑动连接有导向杆(10)，所述导向杆(10)上端固设有橡胶块(6)，所述橡胶块(6)与防护罩(7)固接；

4.根据权利要求3所述的一种泳池清洁消毒设备，其特征在于：所述第一箱体(9)底面左侧与第一驱动杆(14)上端固接，所述第一驱动杆(14)下端固设有转轴(15)，所述转轴(15)与第二驱动杆(17)左端转动连接，所述第二驱动杆(17)左侧开设有滑槽(16)，所述滑槽(16)内设置有连接杆(18)，所述连接杆(18)与支撑座(19)固接，所述支撑座(19)与泳池(1)内壁固接，所述第二驱动杆(17)右端与套筒(20)固接，所述套筒(20)固定套设在第二软管(12)上。

5.根据权利要求4所述的一种泳池清洁消毒设备，其特征在于：所述清洁机构包括打捞箱(24)，所述打捞箱(24)内底部中央固设有固定柱(31)，所述固定柱(31)侧面沿固定柱(31)周向环形阵列固设有若干过滤机构。

6.根据权利要求5所述的一种泳池清洁消毒设备，其特征在于：所述固定柱(31)顶面固设有圆柱形的第二箱体(21)，所述第二软管(12)下端与第二箱体(21)固接且连通，所述第二箱体(21)侧面沿第二箱体(21)周向环形阵列固设有若干导向管(28)；

7.根据权利要求6所述的一种泳池清洁消毒设备，其特征在于：所述过滤组件包括长方体形状的第二过滤管(35)，所述第二过滤管(35)套设在第一过滤管(41)端部，所述第二过滤管(35)与第一过滤管(41)通过多个螺丝(36)连接，所述第二过滤管(35)内部固设有过滤网(34)；

8.根据权利要求7所述的一种泳池清洁消毒设备，其特征在于：所述密封组件包括密封环(38)，所述密封环(38)与防水管(33)内壁固接，所述防水管(33)端部与密封塞(37)螺纹连接，所述密封塞(37)与密封环(38)之间设置有硅胶环(39)。

9.根据权利要求1所述的一种泳池清洁消毒设备，其特征在于：所述打捞箱(24)顶部固设有漏斗(5)。

技术总结
本发明公开了一种泳池清洁消毒设备，包括固设在泳池内壁的平板，所述平板远离泳池内壁的一端与阶梯上端固接，所述阶梯下端与泳池底部固接；所述平板上安装有驱动机构，所述驱动机构用于带动清洁机构上下移动，打捞水面悬浮物。本发明可以在泳池正常使用的过程中，实时的对泳池内的水进行过滤，且不需要额外耗费电能，节能环保。

技术研发人员：符壮,徐惠,邓小光,肖徽样
受保护的技术使用者：广东工业大学
技术研发日：
技术公布日：2024/1/13
