导轨式KT板材切割器

：本发明涉及广告加工生产，具体公开了导轨式kt板材切割器。

背景技术：

0、技术背景：

1、kt板是一种由聚苯乙烯颗粒经过发泡工艺生成的一种材料，在广告行业中被广泛运用，通常在其一面裱覆背胶画面及喷绘，用于广告展示促销、文化艺术及包装等方面。tk板材一般为2.4米长，在实际使用过程中，实际喷绘尺寸较小，往往需要在喷绘后将其裁切成一定的需要尺寸，传统的裁切方法为将整块的kt板放置于玻璃板上，使用直尺用肉眼对准所喷绘画面的边框，再用美工刀沿着直尺切割。

2、现有的技术中，需要使用美工刀和直尺的配合，人工操作中配合中很难保证切割下来的材料直线度，影响其美观度，并且操作步骤较多，耗时耗力。因此，有必要研究一种方案解决上述问题。

技术实现思路

0、
技术实现要素：

1、本发明的目的是提供了导轨式kt板材切割器，解决了现有的依靠直尺和美工刀裁切kt板的精度不足和效率问题。

2、为达此目的，本发明采用了以下技术方案：本发明提供了导轨式kt板材切割，包括主体、导轨滑动机构、裁切机构；所述主体设置有按压台，该主体上设置有导轨滑动机构和裁切机构，所述导轨滑动机构包括侧滑块和下滑块分别通过侧滑块连接架和下滑块连接架焊接在滑动支撑板上，所述裁切机构通过内含弹簧和按钮固定安装在滑动支撑板上，按钮下表面焊接有裁切。刀安装板，裁切刀安装板通过紧定螺栓固定安装有裁切刀；所述裁切结构能在导轨滑动机构带动下沿着主体做往复滑动。

3、作为优选地，所述主体设置有斜面为45度的斜坡尖角，与裁切刀存在0.06mm空隙。

4、作为优选地，裁切刀安装板下方设置有开口刀槽，裁切刀安装于刀槽内。

5、作为优选地，滑动支撑板上设置有按钮弹簧安装盒，分别有弹簧盒下沿、弹簧盒限位器和弹簧盒上沿，滑动支撑板上还设置有弹簧安装孔。

6、有益效果：通过利用此装置，可对kt板进性直线切割，取代了传统使用直尺用肉眼对准所喷绘画面的边框，再用美工刀沿着直尺切割的方式。大大降低切割误差，减少了人工耗时，有效提高了板材切割效率。

7、为更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图做简单地介绍。

技术特征：

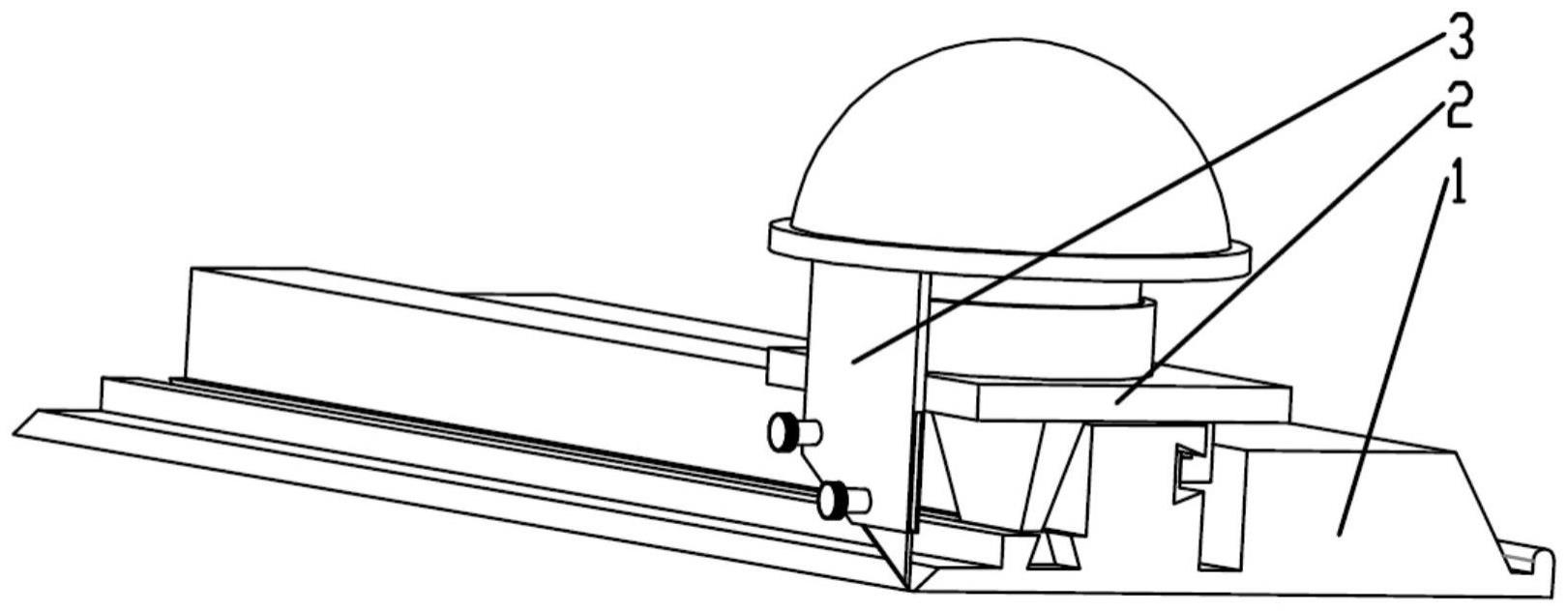

1.导轨式kt板材切割器，其特征在于，包括主体(1)、导轨滑动机构(2)、裁切机构(3)；所述主体(1)设置有按压台(12)，该主体(1)上设置有导轨滑动机构(2)和裁切机构(3)；所述导轨滑动机构(2)包括侧滑块(21)和下滑块(23)分别通过侧滑块连接架(22)和下滑块连接架(24)焊接在滑动支撑板(25)上；所述裁切机构(3)通过内含弹簧(31)和按钮(32)固定安装在滑动支撑板(25)上，按钮(32)下表面焊接有裁切刀安装板(33)，裁切刀安装板(33)通过紧定螺栓(34)固定安装有裁切刀(36)；所述裁切结构(3)能在导轨滑动机构(2)带动下沿着主体(1)做往复滑动。

2.如权利要求1所述的主体(1)，其特征还在于：所述主体(1)设置有斜面为45度的斜坡尖角(11)，与裁切刀(35)存在0.06mm空隙。

3.如权利要求1所述的裁切刀安装板(33)，其特征还在于：裁切刀安装板(33)下方设置有开口刀槽(35)，裁切刀(36)安装于刀槽(35)内。

4.如权利要求1所述的滑动支撑板(25)，其特征还在于：滑动支撑板(25)上设置有按钮弹簧安装盒(41)，分别有弹簧盒下沿(43)、弹簧盒限位器(44)和弹簧盒上沿(45)，滑动支撑板(25)上还设置有弹簧安装孔(42)。

技术总结
本发明涉及广告加工生产技术领域，具体公开了导轨式KT板材切割器，包括主体，所述主体上设置有导轨滑动机构和裁切机构；所述导轨滑动机构设置了两组滑块可沿主体方向进行往复滑动运动；所述裁切机构设置了切割下刀按钮和的裁切刀片安装板，通过紧定螺丝对刀片进行安装固定，所述裁切机构可进性往复滑动以对KT板材进行切割。本发明提供了导轨式KT板切割器，通过设置的导轨使按压式裁切机构在主体上做往复切割，可以将KT板平置于切割器下的直线切割，解决了切割速度和精度的提升问题。省去了使用人工手持美工刀比对直尺划线再切割的复杂过程，降低切割误差，减少了人工耗时，有效提高了板材切割效率。

技术研发人员：王英东,林祖香,王远,尹成斌
受保护的技术使用者：西南林业大学
技术研发日：
技术公布日：2024/1/13
