一种一体化隔音板材构造的制作方法

本技术涉及板材，尤其涉及一种一体化隔音板材构造。

背景技术：

1、弹性板材产品在市场上应用日益广泛，具有环保、耐滑、耐磨、抗变形、铺装便捷等优点，是一类具有很好发展前景的装饰产品。弹性板材传统构造包括基材层、彩膜层、耐磨层、uv层等。传统弹性板材在实际使用中存在隔声性能不足，影响板材的应用范围，不能满足在高隔声要求的地面或墙面应用。同时还很大程度上影响板材的使用性能和美观性。传统地板采取的隔声措施为分体式，一般采取在板材表面涂隔声层材料等措施，材料和施工成本偏高，市场竞争性差。

技术实现思路

1、根据上述提出的技术问题，而提供一种一体化隔音板材构造。本实用新型采用的技术手段如下：

2、一种一体化隔音板材构造，包括：一体化隔声板材，所述一体化隔声板材包括一体化隔音板材基材和专用隔声材料，所述一体化隔音板材基材内部设有隔声材料装配腔，所述专用隔声材料装配于所述隔声材料装配腔中，隔声材料装配腔的结构与专用隔声材料的截面结构相吻合；所述隔声材料装配腔设有一个或多个；

3、所述专用隔声材料为实心结构或微蜂窝网状结构；

4、所述专用隔声材料的截面形状为圆形、矩形或不规则形。

5、进一步地，所述专用隔声材料的截面形状为圆形时，直径为3-20mm。

6、进一步地，所述专用隔声材料的截面形状为矩形时，长度为5-50mm，宽度为3-20mm。

7、进一步地，所述专用隔声材料的截面形状为不规则形时，厚度方向外缘最大尺寸为3-20mm，宽度方向外缘最大尺寸为5-50mm。

8、进一步地，所述隔声材料装配腔设有多个时，等间隔分布为一层。

9、进一步地，相邻两个专用隔声材料之间的间距为2-40mm。

10、进一步地，位于边缘的专用隔声材料与一体化隔音板材基材边缘的间距为2-40mm。

11、进一步地，所述微蜂窝网状结构的蜂窝最大尺寸为0.5-3mm。

12、进一步地，所述一体化隔音板材基材的厚度为4-35mm。

13、较现有技术相比，本实用新型具有以下优点：

14、1、隔声性能优异

15、采用该种一体化隔音板材构造的产品，隔声材料和板材基材有效结合，材料自身隔声好，同时形成不同材料界面，隔声性能优异。

16、2、外形美观

17、采用该种一体化隔音板材构造的产品，隔声材料分布于板材基材内部，不影响整体外观效果，装饰性强。

18、3、板材整体强度高

19、采用该种一体化隔音板材构造，隔声材料在板材基材腔体内，并一体化结合，整体强度高，不易变形，更好的满足使用要求。

20、4、生产效率高

21、采用该种一体化隔音板材构造，隔声材料和板材基材采用一次性挤出方法，生产效率高，综合竞争力强。

22、5、使用寿命长

23、采用该种新型隔声型地板产品，整体使用寿命长。

24、6、便捷的安装性

25、采用该种一体化隔音板材构造，安装工艺便捷，可以更好的满足使用需要。

26、7、应用范围广泛

27、本实用新型结构科学合理，即可应用于各类弹性板材产品，提供了更加广泛的使用范围。

28、8、综合性价比高

29、采用该种一体化隔音板材构造，综合性价比高，有利于其普及或大众化，开拓了板材的市场空间。

30、基于上述理由本实用新型可在建筑等领域广泛推广。

技术特征：

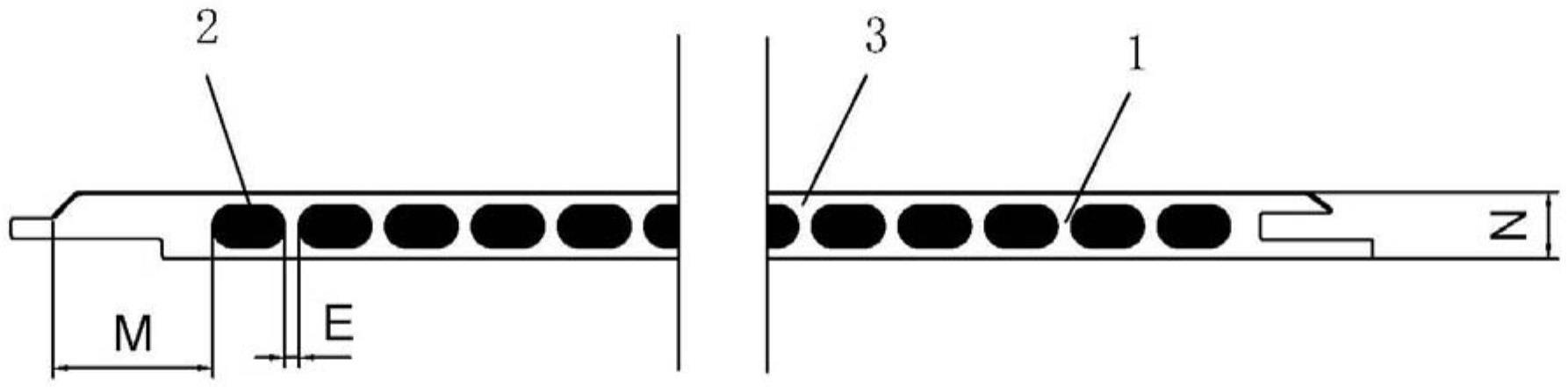

1.一种一体化隔音板材构造，其特征在于，包括：一体化隔声板材(3)，所述一体化隔声板材(3)包括一体化隔音板材基材(1)和专用隔声材料(2)，所述一体化隔音板材基材(1)内部设有隔声材料装配腔，所述专用隔声材料(2)装配于所述隔声材料装配腔中，隔声材料装配腔的结构与专用隔声材料(2)的截面结构相吻合；所述隔声材料装配腔设有一个或多个；

2.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述专用隔声材料(2)的截面形状为圆形时，直径为3-20mm。

3.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述专用隔声材料(2)的截面形状为矩形时，长度为5-50mm，宽度为3-20mm。

4.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述专用隔声材料(2)的截面形状为不规则形时，厚度方向外缘最大尺寸为3-20mm，宽度方向外缘最大尺寸为5-50mm。

5.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述隔声材料装配腔设有多个时，等间隔分布为一层。

6.根据权利要求1或5所述的一体化隔音板材构造，其特征在于，相邻两个专用隔声材料(2)之间的间距为2-40mm。

7.根据权利要求1所述的一体化隔音板材构造，其特征在于，位于边缘的专用隔声材料(2)与一体化隔音板材基材(1)边缘的间距为2-40mm。

8.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述微蜂窝网状结构的蜂窝最大尺寸为0.5-3mm。

9.根据权利要求1所述的一体化隔音板材构造，其特征在于，所述一体化隔音板材基材(1)的厚度为4-35mm。

技术总结
本技术提供一种一体化隔音板材构造，包括一体化隔声板材，所述一体化隔声板材包括一体化隔音板材基材和专用隔声材料，所述一体化隔音板材基材内部设有隔声材料装配腔，所述专用隔声材料装配于所述隔声材料装配腔中，隔声材料装配腔的结构与专用隔声材料的截面结构相吻合；所述隔声材料装配腔设有一个或多个；所述专用隔声材料为实心结构或微蜂窝网状结构；所述专用隔声材料的截面形状为圆形、矩形或不规则形。本技术具有隔声性能优异、外形美观、板材整体强度高、生产效率高、使用寿命长、便捷的安装性、应用范围广泛、综合性价比高等优点。

技术研发人员：程先胜,孙健,李秀文,李红,王忠珣,杨飞虎,于猛,潘宏
受保护的技术使用者：浙江佳适逸宝板材有限公司
技术研发日：20230110
技术公布日：2024/1/11
