一种隔断墙的制作方法

本技术涉及家装施工，特别涉及一种隔断墙。

背景技术：

1、如今，隔断墙广泛应用于家具环境、办公环境等场所。隔断墙又称高隔间、高隔断、高隔墙，是用于分隔空间的构件，是非承重墙体的一种。隔断墙与实体墙的最大的区别在于方便拆卸安装，而且可以重复利用。

2、隔断墙一般包括龙骨架和墙板。搭建隔断墙时，先用龙骨搭设出一个龙骨架，然后将龙骨架与屋顶和地板固定连接，最后将墙板固定在龙骨架的两侧，形成隔断墙。然而，墙板一般是通过钉子、螺丝等多个连接件固定在龙骨架上的，固定方式比较麻烦，而且墙板在使用过一次之后，就会留下钉孔等明显的使用痕迹，后续重复利用墙板时，墙板的美观度会受到影响，进而使得隔断墙的美观度也受到影响。

技术实现思路

1、本实用新型的主要目的是提出一种隔断墙，旨在解决至少一个上述技术问题。

2、为实现上述目的，本实用新型提出一种隔断墙，包括龙骨架和墙板；龙骨架包括多条沿上下方向延伸的主龙骨和多条沿左右方向延伸的副龙骨，多条主龙骨沿左右方向排布，相邻的两条主龙骨之间设有沿上下方向排布的多条副龙骨，多条主龙骨和多条副龙骨交错分布形成多个用于放置墙板的框架；用于围合形成框架的两条主龙骨，在其靠近框架内部的侧面上均设有第一嵌板槽，第一嵌板槽沿上下方向延伸；用于围合形成框架的两条副龙骨，在其靠近框架内部的侧面上均设有第二嵌板槽，第二嵌板槽沿左右方向延伸；两条第一嵌板槽和两条第二嵌板槽首尾相连，墙板嵌设于两条第一嵌板槽和两条第二嵌板槽内。

3、本实用新型的有益效果为：在搭建隔断墙时，工作人员将主龙骨和副龙骨搭建固定的过程中，将墙板嵌设在对应框架的两条第一嵌板槽和两条第二嵌板槽内，以此将墙板固定在龙骨架上。这种将墙板固定在龙骨架上的方式不需要用到钉子、螺丝等体积小且数量多的连接件，使得安装墙板的过程更加方便；而且这种墙板的安装方式大大降低了对墙板造成的损坏，有利于墙板的重复利用。

4、优选地，框架上设有两个嵌板组合槽，嵌板组合槽包括首尾相连的两条第一嵌板槽和两条第二嵌板槽，两个嵌板组合槽沿前后方向排布。在同一框架上可以设置一个或两个墙板，可根据实际情况选择安装墙板的数量。

5、优选地，在相互连接的主龙骨和副龙骨中，主龙骨上设有第一连接面，副龙骨上设有第二连接面，第一连接面和第二连接面相互垂直；第一连接面上并排设置有第一主卡槽和第二主卡槽，第一主卡槽和第二主卡槽的延伸方向均垂直于第二连接面，第一主卡槽的开口朝向远离第二主卡槽的一侧，第二主卡槽的开口朝向远离第一主卡槽的一侧；第二连接面上并排设置有第一副卡槽和第二副卡槽，第一副卡槽和第二副卡槽的延伸方向均垂直于第一连接面，第一副卡槽的开口朝向远离第二副卡槽的一侧，第二副卡槽的开口朝向远离第一副卡槽的一侧，第一主卡槽和第二主卡槽分别与第一副卡槽和第二副卡槽位置对应；龙骨架还包括第一连接件和第二连接件，第一连接件上设有扣合于第一主卡槽内的第一主扣件和扣合于第一副卡槽内的第一副扣件，第二连接件上设有扣合于第二主卡槽内的第二主扣件和扣合于第二副卡槽内的第二副扣件；第一连接件和第二连接件上分别设有第一紧固孔和第二紧固孔，龙骨架还包括紧固件，紧固件穿设于第一紧固孔和第二紧固孔内，以紧固第一连接件和第二连接件，使得主龙骨与副龙骨相对固定。在连接主龙骨和副龙骨时，将第一连接件中的第一主扣件和第一副扣件分别扣合在第一主卡槽和第一副卡槽内，将第二连接件中的第二主扣件和第二副扣件分别扣合在第二主卡槽和第二副卡槽内，然后用紧固件穿设在第一紧固孔和第二紧固孔内，将第一连接件和第二连接件紧固即可。主龙骨和副龙骨的连接结构简单，连接步骤少，使得龙骨组装更方便，而且出错概率低，有利于提高龙骨连接的质量。

6、优选地，第一连接件和第二连接件均为直角三角板，第一主扣件和第一副扣件分别设于第一连接件的两条直角边上，第二主扣件和第二副扣件分别设于第二连接件的两条直角边上。第一连接件和第二连接件均为直角三角板，使得第一连接件和第二连接件更加稳固、坚定和耐压，有利于提高龙骨连接质量。

7、优选地，第一连接件上设有卡接槽，第二连接件上设有与卡接槽匹配设置的扣接件，和/或，第二连接件上设有卡接槽，第一连接件上设有与卡接槽匹配设置的扣接件，扣接件扣合于卡接槽内。卡接槽和扣接件的设置用于对第一连接件和第二连接件的进行相互定位，有利于提高龙骨连接效率。

8、优选地，第一紧固孔和第二紧固孔均为光孔，紧固件为螺栓，螺栓穿设于第一紧固孔和第二紧固孔内，螺栓的尾端螺纹连接有螺母。第一连接件和第二连接件通过螺栓进行紧固，具有紧固速度快和紧固效果好的特点。

9、优选地，第一主扣件、第一副扣件、第二主扣件和第二副扣件均呈条状，使得各扣件与对应的卡槽的接触面积增大，有利于提高扣合效果，提高龙骨连接质量。

10、优选地，主龙骨的左侧面和右侧面均为第一连接面，第一主卡槽和第二主卡槽均沿上下方向延伸，副龙骨的上侧面和下侧面均为第二连接面，第一副卡槽和第二副卡槽均沿左右方向延伸，在每个第一连接面和第二连接面的交接处均设有第一连接件和第二连接件。利用上述主龙骨和副龙骨的连接结构进行龙骨架的搭建，有利于提高龙骨架搭建的效率和质量。

11、优选地，第一连接面上设有两条第一嵌板槽，两条第一嵌板槽之间设有第一主卡槽和第二主卡槽，第一嵌板槽、第一主卡槽和第二主卡槽均沿上下方向延伸；第二连接面上设有两条第二嵌板槽，两条第二嵌板槽之间设有第一副卡槽和第二副卡槽，第二嵌板槽、第一副卡槽和第二副卡槽均沿左右方向延伸。在框架上的两个嵌板组合槽中嵌设墙板之后，第一主卡槽、第二主卡槽、第一副卡槽、第二副卡槽、第一连接件和第二连接件等结构将会隐藏在两个墙板之间，有利于提高隔断墙的美观度。

12、优选地，墙板为吸音板。在隔断墙中使用吸音板作为墙板，除了能为隔断墙提供较好的吸音性能外，还能提供较好的阻燃、保温等性能，而且吸音板具有稳定性好、抗冲击能力强的特点，有利于满足墙板通过嵌设的方式安装在龙骨架上的强度要求。

技术特征：

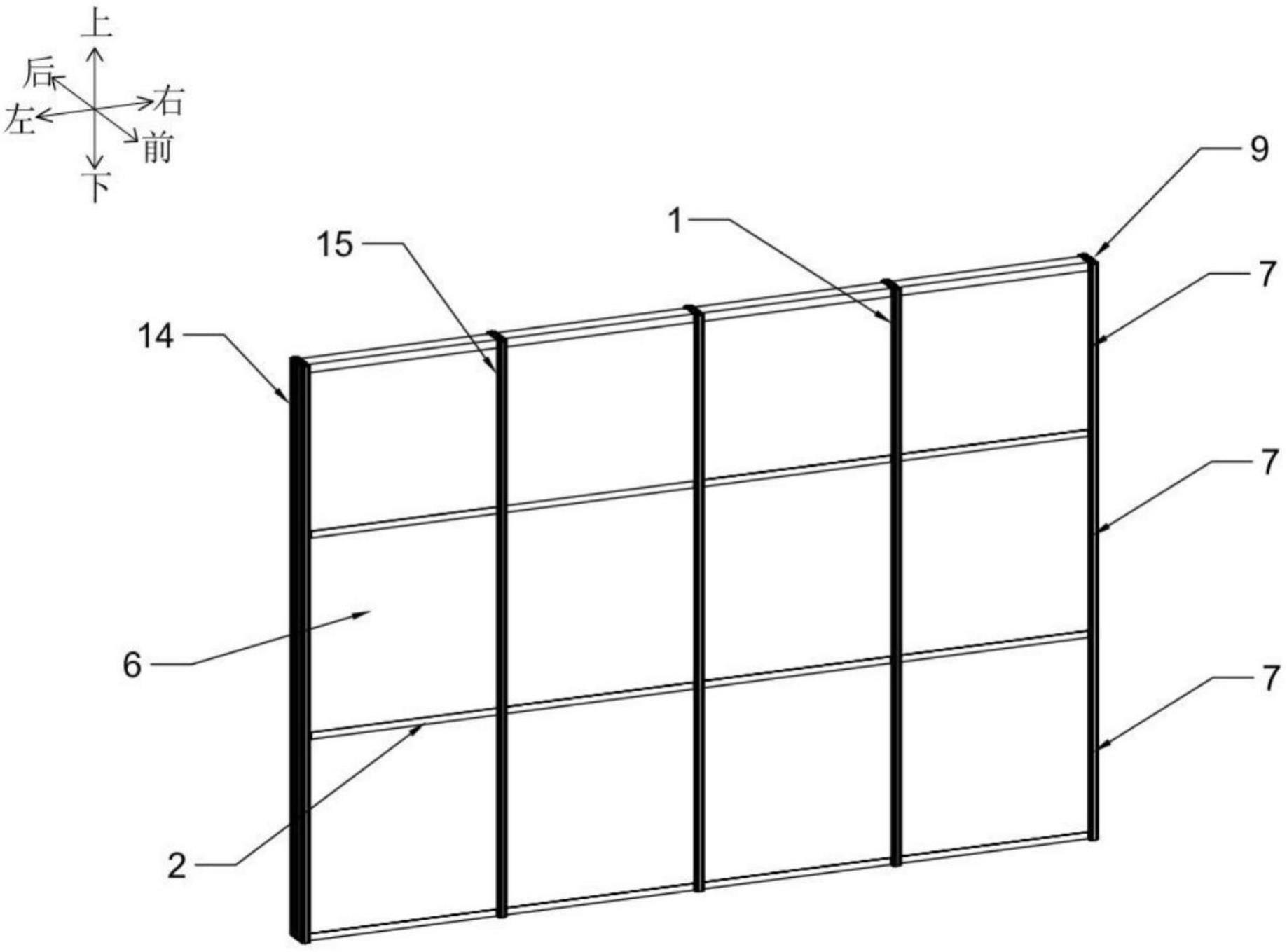

1.一种隔断墙，其特征在于：包括龙骨架(9)和墙板(6)；

2.根据权利要求1所述的隔断墙，其特征在于：所述框架(7)上设有两个嵌板组合槽(8)，所述嵌板组合槽(8)包括首尾相连的两条所述第一嵌板槽(13)和两条所述第二嵌板槽(23)，两个所述嵌板组合槽(8)沿前后方向排布。

3.根据权利要求1所述的隔断墙，其特征在于：在相互连接的所述主龙骨(1)和所述副龙骨(2)中，所述主龙骨(1)上设有第一连接面(11)，所述副龙骨(2)上设有第二连接面(21)，所述第一连接面(11)和所述第二连接面(21)相互垂直；

4.根据权利要求3所述的隔断墙，其特征在于：所述第一连接件(31)和所述第二连接件(32)均为直角三角板，所述第一主扣件(311)和所述第一副扣件(312)分别设于所述第一连接件(31)的两条直角边上，所述第二主扣件(321)和所述第二副扣件(322)分别设于所述第二连接件(32)的两条直角边上。

5.根据权利要求3所述的隔断墙，其特征在于：所述第一连接件(31)上设有卡接槽(51)，所述第二连接件(32)上设有与所述卡接槽(51)匹配设置的扣接件(52)，和/或，所述第二连接件(32)上设有卡接槽(51)，所述第一连接件(31)上设有与所述卡接槽(51)匹配设置的扣接件(52)，所述扣接件(52)扣合于所述卡接槽(51)内。

6.根据权利要求3所述的隔断墙，其特征在于：所述第一紧固孔(313)和所述第二紧固孔(323)均为光孔，所述紧固件(4)为螺栓，所述螺栓穿设于所述第一紧固孔(313)和所述第二紧固孔(323)内，所述螺栓的尾端螺纹连接有螺母。

7.根据权利要求3所述的隔断墙，其特征在于：所述第一主扣件(311)、所述第一副扣件(312)、所述第二主扣件(321)和所述第二副扣件(322)均呈条状。

8.根据权利要求3所述的隔断墙，其特征在于：所述主龙骨(1)的左侧面和右侧面均为所述第一连接面(11)，所述第一主卡槽(1111)和所述第二主卡槽(1121)均沿上下方向延伸，所述副龙骨(2)的上侧面和下侧面均为所述第二连接面(21)，所述第一副卡槽(2111)和所述第二副卡槽(2121)均沿左右方向延伸，在每个所述第一连接面(11)和所述第二连接面(21)的交接处均设有所述第一连接件(31)和所述第二连接件(32)。

9.根据权利要求3所述的隔断墙，其特征在于：所述第一连接面(11)上设有两条所述第一嵌板槽(13)，两条所述第一嵌板槽(13)之间设有所述第一主卡槽(1111)和所述第二主卡槽(1121)，所述第一嵌板槽(13)、所述第一主卡槽(1111)和所述第二主卡槽(1121)均沿上下方向延伸；

10.根据权利要求1所述的隔断墙，其特征在于：所述墙板(6)为吸音板。

技术总结
本技术公开一种隔断墙，包括龙骨架和墙板；龙骨架包括多条沿上下方向延伸的主龙骨和多条沿左右方向延伸的副龙骨，多条主龙骨沿左右方向排布，相邻的两条主龙骨之间设有沿上下方向排布的多条副龙骨，多条主龙骨和多条副龙骨交错分布形成多个用于放置墙板的框架；用于围合形成框架的两条主龙骨，在其靠近框架内部的侧面上均设有第一嵌板槽，第一嵌板槽沿上下方向延伸；用于围合形成框架的两条副龙骨，在其靠近框架内部的侧面上均设有第二嵌板槽，第二嵌板槽沿左右方向延伸；两条第一嵌板槽和两条第二嵌板槽首尾相连，墙板嵌设于两条第一嵌板槽和两条第二嵌板槽内。有益效果：安装墙板的过程更加方便，降低对墙板的损坏，有利于墙板重复利用。

技术研发人员：贾可心
受保护的技术使用者：上海曼德勃罗科技有限公司
技术研发日：20230117
技术公布日：2024/1/12
