用于水泥搅拌的高效稳定装置的制作方法

本技术涉及水泥搅拌领域，具体为用于水泥搅拌的高效稳定装置。

背景技术：

1、水泥净浆是指水泥加水拌和而成的具有一定的可塑性能的混合物，水泥经水化硬化而形成的一种人造石成为水泥石，或称为硬化水泥净浆，有时也简称为水泥浆体，而在搅拌的过程中需要对搅拌锅进行稳固，防止在搅拌过程中搅拌锅发生晃动而影响对水泥的搅拌效率。

2、根据公开号为cn215790748u的中国专利公开了高稳定性自动化水泥净浆搅拌设备，该高稳定性自动化水泥净浆搅拌设备利用液压杆内设置的液压机，控制与液压杆活动连接的搅拌锅进行调节角度，从而达到减少搅拌杆容易与搅拌锅产生碰撞的目的。

3、针对上述公开的专利内容，发明人认为虽然可以通过液压杆对搅拌锅的角度进行调整且可对搅拌锅进行稳固，但水泥在搅拌锅内彻底搅拌后难以将水泥倒出，需将搅拌锅从设备内取出才能将水泥倒出，而该倒出水泥的过程较为麻烦，进而降低了水泥搅拌后的倒出效率。

技术实现思路

1、基于此，本实用新型的目的是提供用于水泥搅拌的高效稳定装置，以解决难以将搅拌后的水泥从搅拌锅内倒出的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：用于水泥搅拌的高效稳定装置，包括底板，所述底板的顶部安装有支撑板，所述底板上设有旋转组件，所述旋转组件包括安装于底板顶部的支撑座和第二驱动电机、设于底板顶部一侧的连接轴、安装于底板一侧和支撑座一侧的导线轮与设于支撑板一侧的第一驱动电机，所述第一驱动电机的输出端连接有第一卷线轮，所述第一卷线轮上缠绕有第一钢丝绳，所述第一钢丝绳的一端通过一个导线轮连接有搅拌锅，所述第二驱动电机的输出端连接有第二卷线轮，所述第二卷线轮上缠绕有第二钢丝绳，所述支撑板的内部开设有凹槽，所述凹槽的内部下方安装有第一电机，所述第一电机的输出端连接有丝杆，所述丝杆的外壁套接有螺纹座，所述螺纹座的一侧安装有连接板，所述连接板上通过轴承连接有搅拌轴，所述搅拌轴上设有清理组件。

3、通过采用上述技术方案，当需使搅拌锅翻转时，使用者可启动第一驱动电机和第二驱动电机，第一驱动电机工作可带动第一卷线轮收卷第一钢丝绳。

4、进一步的，所述旋转组件还包括有安装于搅拌锅底部的磁块和安装于支撑座顶部的电磁铁块，所述电磁铁块与磁块接触。

5、通过采用上述技术方案，当搅拌锅转动复位后其会带动磁块转动，磁块转动后会与电磁铁块接触。

6、进一步的，所述第二钢丝绳的一端通过另一个导线轮与搅拌锅的底部一侧连接，所述搅拌锅通过连接轴与底板转动连接。

7、通过采用上述技术方案，当第二钢丝绳被收卷后其会拉扯第二钢丝绳，第二钢丝绳被收卷后会拉动搅拌锅。

8、进一步的，所述清理组件包括主动齿轮、从动齿轮、喷水孔、通水腔和刮板，所述喷水孔的内部安装有单向阀，所述通水腔的内部插接有进水软管。

9、通过采用上述技术方案，当搅拌轴转动时其会带动喷水孔和单向阀转动，而水会经进水软管流入至搅拌轴的内部。

10、进一步的，所述主动齿轮与从动齿轮相啮合，多个所述喷水孔等距分布于搅拌轴的外壁。

11、通过采用上述技术方案，主动齿轮转动后可带动从动齿轮转动，从动齿轮转动后会带动搅拌轴转动。

12、进一步的，所述搅拌轴的两侧均安装有搅拌杆，所述通水腔与喷水孔相连通。

13、通过采用上述技术方案，搅拌轴转动时会带动搅拌杆转动，搅拌杆转动后可搅动水泥，以便对水泥进行搅拌。

14、进一步的，所述连接板的顶部安装有固定架，所述固定架的内部安装有第二电机，所述主动齿轮套接于第二电机的输出端。

15、通过采用上述技术方案，第二电机工作可带动主动齿轮转动，同时固定架的设置可提高第二电机的稳定性。

16、综上所述，本实用新型主要具有以下有益效果：

17、1、本实用新型通过设置有旋转组件，当需使搅拌锅翻转时，使用者可启动第一驱动电机和第二驱动电机，第一驱动电机工作可带动第一卷线轮收卷第一钢丝绳，进而可拉动搅拌锅，同时第二驱动电机可带动第二卷线轮转动，并松开第二钢丝绳，而此时搅拌锅可发生翻转，搅拌锅内部的水泥则会被倒出，进而提高了对水泥的倒出效率，同时通过第一钢丝绳、第二钢丝绳、电磁铁块和磁块可提高搅拌锅的稳固性，防止搅拌过程中发生晃动；

18、2、本实用新型通过设置有清理组件，当需对搅拌锅内部进行清理时，使搅拌轴伸入至搅拌锅内部，且使刮板与搅拌锅的内壁接触，而主动齿轮转动后可带动从动齿轮转动，从动齿轮转动后会带动搅拌轴转动，同时清洗水可通过进水软管进入至通水腔的内部，当搅拌轴转动时其会带动喷水孔和单向阀转动，而水会经单向阀喷出，进而可对搅拌槽进行冲洗，同时刮板持续转动可刮除搅拌槽内壁附着的水泥，从而提高了对搅拌槽内部的清理效率，防止部分水泥凝固在搅拌槽内部。

技术特征：

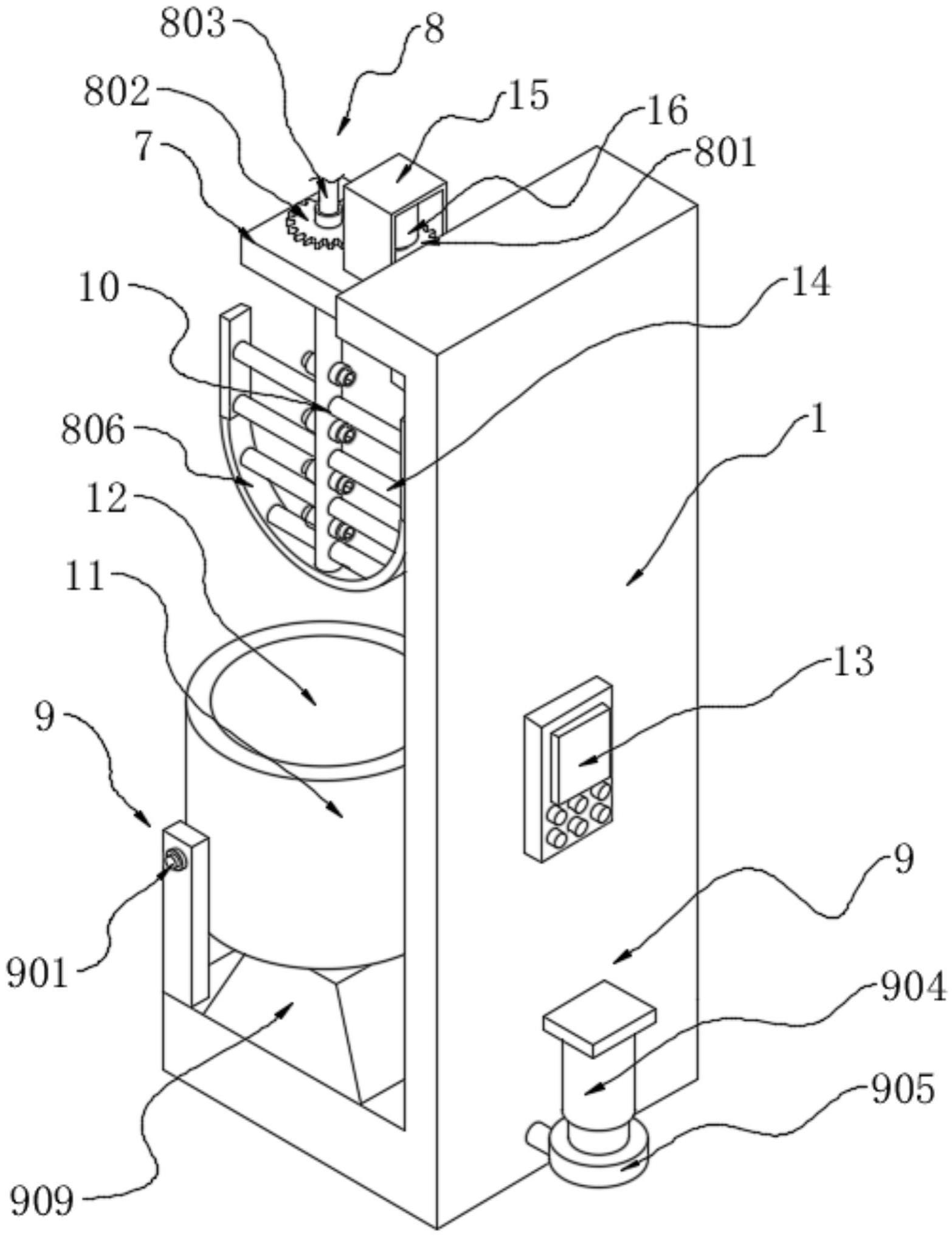

1.用于水泥搅拌的高效稳定装置，包括底板（1），其特征在于：所述底板（1）的顶部安装有支撑板（2），所述底板（1）上设有旋转组件（9），所述旋转组件（9）包括安装于底板（1）顶部的支撑座（909）和第二驱动电机（906）、设于底板（1）顶部一侧的连接轴（901）、安装于底板（1）一侧和支撑座（909）一侧的导线轮（902）与设于支撑板（2）一侧的第一驱动电机（904），所述第一驱动电机（904）的输出端连接有第一卷线轮（905），所述第一卷线轮（905）上缠绕有第一钢丝绳（903），所述第一钢丝绳（903）的一端通过一个导线轮（902）连接有搅拌锅（11），所述第二驱动电机（906）的输出端连接有第二卷线轮（907），所述第二卷线轮（907）上缠绕有第二钢丝绳（908），所述支撑板（2）的内部开设有凹槽（4），所述凹槽（4）的内部下方安装有第一电机（3），所述第一电机（3）的输出端连接有丝杆（5），所述丝杆（5）的外壁套接有螺纹座（6），所述螺纹座（6）的一侧安装有连接板（7），所述连接板（7）上通过轴承连接有搅拌轴（10），所述搅拌轴（10）上设有清理组件（8）。

2.根据权利要求1所述的用于水泥搅拌的高效稳定装置，其特征在于：所述旋转组件（9）还包括有安装于搅拌锅（11）底部的磁块（911）和安装于支撑座（909）顶部的电磁铁块（910），所述电磁铁块（910）与磁块（911）接触。

3.根据权利要求1所述的用于水泥搅拌的高效稳定装置，其特征在于：所述第二钢丝绳（908）的一端通过另一个导线轮（902）与搅拌锅（11）的底部一侧连接，所述搅拌锅（11）通过连接轴（901）与底板（1）转动连接。

4.根据权利要求1所述的用于水泥搅拌的高效稳定装置，其特征在于：所述清理组件（8）包括主动齿轮（801）、从动齿轮（802）、喷水孔（804）、通水腔（807）和刮板（806），所述喷水孔（804）的内部安装有单向阀（805），所述通水腔（807）的内部插接有进水软管（803）。

5.根据权利要求4所述的用于水泥搅拌的高效稳定装置，其特征在于：所述搅拌轴（10）的两侧均安装有搅拌杆（14），所述通水腔（807）与喷水孔（804）相连通。

6.根据权利要求4所述的用于水泥搅拌的高效稳定装置，其特征在于：所述连接板（7）的顶部安装有固定架（15），所述固定架（15）的内部安装有第二电机（16），所述主动齿轮（801）套接于第二电机（16）的输出端。

技术总结
本技术公开了用于水泥搅拌的高效稳定装置，涉及水泥搅拌领域，本技术包括底板，底板的顶部安装有支撑板，底板上设有旋转组件，旋转组件包括安装于底板顶部的支撑座和第二驱动电机、设于底板顶部一侧的连接轴、安装于底板一侧和支撑座一侧的导线轮与设于支撑板一侧的第一驱动电机。本技术通过设置有旋转组件，当需使搅拌锅翻转时，使用者可启动第一驱动电机和第二驱动电机，第一驱动电机工作可带动第一卷线轮收卷第一钢丝绳，进而可拉动搅拌锅，同时第二驱动电机可带动第二卷线轮转动，并松开第二钢丝绳，而此时搅拌锅可发生翻转，搅拌锅内部的水泥则会被倒出，进而提高了对水泥的倒出效率。
