一种高压电瓷安全性能高的旋压成型机的制作方法

本技术涉及高压电瓷，具体为一种高压电瓷安全性能高的旋压成型机。

背景技术：

1、高压电瓷是指一般额定电压在1～110kv以内的电瓷，应用于材料科学技术，无机非金属材料，陶瓷，传统陶瓷，高压电瓷用陶瓷制品在制作时，需要使用成型模具压制成型，根据压制方式分为正压式和旋压时。

2、旋压成型机在使用时，公模具在母模具内部旋转挤压泥胚，而母模具底座松动时，母模具会因为公模具的旋转带动飞出造成人员伤害，同时，母模具内部的泥团受到旋转拉扯的力带动，容易从母模具顶端飞溅，从而对工作台造成污染，为此我们提出有一种高压电瓷安全性能高的旋压成型机。

技术实现思路

1、本实用新型的目的在于提供一种高压电瓷安全性能高的旋压成型机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种高压电瓷安全性能高的旋压成型机，所述一种高压电瓷安全性能高的旋压成型机包括

4、工作台，所述工作台的顶端两侧分别安装有第一机架和第二机架，所述第一机架和第二机架的顶端之间固定安装有横梁，所述第二机架的顶端一侧固定安装有第一电机；

5、升降台，所述升降台活动安装于第一机架和第二机架的内侧之间，所述升降台的顶端中部固定安装有第二电机，所述第二电机的输出轴端固定安装有公模具；

6、凹槽，所述凹槽开设于工作台的中部顶端一侧，所述凹槽的内部活动安装有滑台，所述滑台的顶端固定安装有母模具，所述工作台靠近凹槽的顶端外部设置有防护罩，所述防护罩的两侧外部均活动安装有门板。

7、优选的，所述工作台位于凹槽的一侧内部固定安装有电动缸，所述电动缸的输出轴端固定安装有推板，所述推板固定连接于滑台远离门板的一侧外壁处；

8、优选的，所述凹槽的内壁两侧和底端两侧均固定安装有导轨，所述滑台的外壁两侧和底端两侧均固定安装有滑块，所述滑块与导轨活动连接；

9、优选的，所述防护罩靠近门板的一侧两端内部均通过轴承活动安装有传动轴，所述传动轴与防护罩之间设置有回力弹簧，所述传动轴的两端均固定安装转杆，所述转杆与门板之间固定连接；

10、优选的，所述第一机架和第二机架的内侧顶端和底端均固定安装有轴架，两个所述轴架的内部通过轴承活动安装有丝杠，所述第一机架一侧的丝杠顶端穿过横梁固定安装有第二同步轮，所述第二机架一侧的丝杠顶端穿过横梁固定安装有第一同步轮，所述第一同步轮与第二同步轮通过同步带活动连接，所述第一同步轮的顶端与第一电机的输出轴固定连接，两个所述丝杠与升降台的两端活动连接；

11、优选的，所述防护罩的顶端中部开设有让位槽，所述让位槽的内径大于公模具的外径。

12、与现有技术相比，本实用新型的有益效果是：

13、1.该一种高压电瓷安全性能高的旋压成型机，通过设置工作台，第一电机启动后带动第一同步轮转动，第一同步轮转动后通过同步带带动第二同步轮同步转动，第二同步轮和第一同步轮同时转动后分别带动底端的丝杠转动，两个丝杠转动后带动升降台下降，升降台下降时带动旋转的公模具伸入母模具中对泥团进行旋压加工，在加工时，部分飞溅的泥浆会通过防护罩阻挡，这样不会溅射在工作台上，同时公模具是固定在滑台顶端，滑台通过电动缸限位，这样不会造成飞出伤人的情况。

14、2.该一种高压电瓷安全性能高的旋压成型机，通过设置电动缸，当泥胚加工旋压完成后，通过第一电机带动公模具升起，然后关闭第二电机，这时再次启动电动缸，电动缸推动推板，将滑台从凹槽中再次推出，滑台推出的同时，外侧挤压门板，门板受压后向两侧同步打开，直至滑台从凹槽中滑出，这样即可方便取出公模具内部旋压成型的模胚，从而达到便于上下料的目的。

技术特征：

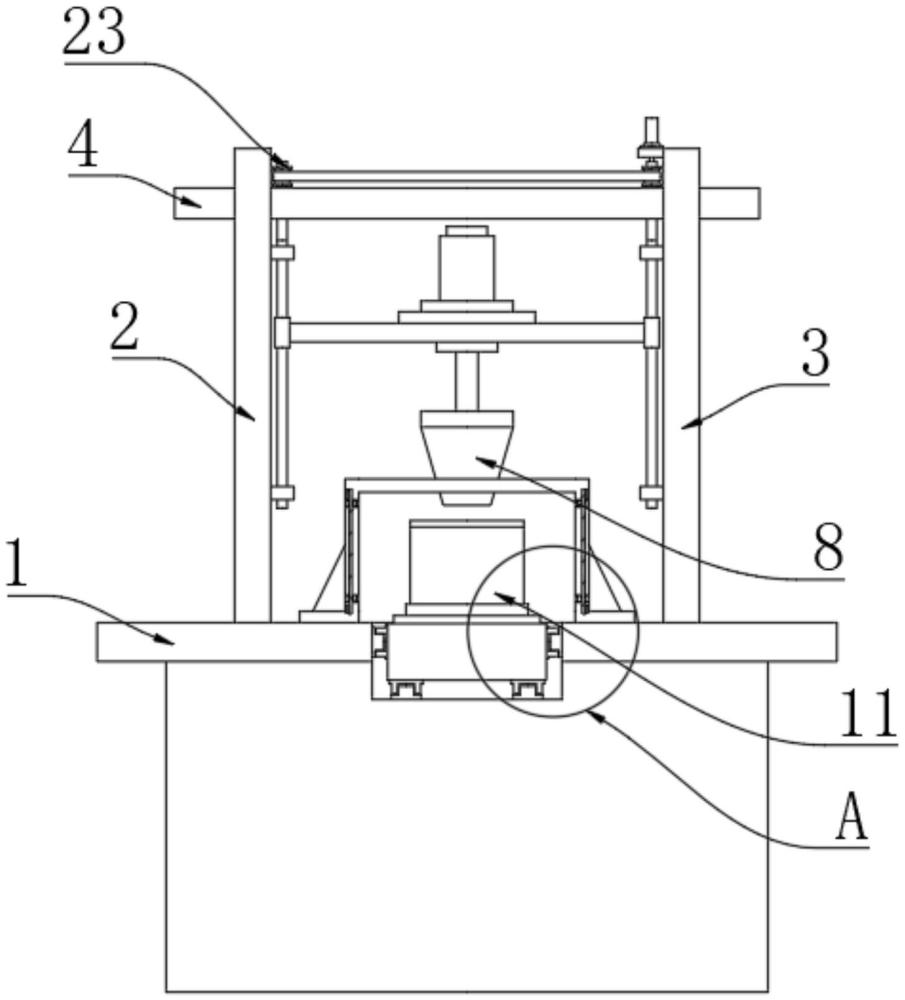

1.一种高压电瓷安全性能高的旋压成型机，其特征在于：所述一种高压电瓷安全性能高的旋压成型机包括

2.根据权利要求1所述的一种高压电瓷安全性能高的旋压成型机，其特征在于：所述工作台(1)位于凹槽(9)的一侧内部固定安装有电动缸(14)，所述电动缸(14)的输出轴端固定安装有推板(15)，所述推板(15)固定连接于滑台(10)远离门板(13)的一侧外壁处。

3.根据权利要求1所述的一种高压电瓷安全性能高的旋压成型机，其特征在于：所述凹槽(9)的内壁两侧和底端两侧均固定安装有导轨(16)，所述滑台(10)的外壁两侧和底端两侧均固定安装有滑块(17)，所述滑块(17)与导轨(16)活动连接。

4.根据权利要求1所述的一种高压电瓷安全性能高的旋压成型机，其特征在于：所述防护罩(12)靠近门板(13)的一侧两端内部均通过轴承活动安装有传动轴(18)，所述传动轴(18)与防护罩(12)之间设置有回力弹簧，所述传动轴(18)的两端均固定安装转杆(19)，所述转杆(19)与门板(13)之间固定连接。

5.根据权利要求1所述的一种高压电瓷安全性能高的旋压成型机，其特征在于：所述第一机架(2)和第二机架(3)的内侧顶端和底端均固定安装有轴架(20)，两个所述轴架(20)的内部通过轴承活动安装有丝杠(21)，所述第一机架(2)一侧的丝杠(21)顶端穿过横梁(4)固定安装有第二同步轮(22)，所述第二机架(3)一侧的丝杠(21)顶端穿过横梁(4)固定安装有第一同步轮(23)，所述第一同步轮(23)与第二同步轮(22)通过同步带(24)活动连接，所述第一同步轮(23)的顶端与第一电机(5)的输出轴固定连接，两个所述丝杠(21)与升降台(6)的两端活动连接。

6.根据权利要求1所述的一种高压电瓷安全性能高的旋压成型机，其特征在于：所述防护罩(12)的顶端中部开设有让位槽(25)，所述让位槽(25)的内径大于公模具(8)的外径。

技术总结
本技术涉及高压电瓷技术领域，具体为一种高压电瓷安全性能高的旋压成型机，包括工作台，所述工作台的顶端两侧分别安装有第一机架和第二机架，所述第一机架和第二机架的顶端之间固定安装有横梁。本技术通过设置工作台，第一电机启动后带动第一同步轮转动，第一同步轮转动后通过同步带带动第二同步轮同步转动，第二同步轮和第一同步轮同时转动后分别带动底端的丝杠转动，两个丝杠转动后带动升降台下降，升降台下降时带动旋转的公模具伸入母模具中对泥团进行旋压加工，在加工时，部分飞溅的泥浆会通过防护罩阻挡，这样不会溅射在工作台上，同时公模具是固定在滑台顶端，滑台通过电动缸限位，这样不会造成飞出伤人的情况。

技术研发人员：王江涛,陈玉,韩志震,毕连锁
受保护的技术使用者：唐山隆兴机械设备有限公司
技术研发日：20230711
技术公布日：2024/1/25
