一种便于安装的装配式筏板的制作方法

本技术涉及筏板领域，尤其涉及一种便于安装的装配式筏板。

背景技术：

1、便于安装的装配式筏板大量的构件都是由工厂生产加工完成，采用建筑、装修一体化设计、施工等程序，装修可随主体施工在工厂完成，既保证了装修质量，又能加快工程整体进度，由于其施工速度非常快，因此工作效率也提高很多。

2、在现有的便于安装的装配式筏板由于不能对其很好的对其起到一个支撑，同时在现有的由于是一体式，不便对其进行拆卸，使其运输成本过大，同时不便进行运输，因此，本领域技术人员提供了一种便于安装的装配式筏板，以解决上述背景技术中提出的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于安装的装配式筏板，通过第一钢筋与支撑柱对其进行一个有效的支撑，使其筏板成型，通过将其水泥灌入支撑柱内部，通过第一钢筋起到一个有效的支撑，同时支撑柱通过凹槽将其固定，使其方便进行拆卸，方便运输，到达施工地方使其方便工人对其进行施工，通过多个第二钢筋对其墙板内部凹槽进行支撑，方便对其地基进行灌入水泥，方便对其进行操作，通过米字形第二钢筋对其进行一个有效的支撑，同时通过支撑杆对其进行内部支撑，使其更加稳定，通过连接器内部的通孔进行连接，方便对其进行拆卸，方便对其进行移动安装，通过耐磨层与防水层的配合，使其基座更加耐磨，同时做到一个有效的防水，使其避免基座受到磨损，同时通过防水层对其进行基座进行有效的保护，使其避免基座内部进水，对其基座做到最大的保护。

2、为实现上述目的，本实用新型提供了如下技术方案：一种便于安装的装配式筏板，包括基座，所述基座外侧壁套设有防水层，所述防水层外侧壁套设有耐磨层，所述耐磨层前端面中心靠两侧与后端面中心靠两侧均设有挂钩，所述耐磨层上端面呈矩形排列设有多个卡槽，多个所述卡槽上端面设有多个支撑柱，多个所述支撑柱内部均上下排列设有多个第一钢筋，多个所述支撑柱上端面设有墙板，所述墙板上端面开设多个凹槽，多个所述凹槽内部横竖排列设有多个支撑杆，多个所述凹槽内部均设有多个连接器，多个所述连接器四个外侧壁均设有通孔，多个所述支撑杆内侧壁均呈米字形设有多个第二钢筋；

3、通过上述技术方案，通过第一钢筋与支撑柱对其进行一个有效的支撑，使其筏板成型，通过将其水泥灌入支撑柱内部，通过第一钢筋起到一个有效的支撑，同时支撑柱通过凹槽将其固定，使其方便进行拆卸，方便运输，到达施工地方使其方便工人对其进行施工，通过多个第二钢筋对其墙板内部凹槽进行支撑，方便对其地基进行灌入水泥，方便对其进行操作，通过米字形第二钢筋对其进行一个有效的支撑，同时通过支撑杆对其进行内部支撑，使其更加稳定，通过连接器内部的通孔进行连接，方便对其进行拆卸，方便对其进行移动安装，通过耐磨层与防水层的配合，使其基座更加耐磨，同时做到一个有效的防水，使其避免基座受到磨损，同时通过防水层对其进行基座进行有效的保护，使其避免基座内部进水，对其基座做到最大的保护。

4、进一步地，多个所述支撑柱与多个卡槽之间相互适配；

5、通过上述技术方案，通过卡槽将其支撑柱进行固定连接，使其稳定，方便进行施工。

6、进一步地，多个所述支撑杆端部分别与多个通孔之间相互适配；

7、通过上述技术方案，支撑杆通过连接器内部的通孔进行交叉连接，使其方便进行安装，同时做到有效的支撑。

8、进一步地，四个所述挂钩与耐磨层之间均为固定连接；

9、通过上述技术方案，通过固定连接使其挂钩方便对其进行运输。

10、进一步地，所述耐磨层材质为高锰钢；

11、通过上述技术方案，高锰钢是一种高强度的钢材，主要用于需要承受冲击、挤压、物料磨损等恶劣工况条件。

12、进一步地，所述防水层材质为聚丙烯；

13、通过上述技术方案，聚丙烯防水涂料具有了耐候性好、耐水性好、抗腐蚀。

14、进一步地，所述墙板与多个支撑柱之间为可拆卸式连接；

15、通过上述技术方案，通过可拆卸式连接，方便对其进行调整，同时方便进行更换。

16、进一步地，多个所述支撑柱材质均为角钢；

17、通过上述技术方案，角钢主要用于制作框架结构。

18、本实用新型具有如下有益效果：

19、1、本实用新型中，在便于安装的装配式筏板通过第一钢筋与支撑柱对其进行一个有效的支撑，使其筏板成型，通过将其水泥灌入支撑柱内部，通过第一钢筋起到一个有效的支撑，同时支撑柱通过凹槽将其固定，使其方便进行拆卸，方便运输，到达施工地方使其方便工人对其进行施工。

20、2、本实用新型中，通过多个第二钢筋对其墙板内部凹槽进行支撑，方便对其地基进行灌入水泥，方便对其进行操作，通过米字形第二钢筋对其进行一个有效的支撑，同时通过支撑杆对其进行内部支撑，使其更加稳定，通过连接器内部的通孔进行连接，方便对其进行拆卸，方便对其进行移动安装。

21、3、本实用新型中，通过耐磨层与防水层的配合，使其基座更加耐磨，同时做到一个有效的防水，使其避免基座受到磨损，同时通过防水层对其进行基座进行有效的保护，使其避免基座内部进水，对其基座做到最大的保护。

技术特征：

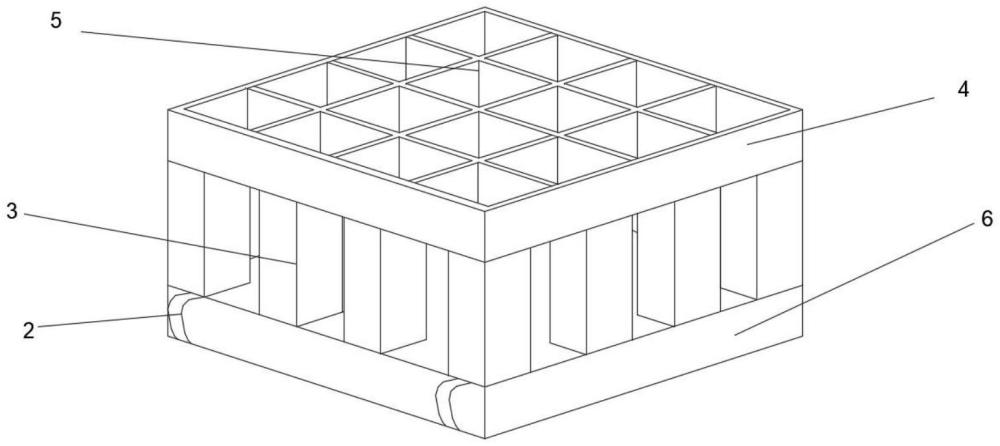

1.一种便于安装的装配式筏板，包括基座(1)，其特征在于：所述基座(1)外侧壁套设有防水层(7)，所述防水层(7)外侧壁套设有耐磨层(6)，所述耐磨层(6)前端面中心靠两侧与后端面中心靠两侧均设有挂钩(2)，所述耐磨层(6)上端面呈矩形排列设有多个卡槽(11)，多个所述卡槽(11)上端面设有多个支撑柱(3)，多个所述支撑柱(3)内部均上下排列设有多个第一钢筋(8)，多个所述支撑柱(3)上端面设有墙板(4)，所述墙板(4)上端面开设多个凹槽(5)，多个所述凹槽(5)内部横竖排列设有多个支撑杆(10)，多个所述凹槽(5)内部均设有多个连接器(12)，多个所述连接器(12)四个外侧壁均设有通孔(13)，多个所述支撑杆(10)内侧壁均呈米字形设有多个第二钢筋(9)。

2.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：多个所述支撑柱(3)与多个卡槽(11)之间相互适配。

3.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：多个所述支撑杆(10)端部分别与多个通孔(13)之间相互适配。

4.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：四个所述挂钩(2)与耐磨层(6)之间均为固定连接。

5.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：所述耐磨层(6)材质为高锰钢。

6.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：所述防水层(7)材质为聚丙烯。

7.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：所述墙板(4)与多个支撑柱(3)之间为可拆卸式连接。

8.根据权利要求1所述的一种便于安装的装配式筏板，其特征在于：多个所述支撑柱(3)材质均为角钢。

技术总结
本技术涉及筏板领域，公开了一种便于安装的装配式筏板，包括基座，所述基座外侧壁套设有防水层，所述防水层外侧壁套设有耐磨层，所述耐磨层前端面中心靠两侧与后端面中心靠两侧均设有挂钩，所述耐磨层上端面呈矩形排列设有多个卡槽，多个所述卡槽上端面设有多个支撑柱，多个所述支撑柱内部均上下排列设有多个第一钢筋，多个所述支撑柱上端面设有墙板。本技术中，通过第一钢筋与支撑柱对其进行一个有效的支撑，使其筏板成型，通过将其水泥灌入支撑柱内部，通过第一钢筋起到一个有效的支撑，同时支撑柱通过凹槽将其固定，使其方便进行拆卸，方便运输，到达施工地方使其方便工人对其进行施工。

技术研发人员：陆伟明,张宏加,许闻迪,李超,李晓光,朱家豪,陈新,沈政涛,陆卫东,崔飞锋
受保护的技术使用者：浙江恒欣设计集团股份有限公司
技术研发日：20230713
技术公布日：2024/1/22
