一种旋转灭蚊灯的制作方法

本技术涉及灭蚊灯，具体涉及一种旋转灭蚊灯。

背景技术：

1、为了杀灭蚊虫，尤其是在室外，灭蚊灯是最为常用的装置，现有的灭蚊灯装置中应用最广泛的就是电击型灭蚊灯，此类灭蚊灯装置一般内部设计有能够发出吸引蚊虫灯光的诱蚊灯管，在诱蚊灯管的外围设计有高压电网，通过高压电进行灭蚊。这种装置存在以下问题：当蚊虫被高压电击中时，蚊虫会粘附在高压电网上，若高压电网上残留大量的蚊虫，会降低灭蚊灯的灭蚊的使用效果，所以需要人工手动清理；并且在使用时，需要等待蚊子主动撞上电网才能达到灭蚊作用，导致灭蚊效果不好。

技术实现思路

1、本实用新型的目的是提供一种旋转灭蚊灯，解决现有灭蚊灯的电网不能主动灭蚊的问题。

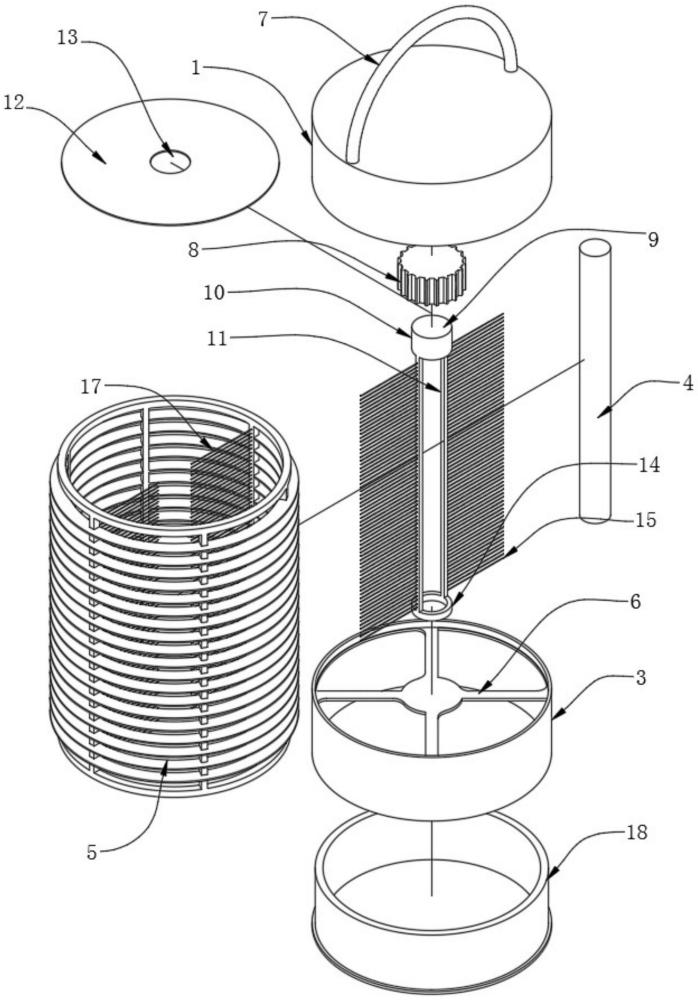

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种旋转灭蚊灯，包括顶盖、肋条和套筒，所述肋条绕顶盖的中心线沿圆周方向设有若干根，所述肋条一端与顶盖固定连接，另一端与套筒固定连接，所述套筒内侧中心处竖向设有诱蚊灯管，所述顶盖内侧中部固定连接有电机，所述电机的输出轴固定连接有第一固定环，所述第一固定环远离电机的一侧固定连接有竖杆，所述竖杆与诱蚊灯管间隙配合，所述竖杆上沿竖直方向间隔固定连接有若干横向设置的第一导电针和第二导电针，所述第一导电针与第二导电针交错布置，所述第一导电针与第二导电针的自由端均与肋条内侧间隙配合，所有所述第一导电针均与电源的负极连接，所有所述第二导电针均与电源的正极连接。

3、上述技术方案的原理及效果：使用时启动诱蚊灯管和电机，电机带动第一固定环绕顶盖的中心轴线转动，第一固定环带动竖杆、第一导电针以及第二导电针共同绕顶盖的中心轴线圆周运动。由于蚊子容易被灯光吸引，在诱蚊灯管的作用下，蚊子飞入第一导电针和第二导电针的圆周运动范围内。由于第一导电针与第二导电针交错设置并分别连接电源的两极，当蚊子与二者接触时，蚊子作为导体与第一导电针、第二导电针之间形成电流，使得蚊子受到电击死亡。由于电机带动第一导电针与第二导电针圆周运动，使得第一导电针与第二导电针能够主动灭杀进入圆周运动范围内的蚊子，增强了灭蚊效果。

4、本实用新型进一步设置为，每个所述第一导电针与相邻的第二导电针之间均设有绝缘条，所述绝缘条的一端与肋条固定连接，所述绝缘条的另一端与竖杆间隙配合。

5、通过采用上述技术方案，由于蚊子受到第一导电针和第二导电针的电击死亡后的躯体容易粘附在上面，第一导电针与第二导电针圆周运动过程中经过绝缘条时，绝缘条从第一导电针与第二导电针之间通过，能够将粘附在第一导电针和第二导电针之间的蚊子清扫掉，避免了第一导电针和第二导电针上粘附过多的蚊子降低灭蚊效果的情况发生。

6、本实用新型进一步设置为，所述套筒内可拆卸连接有收集盒。

7、通过采用上述技术方案，蚊子被电死后落入到收集盒中，由于收集盒可以拆卸，可以方便将收集盒拆下来清理。

8、本实用新型进一步设置为，所有所述肋条外侧共同固定连接有沿竖直方向间隔设置的格栅条，所述格栅条为环形。

9、通过采用上述技术方案，环形的格栅条加强了肋条的整体性，同时也可以防止手指误伸入肋条内侧受到伤害。

10、本实用新型进一步设置为，所述顶盖的顶部固定连接有提手。

11、通过采用上述技术方案，通过提手可以方便携带，也可以方便将整个装置悬挂使用。

技术特征：

1.一种旋转灭蚊灯，其特征在于：包括顶盖、肋条和套筒，所述肋条绕顶盖的中心线沿圆周方向设有若干根，所述肋条一端与顶盖固定连接，另一端与套筒固定连接，所述套筒内侧中心处竖向设有诱蚊灯管，所述顶盖内侧中部固定连接有电机，所述电机的输出轴固定连接有第一固定环，所述第一固定环远离电机的一侧固定连接有竖杆，所述竖杆与诱蚊灯管间隙配合，所述竖杆上沿竖直方向间隔固定连接有若干横向设置的第一导电针和第二导电针，所述第一导电针与第二导电针交错布置，所述第一导电针与第二导电针的自由端均与肋条内侧间隙配合，所有所述第一导电针均与电源的负极连接，所有所述第二导电针均与电源的正极连接。

2.如权利要求1所述一种旋转灭蚊灯，其特征在于：每个所述第一导电针与相邻的第二导电针之间均设有绝缘条，所述绝缘条的一端与肋条固定连接，所述绝缘条的另一端与竖杆间隙配合。

3.如权利要求2所述一种旋转灭蚊灯，其特征在于：所述套筒内可拆卸连接有收集盒。

4.如权利要求1-3任一所述一种旋转灭蚊灯，其特征在于：所有所述肋条外侧共同固定连接有沿竖直方向间隔设置的格栅条，所述格栅条为环形。

5.如权利要求4所述一种旋转灭蚊灯，其特征在于：所述顶盖的顶部固定连接有提手。

技术总结
本技术公开了一种旋转灭蚊灯，涉及灭蚊灯技术领域，具体涉及一种旋转灭蚊灯，包括顶盖、肋条和套筒，套筒内设有诱蚊灯管，顶盖内侧中部固定连接有电机，电机的输出轴固定连接有第一固定环，第一固定环远离电机的一侧固定连接有竖杆，竖杆上沿竖直方向间隔固定连接有若干横向设置的第一导电针和第二导电针，第一导电针与第二导电针交错布置，所有第一导电针均与电源的负极连接，所有第二导电针均与电源的正极连接。使用时，电机转动带动第一导电针和第二导电针的圆周运动，第一导电针和第二导电针配合主动灭杀进入其圆周运动范围内的蚊子，增强了灭蚊效果。该技术方案主要用于灭蚊，解决现有灭蚊灯的电网不能主动灭蚊的问题。

技术研发人员：李雨锴
受保护的技术使用者：李雨锴
技术研发日：20230713
技术公布日：2024/1/22
