园林绿化修剪机的制作方法

本技术涉及园林养护，具体为园林绿化修剪机。

背景技术：

1、在园林绿化中一部分的数木需要修剪，因此设计了绿化修剪机。由于树木具有一定的高度，但是现有的绿化修剪机(授权公告号cn 114158345 a和cn 212064917u)大都适合高度较矮的园林数木。因此，对于具有一定高度的园林数木修剪就较不易，甚至需要费时费力。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种园林绿化修剪机。

2、为实现上述目的，本实用新型提供如下技术方案：

3、本实用新型包括底板；所述底板的顶部中心固定安装有剪叉升降机，所述剪叉升降机的顶部四周固定连接有防护栏，所述防护栏上转动设置有防护门，所述剪叉升降机的顶部设置有修剪机构，所述底板的顶部左端固定连接有手推杆，所述修剪机构位于防护栏的内部，所述底板上设置有支撑机构。

4、所述支撑机构包括数量为两个的固定板，两个所述固定板分别固定连接在底板的顶部前后端，所述固定板相背的一侧均固定连接有电动推杆，所述电动推杆的输出端固定连接在活动框的一侧壁，所述活动框的底部左右端均固定连接在液压推杆上端，所述液压推杆底部的输出端固定连接有支撑板。

5、所述活动框的底端与底板上部滑动卡接，所述活动框为u型框。

6、所述修剪机构包括立板，所述立板固定连接在剪叉升降机的顶部后端，所述立板的顶部固定连接有顶板，所述顶板的顶部中心开设有滑槽，所述滑槽的内部滑动连接有滑杆，所述滑杆的顶端转动连接有安装块，所述安装块的顶部前端固定连接有把手，所述安装块的顶部后端固定连接有修剪刀。

7、所述安装块的底部中心开设有凹槽，所述滑杆的顶部固定连接有活动球，所述活动球与凹槽转动套接。

8、所述底板的底部四角均连接有脚轮。

9、与现有技术相比，本申请的技术方案具备以下有益效果：本实用新型可以对高处和低处的园林树木进行修剪。剪叉升降机带着操作人员提升到作业高度，防护栏能够提供良好的防护效果，防止操作人员从高处跌落；操作人员握住把手推动安装块带着修剪刀向前移动可进行绿植的修剪作业。

技术特征：

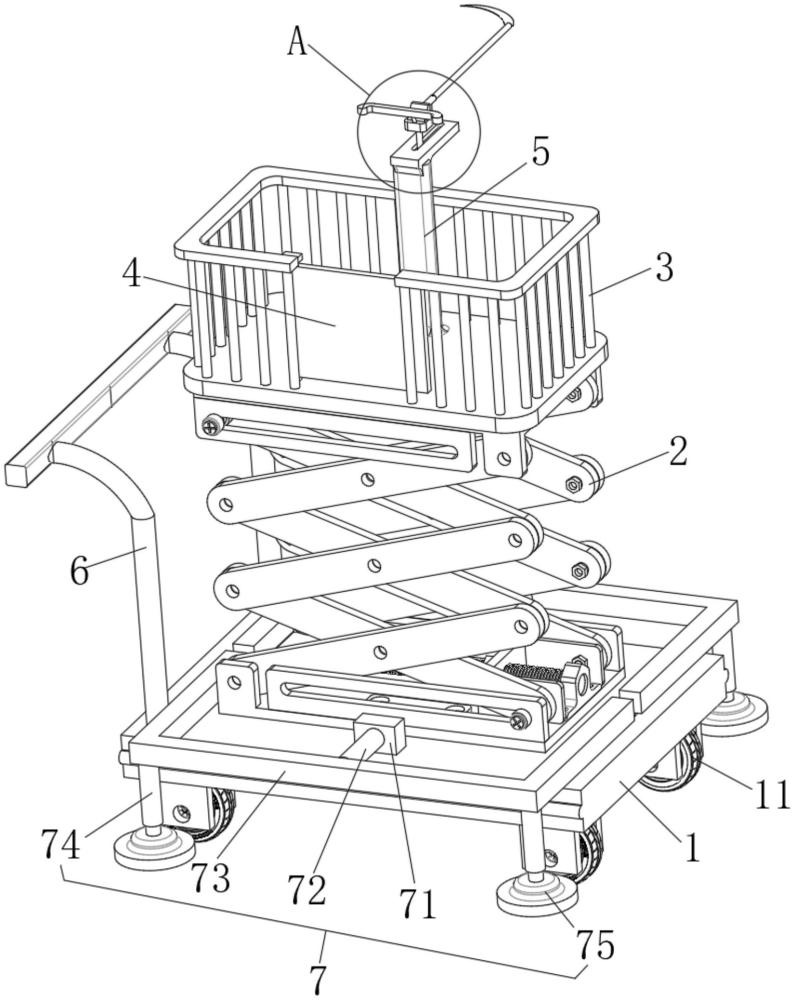

1.园林绿化修剪机，包括底板(1)，其特征在于：所述底板(1)的顶部中心固定安装有剪叉升降机(2)，所述剪叉升降机(2)的顶部四周固定连接有防护栏(3)，所述防护栏(3)上转动设置有防护门(4)，所述剪叉升降机(2)的顶部设置有修剪机构(5)，所述底板(1)的顶部左端固定连接有手推杆(6)，所述修剪机构(5)位于防护栏(3)的内部，所述底板(1)上设置有支撑机构(7)。

2.根据权利要求1所述的园林绿化修剪机，其特征在于：所述支撑机构(7)包括数量为两个的固定板(71)，两个所述固定板(71)分别固定连接在底板(1)的顶部前后端，所述固定板(71)相背的一侧均固定连接有电动推杆(72)，所述电动推杆(72)的输出端固定连接在活动框(73)的一侧壁，所述活动框(73)的底部左右端均固定连接在液压推杆(74)上端，所述液压推杆(74)底部的输出端固定连接有支撑板(75)。

3.根据权利要求2所述的园林绿化修剪机，其特征在于：所述活动框(73)的底端与底板(1)上部滑动卡接，所述活动框(73)为u型框。

4.根据权利要求1所述的园林绿化修剪机，其特征在于：所述修剪机构(5)包括立板(51)，所述立板(51)固定连接在剪叉升降机(2)的顶部后端，所述立板(51)的顶部固定连接有顶板(52)，所述顶板(52)的顶部中心开设有滑槽(53)，所述滑槽(53)的内部滑动连接有滑杆(54)，所述滑杆(54)的顶端转动连接有安装块(55)，所述安装块(55)的顶部前端固定连接有把手(56)，所述安装块(55)的顶部后端固定连接有修剪刀(57)。

5.根据权利要求4所述的园林绿化修剪机，其特征在于：所述安装块(55)的底部中心开设有凹槽，所述滑杆(54)的顶部固定连接有活动球(541)，所述活动球(541)与凹槽转动套接。

6.根据权利要求1所述的园林绿化修剪机，其特征在于：所述底板(1)的底部四角均连接有脚轮(11)。

技术总结
本技术涉及园林绿化修剪机，本技术包括底板；底板的顶部中心固定安装有剪叉升降机，剪叉升降机的顶部四周固定连接有防护栏，所述防护栏上转动设置有防护门，剪叉升降机的顶部设置有修剪机构，底板的顶部左端固定连接有手推杆，所述修剪机构位于防护栏的内部，底板上设置有支撑机构。本技术可以对高处和低处的园林树木进行修剪。剪叉升降机带着操作人员提升到作业高度，防护栏能够提供良好的防护效果，防止操作人员从高处跌落；操作人员握住把手推动安装块带着修剪刀向前移动可进行绿植的修剪作业。

技术研发人员：王长海,王晓明,徐帅,王晨
受保护的技术使用者：大连广泰市政园林工程有限公司
技术研发日：20230712
