一种建筑室内装饰装修施工用喷涂装置的制作方法

本技术涉及装修施工领域，具体涉及一种建筑室内装饰装修施工用喷涂装置。

背景技术：

1、在建筑内部进行装修工作时，往往需要水电施工、墙体、地板、天花板、景观等，装饰是对生活用品或生活环境进行艺术加工的手法，使建筑空间满足使用要求、更具个性的一种手段，装修设备众多，其中底涂剂的喷涂装置就是其中之一。

2、现有的乳胶漆在喷涂的时候往往是手工使用滚筒进行操作，其容易造成涂料上墙不均匀。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种建筑室内装饰装修施工用喷涂装置，详见下文阐述。

2、为实现上述目的，本实用新型提供了以下技术方案：

3、本实用新型提供的一种建筑室内装饰装修施工用喷涂装置，包括固定于涂料桶上方的伸缩固定架，所述伸缩固定架上固定有用于对涂料桶内部的物料搅拌的搅拌装置以及对墙面进行喷涂的喷涂装置，所述喷涂装置包括泵体，所述泵体的进水端伸入涂料桶内部，且安装有伸缩管，所述泵体的出水端通过软管安装有喷头。

4、作为优选，所述伸缩固定架包括两个对称设置的夹板，所述夹板底面设有两个夹紧柱，两个所述夹板之间通过调长组件相连接。

5、作为优选，所述调长组件包括螺纹套，所述螺纹套的两端通过螺纹分别连接有第一螺纹杆和第二螺纹杆，所述第一螺纹杆和所述第二螺纹杆螺纹旋向相反，所述第一螺纹杆和所述第二螺纹杆的活动端分别与两个所述夹板相连接。

6、作为优选，两个所述夹板之间安装有导向柱。

7、作为优选，所述导向柱数量为两个，两个导向柱分别位于所述调长组件的两侧。

8、作为优选，所述搅拌装置包括电机，所述电机的输出端安装有转轴，所述转轴的外侧安装有搅拌叶。

9、作为优选，所述喷头上设有用于控制所述泵体工作的手柄。

10、作为优选，所述喷头呈条形设置，且其表面均匀设有多个出液孔。

11、有益效果在于：

12、1、通过伸缩固定架能够将装置整体固定在不同开口的涂料桶上，适用范围广；

13、2、通过搅拌装置能够对涂料桶内部的物料进行均匀混合，提高物料的喷涂效果；

14、3、通过喷涂装置能够使物料通过喷头喷涂在墙面上，喷涂更加均匀，操作方便快捷。

技术特征：

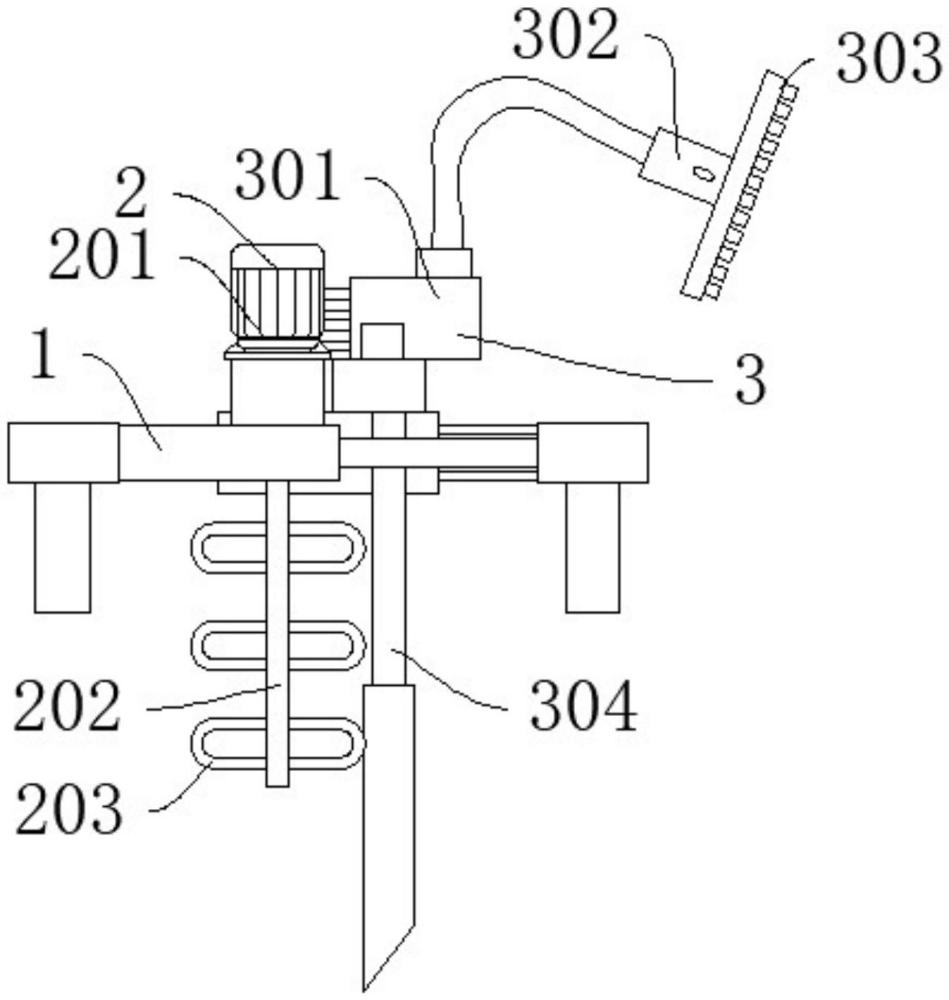

1.一种建筑室内装饰装修施工用喷涂装置，包括固定于涂料桶上方的伸缩固定架(1)，其特征在于，所述伸缩固定架(1)上固定有用于对涂料桶内部的物料搅拌的搅拌装置(2)以及对墙面进行喷涂的喷涂装置(3)，所述喷涂装置(3)包括泵体(301)，所述泵体(301)的进水端伸入涂料桶内部，且安装有伸缩管(304)，所述泵体(301)的出水端通过软管安装有喷头(303)。

2.根据权利要求1所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述伸缩固定架(1)包括两个对称设置的夹板(101)，所述夹板(101)底面设有两个夹紧柱(102)，两个所述夹板(101)之间通过调长组件(104)相连接。

3.根据权利要求2所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述调长组件(104)包括螺纹套(104b)，所述螺纹套(104b)的两端通过螺纹分别连接有第一螺纹杆(104a)和第二螺纹杆(104c)，所述第一螺纹杆(104a)和所述第二螺纹杆(104c)螺纹旋向相反，所述第一螺纹杆(104a)和所述第二螺纹杆(104c)的活动端分别与两个所述夹板(101)相连接。

4.根据权利要求2所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：两个所述夹板(101)之间安装有导向柱(103)。

5.根据权利要求4所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述导向柱(103)数量为两个，两个导向柱(103)分别位于所述调长组件(104)的两侧。

6.根据权利要求1所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述搅拌装置(2)包括电机(201)，所述电机(201)的输出端安装有转轴(202)，所述转轴(202)的外侧安装有搅拌叶(203)。

7.根据权利要求1所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述喷头(303)上设有用于控制所述泵体(301)工作的手柄(302)。

8.根据权利要求1或7所述的一种建筑室内装饰装修施工用喷涂装置，其特征在于：所述喷头(303)呈条形设置，且其表面均匀设有多个出液孔。

技术总结
本技术公开了一种建筑室内装饰装修施工用喷涂装置，包括固定于涂料桶上方的伸缩固定架，所述伸缩固定架上固定有用于对涂料桶内部的物料搅拌的搅拌装置以及对墙面进行喷涂的喷涂装置，所述喷涂装置包括泵体，所述泵体的进水端伸入涂料桶内部，且安装有伸缩管，所述泵体的出水端通过软管安装有喷头。有益效果在于：通过伸缩固定架能够将装置整体固定在不同开口的涂料桶上，适用范围广；通过搅拌装置能够对涂料桶内部的物料进行均匀混合，提高物料的喷涂效果；通过喷涂装置能够使物料通过喷头喷涂在墙面上，喷涂更加均匀，操作方便快捷。

技术研发人员：罗凤英,刘钰,夏清明,夏浩然
受保护的技术使用者：中饰聚厦建设工程有限公司
技术研发日：20230714
技术公布日：2024/1/25
