一种用于墙面喷涂的标杆的制作方法

本技术涉及标杆，具体是一种用于墙面喷涂的标杆。

背景技术：

1、目前，在墙面喷涂施工的过程中，标杆用于确定喷涂在墙面的涂料厚度，以使喷涂后的墙面变得平整，从而有利于进行后续的涂抹保温层步骤。其中标杆在进行使用的过程中，需要工作人员手动对墙面进行测量，从而不便于将其固定在施工墙面的侧边，且在喷涂的过程中，无法对其厚度进行实时查看。

2、中国专利公告号cn206554463u，公开了一种用于墙面喷涂的标杆，属于标杆技术领域，包括锁紧胶粒，所述锁紧胶粒固定于墙内，还包括水平杆、调节螺丝和调整胶粒，所述调整胶粒设于所述水平杆的左侧面，所述水平杆的内部为设有隔板的中空结构，所述水平杆设有平键型通孔，所述调整胶粒设有内米字型通孔，所述调节螺丝穿设所述平键型通孔和所述内米字型通孔，所述调节螺丝将所述水平杆和所述调整胶粒固定于所述锁紧胶粒，该实用新型能够显著提高墙面涂料喷涂的精确度，实现了喷涂过程中涂料厚度的严格控制，避免了因为墙的偏差而导致的喷涂层不平整的现象的发生，保证了喷涂质量。但是该实用新型在实际使用时，存在如下问题：

3、1、在进行使用时，需要工作人员手动对墙面进行测量，不便于将其固定在墙面侧边，且在喷涂时，不便于对其厚度进行查看；

4、2.在进行测量时，油漆粘在标杆之后，不便于将其清理，影响工作人员的下次使用。

技术实现思路

1、本实用新型的目的在于提供一种用于墙面喷涂的标杆，以解决上述背景技术中提出的问题。

2、本实用新型的技术方案是：一种用于墙面喷涂的标杆，包括有多个测量板，同时每个所述测量板的上端侧边和下端侧边均固定有固定块，位于上端侧边的所述固定块的上端固定有限位块，位于下端侧边的所述固定块的下端固定有连接板，彼此相邻的两个所述测量板之间通过限位块和连接板进行固定连接，同时所述测量板的侧边固定有移动块，所述移动块的一侧连接有刮板，且所述刮板设置在测量板的正对面。

3、更进一步地讲，所述固定块的两侧均开设有限位孔，所述测量板和外部墙体之间通过限位孔与调节杆之间的相适配进行固定连接。

4、更进一步地讲，所述测量板的背面固定有握把。

5、更进一步地讲，所述限位块为u型结构，所述限位块的两端均开设有插孔，所述插孔穿插有转动轴，所述转动轴的一端套设有盖子；

6、所述连接板的中部开设有连接孔，所述限位块和连接板之间通过转动轴穿过插孔、连接孔后，与所述盖子相匹配进行固定连接。

7、更进一步地讲，所述限位块的凹槽尺寸大小不小于连接板的尺寸大小。

8、更进一步地讲，所述移动块朝向刮板的一端开设有第一定位孔，同时所述刮板朝向移动块的侧边两端均固定有卡块，所述卡块上开设有第二定位孔，所述移动块和刮板之间通过定位销穿过第一定位孔和第二定位孔进行固定连接。

9、更进一步地讲，所述刮板朝内的一侧固定有吸附板，同时所述刮板上开设有定位槽。

10、更进一步地讲，所述测量板的侧边设置有滑槽，所述移动块的端部活动套设在滑槽内。

11、本实用新型通过改进在此提供一种用于墙面喷涂的标杆，与现有技术相比，具有如下改进及优点：

12、本实用新型的标杆通过限位块和连接板之间的相互配合，可以使得多个测量板之间进行连接，从而能够满足不同施工现场的墙体需求，同时刮板和吸附板的设置，可以快速的清理测量板外表面上附着的油漆，从而本标杆不仅可以更加便捷的对漆面厚度进行查看，同时也解决了油漆粘黏在测量杆后，不便于将对其进行清理的问题。

技术特征：

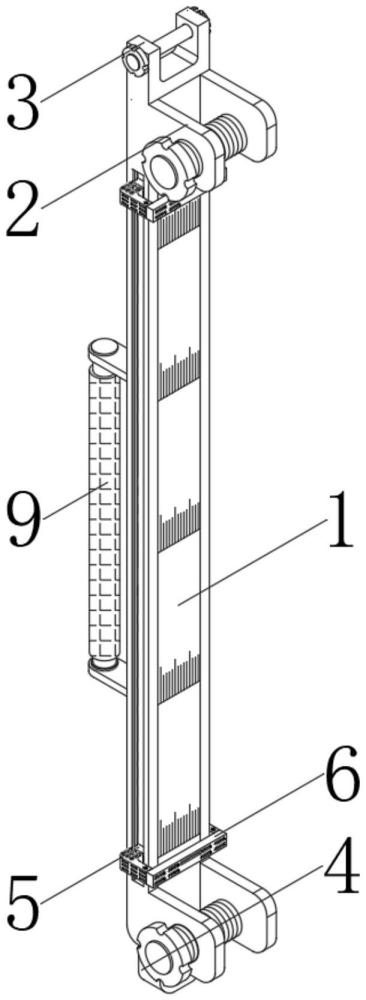

1.一种用于墙面喷涂的标杆，其特征在于，包括有多个测量板(1)，同时每个所述测量板(1)的上端侧边和下端侧边均固定有固定块(2)，位于上端侧边的所述固定块(2)的上端固定有限位块(3)，位于下端侧边的所述固定块(2)的下端固定有连接板(4)，彼此相邻的两个所述测量板(1)之间通过限位块(3)和连接板(4)进行固定连接，同时所述测量板(1)的侧边固定有移动块(5)，所述移动块(5)的一侧连接有刮板(6)，且所述刮板(6)设置在测量板(1)的正对面。

2.根据权利要求1所述的一种用于墙面喷涂的标杆，其特征在于，所述固定块(2)的两侧均开设有限位孔(10)，所述测量板(1)和外部墙体之间通过限位孔(10)与调节杆(11)之间的相适配进行固定连接。

3.根据权利要求1或2所述的一种用于墙面喷涂的标杆，其特征在于，所述测量板(1)的背面固定有握把(9)。

4.根据权利要求1所述的一种用于墙面喷涂的标杆，其特征在于，所述限位块(3)为u型结构，所述限位块(3)的两端均开设有插孔，所述插孔穿插有转动轴(12)，所述转动轴(12)的一端套设有盖子(13)；

5.根据权利要求1或4所述的一种用于墙面喷涂的标杆，其特征在于，所述限位块(3)的凹槽尺寸大小不小于连接板(4)的尺寸大小。

6.根据权利要求1所述的一种用于墙面喷涂的标杆，其特征在于，所述移动块(5)朝向刮板(6)的一端开设有第一定位孔，同时所述刮板(6)朝向移动块(5)的侧边两端均固定有卡块(14)，所述卡块(14)上开设有第二定位孔，所述移动块(5)和刮板(6)之间通过定位销(16)穿过第一定位孔和第二定位孔进行固定连接。

7.根据权利要求1或6所述的一种用于墙面喷涂的标杆，其特征在于，所述刮板(6)朝内的一侧固定有吸附板(7)，同时所述刮板(6)上开设有定位槽(15)。

8.根据权利要求3所述的一种用于墙面喷涂的标杆，其特征在于，所述测量板(1)的侧边设置有滑槽(8)，所述移动块(5)的端部活动套设在滑槽(8)内。

技术总结
本技术涉及标杆技术领域，具体是一种用于墙面喷涂的标杆，包括有多个测量板，同时每个所述测量板的上端侧边和下端侧边均固定有固定块，位于上端侧边的所述固定块的上端固定有限位块，位于下端侧边的所述固定块的下端固定有连接板，彼此相邻的两个所述测量板之间通过限位块和连接板进行固定连接，同时所述测量板的侧边固定有移动块，所述移动块的一侧连接有刮板，且所述刮板设置在测量板的正对面。本技术能够满足不同施工现场的墙体需求，同时刮板和吸附板的设置，可以快速的清理测量板外表面上附着的油漆，从而本标杆不仅可以更加便捷的对漆面厚度进行查看，同时也解决了油漆粘黏在测量杆后，不便于将对其进行清理的问题。

技术研发人员：王慕平,巫斐,王玱,杨松,刘洋
受保护的技术使用者：中国建筑第八工程局有限公司
技术研发日：20230714
技术公布日：2024/1/25
