一种新型箱式房屋面泛水装置的制作方法

本技术属于房屋泛水，特别涉及一种新型箱式房屋面泛水装置。

背景技术：

1、泛水是建筑上的一种防水工艺，用于在墙与屋面等所有需要防水处理的平立面相交处的防水处理。在永久性建筑、基础设施、箱式隔离房等建设过程中，临时房屋需求日益增多，箱式房建筑为目前主流临时建筑形式，其自带排水系统不能满足日后正常使用，且日后检查维修困难。因此，需要在不影响施工质量和工期要求的前提下，采用新型装置来替换原有箱式房自带的排水系统，来满足施工生产需求，不仅能适应快节奏建设，还能提高施工效率，由此需要针对性进行设计。

技术实现思路

1、本实用新型提供了一种新型箱式房屋面泛水装置，用以解决便捷替换原有排水系统、便捷安装以及多适应性等技术问题。

2、为实现上述目的，本实用新型采用如下技术方案：

3、一种新型箱式房屋面泛水装置，泛水装置通过连钉与箱式房屋可拆卸连接，泛水装置呈鹰嘴状设置，泛水装置一体设置制作包含泛水上板、设置于泛水上板下方的泛水下板，连接于泛水上板和泛水下板外伸端之间的泛水竖板、连接于泛水上板与箱式房屋连接一端的泛水上连板以及连接于泛水下板与箱式房屋连接一端的泛水下连板；

4、所述泛水上板和泛水下板均倾斜设置，泛水上板、泛水下板和泛水竖板合围呈鹰嘴状。

5、进一步的，泛水上板外伸端向下设置，固定端向上设置；泛水上板外层设置有防水膜或防水漆层。

6、进一步的，泛水下板外伸端向上设置，固定端向下设置；泛水下板倾斜的角度小于泛水上板倾斜的角度。

7、进一步的，泛水竖板竖向设置，泛水竖板底部与泛水下板连接处设置有泛水底收边。

8、进一步的，泛水底收边为斜向设置，泛水底收边与泛水竖板呈v形布置；泛水底收边向下的一端与泛水竖板连接，向上的一端与泛水下板连接。

9、进一步的，泛水上连板为倒l形件，竖部底端与泛水上板连接，竖部竖向对应箱式房屋侧壁连接；所述泛水上连板竖部与箱式房屋侧壁处还连接有垫板，垫板为防水橡胶板。

10、进一步的，泛水上连板的横部外伸端远离箱式房屋设置且泛水上连板顶部与箱式房屋顶部齐平设置，泛水上连板的横部外伸端下方还垂直连接有竖板。

11、进一步的，泛水下连板为直线板，泛水下连板顶部与泛水下板连接，竖部对应箱式房屋侧壁连接。

12、进一步的，泛水上连板竖部上和泛水下连板上均设置有泛水连孔、泛水连孔至少设置在泛水装置长向的两端；泛水连孔对应连钉设置。

13、本实用新型的有益效果体现在：

14、1）本实用新型通过泛水装置的可拆卸安装，利于适应建设节奏快的箱式房屋安装；其中泛水装置一体制作，利于加工成型，便捷安装；

15、2）本实用新型通过泛水上板、泛水下板和泛水竖板的鹰嘴状设置，从而防止雨水回流，利于有效排水；

16、3）本实用新型通过泛水上连板和泛水下连板的设置，利于保证与箱式房屋的有效固定，保证连接的牢固性；

17、4）本实用新型通过泛水底收边，利于保证了底部的滴水，防止底部的雨水回流且保证排水更具组织性。

18、本实用新型的其它特征和优点将在随后的说明书中阐述，并且部分地从说明书中变得显而易见，或者通过实施本实用新型而了解；本实用新型的主要目的和其它优点可通过在说明书中所特别指出的方案来实现和获得。

技术特征：

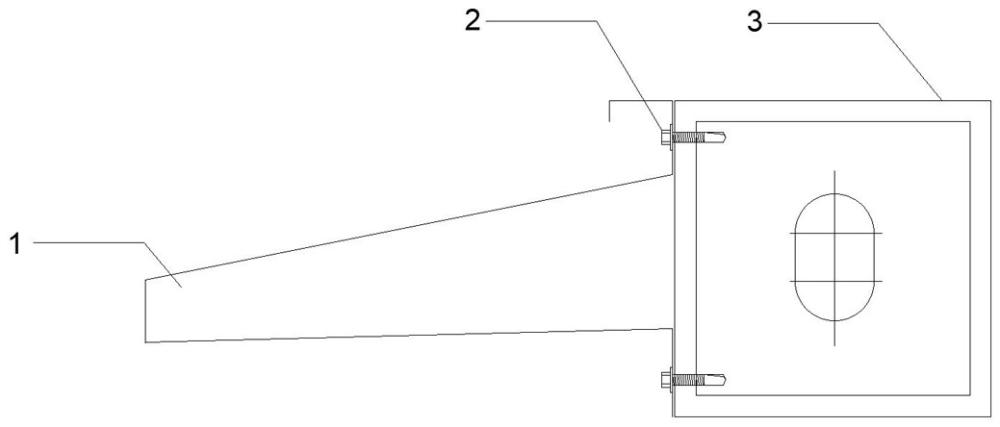

1.一种新型箱式房屋面泛水装置，其特征在于，泛水装置（1）通过连钉（2）与箱式房屋（3）可拆卸连接，泛水装置（1）呈鹰嘴状设置，泛水装置（1）一体设置制作包含泛水上板（11）、设置于泛水上板（11）下方的泛水下板（12），连接于泛水上板（11）和泛水下板（12）外伸端之间的泛水竖板（13）、连接于泛水上板（11）与箱式房屋（3）连接一端的泛水上连板（14）以及连接于泛水下板（12）与箱式房屋（3）连接一端的泛水下连板（15）；

2.如权利要求1所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水上板（11）外伸端向下设置，固定端向上设置；泛水上板（11）外层设置有防水膜或防水漆层。

3.如权利要求2所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水下板（12）外伸端向上设置，固定端向下设置；泛水下板（12）倾斜的角度小于泛水上板（11）倾斜的角度。

4.如权利要求1所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水竖板（13）竖向设置，泛水竖板（13）底部与泛水下板（12）连接处设置有泛水底收边（17）。

5.如权利要求4所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水底收边（17）为斜向设置，泛水底收边（17）与泛水竖板（13）呈v形布置；泛水底收边（17）向下的一端与泛水竖板（13）连接，向上的一端与泛水下板（12）连接。

6.如权利要求1所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水上连板（14）为倒l形件，竖部底端与泛水上板（11）连接，竖部竖向对应箱式房屋（3）侧壁连接；所述泛水上连板（14）竖部与箱式房屋（3）侧壁处还连接有垫板，垫板为防水橡胶板。

7.如权利要求6所述的一种新型箱式房屋面泛水装置，其特征在于，泛水上连板（14）的横部外伸端远离箱式房屋（3）设置且泛水上连板（14）顶部与箱式房屋（3）顶部齐平设置，泛水上连板（14）的横部外伸端下方还垂直连接有竖板。

8.如权利要求7所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水下连板（15）为直线板，泛水下连板（15）顶部与泛水下板（12）连接，竖部对应箱式房屋（3）侧壁连接。

9.如权利要求8所述的一种新型箱式房屋面泛水装置，其特征在于，所述泛水上连板（14）竖部上和泛水下连板（15）上均设置有泛水连孔（16）、泛水连孔（16）至少设置在泛水装置（1）长向的两端；泛水连孔（16）对应连钉（2）设置。

技术总结
本技术公开了一种新型箱式房屋面泛水装置，泛水装置通过连钉与箱式房屋可拆卸连接，泛水装置呈鹰嘴状设置，泛水装置一体设置制作包含泛水上板、设置于泛水上板下方的泛水下板，连接于泛水上板和泛水下板外伸端之间的泛水竖板、连接于泛水上板与箱式房屋连接一端的泛水上连板以及连接于泛水下板与箱式房屋连接一端的泛水下连板。本技术通过泛水装置的可拆卸安装，利于适应建设节奏快的箱式房屋安装；其中泛水装置一体制作，利于加工成型，便捷安装；通过泛水上板、泛水下板和泛水竖板的鹰嘴状设置，从而防止雨水回流，利于有效排水；通过泛水上连板和泛水下连板的设置，利于保证与箱式房屋的有效固定，保证连接的牢固性。

技术研发人员：马乾根,刘剑涛,牛子帅,高鹤,任新宇,高振峰,何强波,褚占东,王雨石
受保护的技术使用者：中建一局集团第二建筑有限公司
技术研发日：20230713
技术公布日：2024/1/25
