一种可移动伸缩式母婴室的制作方法

本技术涉及公共设施，尤其是涉及一种可移动伸缩式母婴室。

背景技术：

1、据世界卫生组织建议，0—6个月的婴儿应该使用纯母乳喂养。

2、随着社会文明程度的不断提高，越来越多的声音呼吁在工作和公共场所设立母婴室。

3、近两年来，虽然母婴室的配置在我国引起了越来越广泛的重视，许多室内场所，如商场等都建设了母婴室，但是在大部分室外公共场所中基本寻觅不到母婴室的踪影。而且室内母婴室都是相对固定的建筑体，工程较大造价高，且施工较困难，不能转移或移动，无法适应人流量灵活多变的室外公共环境。

技术实现思路

1、本实用新型的目的在于提供一种可移动伸缩式母婴室，以解决现有技术中存在的大部分室外公共场所中均没有母婴室，且室内母婴室工程较大造价高，且施工较困难，不能转移或移动，无法适应人流量灵活多变的室外公共环境的技术问题。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。

2、为实现上述目的，本实用新型提供了以下技术方案：

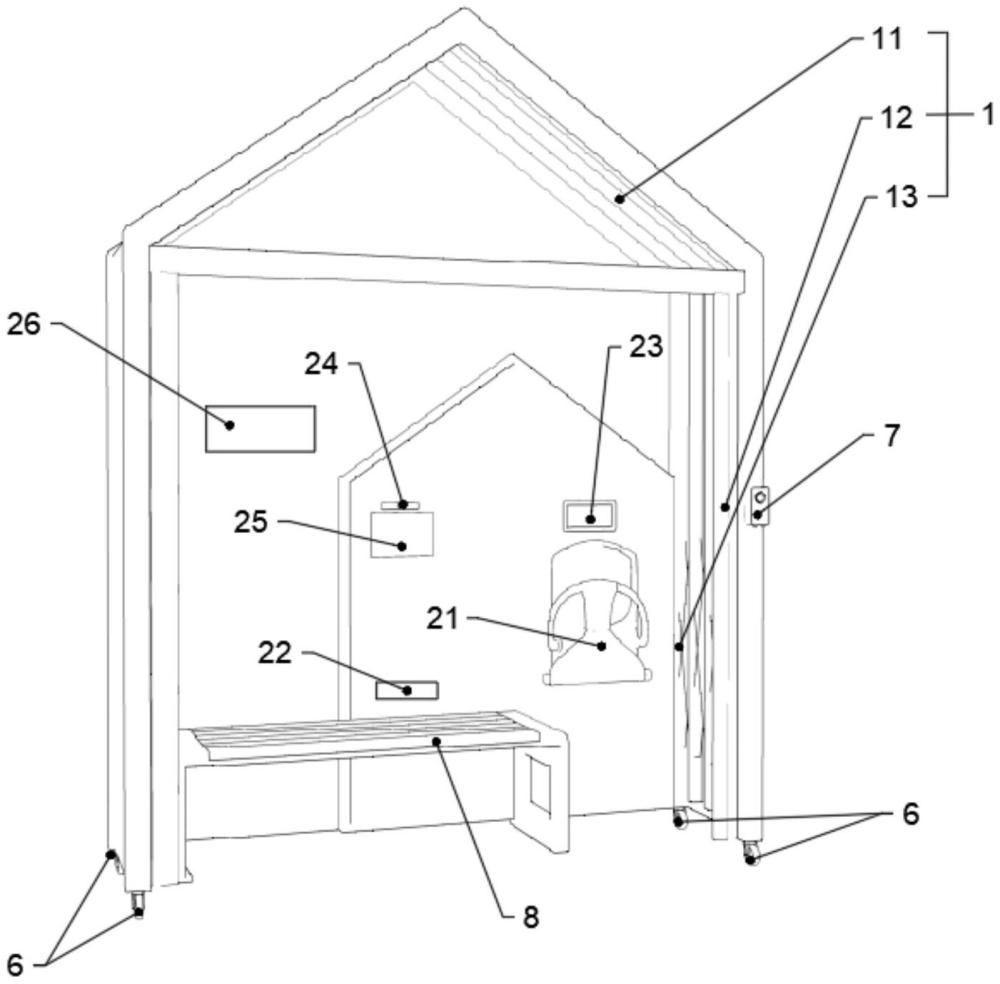

3、本实用新型提供的一种可移动伸缩式母婴室，包括主体框架、设置于所述主体框架背侧的背板、连接于所述主体框架两侧的侧挡、连接于所述主体框架顶部的顶蓬、以及连接于所述主体框架前侧的折叠门，其中：

4、所述主体框架的两侧以及顶部均采用折叠支架；

5、所述侧挡与所述顶蓬均采用可折叠布料；

6、所述折叠支架的底部设置移动组件。

7、优选地，所述主体框架包括依次设置的多个呈“v”型的顶部支架，所述顶部支架的尖端朝上设置；每个所述顶部支架的两端均向地面延伸形成与地面垂直的两侧主支架，每两个相邻的所述主支架之间均设置“x”型连接架，每个所述“x”型连接架均为两个“一”字形架铰接连接，所述移动组件连接于所述主支架上。

8、优选地，所述背板上连接折叠式婴儿座椅。

9、优选地，所述背板上设置容置结构，所述容置结构内设置控制装置以及电源，其中：

10、所述控制装置与所述电源电连接，所述电源包括可充电电池。

11、优选地，所述背板上安装酒精消毒机以及无接触红外体温检测仪，其中：

12、所述酒精消毒机、所述无接触红外体温检测仪均与所述电源电连接。

13、优选地，所述背板上设置插座，所述插座与所述电源电连接。

14、优选地，所述背板上连接智能语音屏幕，所述主体框架的正面安装监控设备，所述智能语音屏幕、所述监控设备均与所述控制装置、所述电源电连接。

15、优选地，所述背板上设置lde灯组，所述lde灯组与所述控制装置以及所述电源电连接，所述lde灯组设置提示标语。

16、优选地，所述侧挡采用防火阻燃刀刮布，所述顶蓬采用透明pvc材质。

17、优选地，所述背板采用铝板。

18、本实用新型提供的一种可移动伸缩式母婴室，包括主体框架、以及设置于主体框架背侧的背板、连接于主体框架两侧的侧挡、连接于主体框架顶部的顶蓬、以及连接于主体框架前侧的折叠门，主体框架的两侧以及顶部均采用折叠支架，以便于在无需使用，或者移动时将主体框架折叠起来，方便收纳和移动，侧挡与顶蓬均采用可折叠布料，用于与主体框架的顶部和两侧一起折叠，折叠门可临时为宝妈围合成一个私密、安全且卫生的哺乳空间，使用方便，且实用性更好。使用时，将此可移动伸缩式母婴室置于公园景观座椅旁边，结合公园景观座椅使用，区别于耗时、占地的传统母婴室，具有整体体积小，安装方便，简洁且效率高，构件可标准化、模块化统一生产，提高生产效率，可拆卸可替换，拆装损耗率低，灵活性高，满足母婴人群多种出行场景服务体验。且本装置安装方便、配置灵活、私密性强、建设成本低，具有良好的景观效果，适用于公园等各类公共场所，可作为当前传统母婴室的有力补充。

技术特征：

1.一种可移动伸缩式母婴室，其特征在于：包括主体框架、设置于所述主体框架背侧的背板、连接于所述主体框架两侧的侧挡、连接于所述主体框架顶部的顶蓬、以及连接于所述主体框架前侧的折叠门，其中：

2.根据权利要求1所述的一种可移动伸缩式母婴室，其特征在于：所述背板上连接折叠式婴儿座椅。

3.根据权利要求1所述的一种可移动伸缩式母婴室，其特征在于：所述背板上设置容置结构，所述容置结构内设置控制装置以及电源，其中：

4.根据权利要求3所述的一种可移动伸缩式母婴室，其特征在于：所述背板上安装酒精消毒机以及无接触红外体温检测仪，其中：

5.根据权利要求4所述的一种可移动伸缩式母婴室，其特征在于：所述背板上设置插座，所述插座与所述电源电连接。

6.根据权利要求4或5所述的一种可移动伸缩式母婴室，其特征在于：所述背板上连接智能语音屏幕，所述主体框架的正面安装监控设备，所述智能语音屏幕、所述监控设备均与所述控制装置、所述电源电连接。

7.根据权利要求6所述的一种可移动伸缩式母婴室，其特征在于：所述背板上设置lde灯组，所述lde灯组与所述控制装置以及所述电源电连接，所述lde灯组设置提示标语。

8.根据权利要求1所述的一种可移动伸缩式母婴室，其特征在于：所述侧挡采用防火阻燃刀刮布，所述顶蓬采用透明pvc材质。

9.根据权利要求1所述的一种可移动伸缩式母婴室，其特征在于：所述背板采用铝板。

技术总结
本技术提供了一种可移动伸缩式母婴室，涉及公共设施技术领域，包括主体框架、设置于主体框架背侧的背板、连接于主体框架两侧的侧挡、连接于主体框架顶部的顶蓬、以及连接于主体框架前侧的折叠门，主体框架的两侧以及顶部均采用折叠支架；侧挡与顶蓬均采用可折叠布料；折叠支架的底部设置移动组件，本技术的有益效果是安装方便、配置灵活、私密性强、建设成本低，且具有良好的景观效果，适用于公园等各类公共场所，可作为传统母婴室的有力补充。

技术研发人员：张娟娟,郭立丽,张丽丽,王欣瑜
受保护的技术使用者：中冶天工集团有限公司
技术研发日：20230814
技术公布日：2024/5/12
