一种建筑施工防护装置的制作方法

本技术涉及建筑施工，特别涉及一种建筑施工防护装置。

背景技术：

1、建筑施工是人们利用各种建筑材料、机械设备按照特定的设计蓝图在一定的空间、时间内进行的为建造各式各样的建筑产品而进行的生产话动，在高层建筑的外墙施工、幕墙安装、保温施工和维修清洗外墙等高空作业中都需要使用到吊篮，但要避免高空落物的风险，从而需要在吊篮的顶部施加对应的施工防护装置。

2、在中国专利cn216787918u中公开的一种建筑施工用防护装置，该建筑施工用防护装置，通过设置底座、滑杆、卷扬机、支撑台、承重板、横梁、定滑轮、钢索、防护板、扶手和警示灯，达到了施工高度便于调节，提高高空作业的安全性与稳定性，防止工人高空坠落，能够提供高空作业警示的效果，但是，该建筑施工用防护装置，在解决问题的同时，具有以下缺点：

3、该建筑施工用防护装置设置有滑杆，滑杆的顶端固定连接有横梁，横梁上固定设置有保护板，滑杆与横梁均未设有收放保护板的装置，当该装置在闲置的情况下或在运输过程中，该装置整体较高，占用空间较大，且在运输或搬运过程中较为麻烦。

技术实现思路

1、本实用新型的目的旨在至少解决所述技术缺陷之一。

2、为此，本实用新型的一个目的在于提出一种建筑施工防护装置，以解决背景技术中所提到的问题，克服现有技术中存在的不足。

3、为了实现上述目的，本实用新型一方面的实施例提供一种建筑施工防护装置，包括吊篮本体，所述吊篮本体的相对两侧内部开设有滑动槽，所述滑动槽的内部底端固定连接有转动块，所述转动块的内部转动连接有螺纹杆，所述螺纹杆的表面螺纹连接有u型架板，所述u型架板的顶部一侧固定连接有滑动杆，所述滑动杆的表面滑动连接有滑轮，所述滑轮的外侧设置有固定框，所述固定框的顶端固定连接有支撑杆。

4、由上述任一方案优选的是，所述固定框的一侧固定连接有电机一，所述电机一的输出端与滑轮的内部固定连接，所述电机一设置有两组，控制滑轮在滑动杆的表面移动，从而通过防护布带动其他多组固定框与滑轮移动。

5、由上述任一方案优选的是，所述支撑杆的表面固定连接有防护布，所述防护布为高强度防护布，既保证了布的折叠型，同时提高了防护效果。

6、由上述任一方案优选的是，所述吊篮本体的顶端两侧固定安装有电机二，所述电机二的输出端与螺纹杆的一端固定连接，所述电机二为正反转电机，能够控制螺纹杆正反转，从而带动u型架板上下移动。

7、与现有技术相比，本实用新型所具有的优点和有益效果为：

8、1、该建筑施工防护装置设置有u型架板，在电机二带动螺纹杆的作用下，带动u型架板上下移动，当该装置在闲置或运输过程中，通过启动电机二使u型架板向下移动，降低该装置的整体高度，占用空间较小，在运输或搬运时较为方便。

9、2、该建筑施工防护装置设置有滑动杆，滑动杆的表面设置有滑轮，滑轮的外侧设置有固定框，固定框的一侧固定安装有电机一，通过电机一带动滑轮在滑动杆的表面转动，从而通过防护布带动多组滑轮与固定框在滑动杆的表面移动，从而使防护布在收放时更加方便。

技术特征：

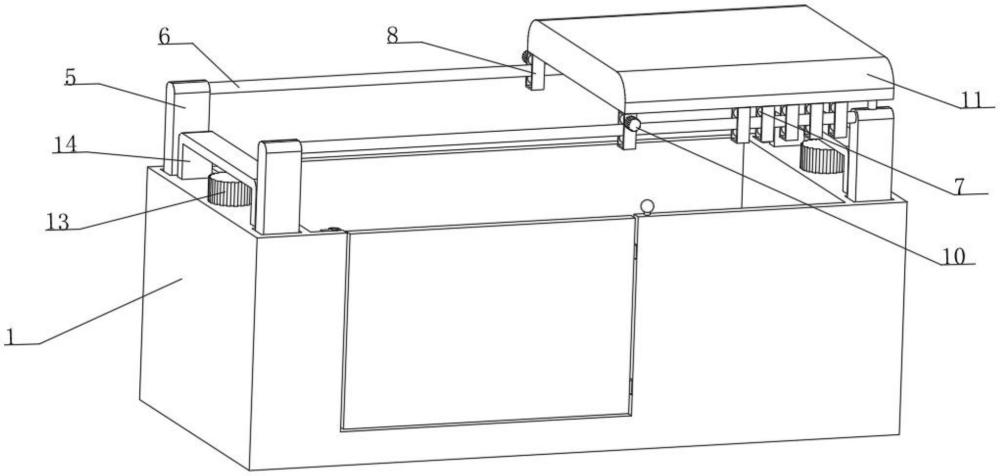

1.一种建筑施工防护装置，其特征在于，包括吊篮本体(1)，所述吊篮本体(1)的相对两侧内部开设有滑动槽(2)，所述滑动槽(2)的内部底端固定连接有转动块(3)，所述转动块(3)的内部转动连接有螺纹杆(4)，所述螺纹杆(4)的表面螺纹连接有u型架板(5)，所述u型架板(5)的顶部一侧固定连接有滑动杆(6)，所述滑动杆(6)的表面滑动连接有滑轮(7)，所述滑轮(7)的外侧设置有固定框(8)，所述固定框(8)的顶端固定连接有支撑杆(9)。

2.如权利要求1所述的建筑施工防护装置，其特征在于，所述滑轮(7)、固定框(8)和支撑杆(9)设置有多组。

3.如权利要求1所述的建筑施工防护装置，其特征在于，所述固定框(8)的一侧固定连接有电机一(10)，所述电机一(10)的输出端与滑轮(7)的内部固定连接。

4.如权利要求1所述的建筑施工防护装置，其特征在于，所述支撑杆(9)的表面固定连接有防护布(11)。

5.如权利要求1所述的建筑施工防护装置，其特征在于，所述滑动槽(2)的内部两侧固定连接有限位杆(12)，所述限位杆(12)的表面与u型架板(5)的内部滑动连接。

6.如权利要求1所述的建筑施工防护装置，其特征在于，所述吊篮本体(1)的顶端两侧固定安装有电机二(13)，所述电机二(13)的输出端与螺纹杆(4)的一端固定连接。

7.如权利要求1所述的建筑施工防护装置，其特征在于，所述吊篮本体(1)的顶端两侧固定连接有扶手(14)。

技术总结
本技术提出了一种建筑施工防护装置，涉及建筑施工技术领域，包括吊篮本体，所述吊篮本体的相对两侧内部开设有滑动槽，所述滑动槽的内部底端固定连接有转动块，所述转动块的内部转动连接有螺纹杆，所述螺纹杆的表面螺纹连接有U型架板，所述U型架板的顶部一侧固定连接有滑动杆，所述滑动杆的表面滑动连接有滑轮，所述滑轮的外侧设置有固定框，所述固定框的顶端固定连接有支撑杆。本技术的优点在于：该建筑施工防护装置设置有U型架板，在电机二带动螺纹杆的作用下，带动U型架板上下移动，当该装置在闲置或运输过程中，通过启动电机二使U型架板向下移动，降低该装置的整体高度，占用空间较小，在运输或搬运时较为方便。

技术研发人员：薛海瑞
受保护的技术使用者：薛海瑞
技术研发日：20230904
技术公布日：2024/4/29
