一种混凝土商混站用防堵卸料装置的制作方法

本技术涉及混凝土商混站，特别涉及一种混凝土商混站用防堵卸料装置。

背景技术：

1、混凝土商混站是一款工程搅拌站，是中小型搅拌站中的佼佼者，是引进国外先进技术，并结合多年生产混凝土搅拌站的经验研制而成的一款搅拌站设备，商混站主要用于混凝土工程，主要用途为搅拌混合混凝土，也叫砼搅拌站，hzs系列商品混凝土搅拌站采用国际流行的模块式快速拼装结构，高性能进口或者国产搅拌主机，双机双控的计算机控制方式，防噪音、防粉尘污染、环保设计，是新一代的水泥混凝土搅拌设备，适用于城市乡镇商品预拌混凝土、道桥、水利、机场、港口等大型基础设施建设工程及混凝土需求量大的场所。

2、在混凝土商混站卸料过程中，由于出料管孔径较小，出料管内往往易发生物料出料成块的现象，导致出料内部发生堵塞，从而导致混凝土商混站的卸料装置无法出料的问题。

技术实现思路

1、本实用新型提供一种混凝土商混站用防堵卸料装置，旨在解决现有的在混凝土商混站卸料过程中，由于出料管孔径较小，出料管内往往易发生物料出料成块的现象，导致出料内部发生堵塞，从而导致混凝土商混站的卸料装置无法出料的问题，从而影响使用效果的问题。

2、本实用新型是这样实现的，一种混凝土商混站用防堵卸料装置，包括料筒，所述料筒的表面固定连接有定位块，所述定位块的底部固定连接有底座，所述料筒的底部连通有出料管，所述出料管的内部固定连接有支撑块，所述支撑块的底部固定连接有搅拌组件；

3、所述搅拌组件包括防护箱、转轴、第一锥齿轮、第二锥齿轮和搅拌轴，所述防护箱固定连接在支撑块的底部，所述转轴贯穿防护箱并与其转动连接，所述第一锥齿轮固定连接在转轴的表面，所述第二锥齿轮啮合连接在第一锥齿轮的顶部，所述搅拌轴固定连接在第二锥齿轮的底部。

4、为了达到便于驱动搅拌组件的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述转轴的左侧固定连接有驱动电机，所述驱动电机的底部固定连接有第一放置板。

5、为了达到对出料管进行撞击的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述出料管的表面固定连接有第二放置板，所述第二放置板的顶部活动连接有撞击块，所述撞击块的底部固定连接有滑块。

6、为了达到对撞击块的移动路线起到限位的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述第二放置板的顶部开设有滑槽，所述滑块滑动连接在滑槽的内部。

7、为了达到便于驱动撞击块往复撞击出料管的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述撞击块的右侧固定连接有电动伸缩杆，所述电动伸缩杆的表面套接有限位环，所述限位环固定连接在第二放置板的顶部。

8、为了达到可以对出料管内的混凝土打散更加充分的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述搅拌轴的表面固定连接有搅拌棒，所述搅拌棒的数量设置为若干个。

9、为了达到撞击块不会对出料管的表面造成损伤的效果，作为本实用新型的一种混凝土商混站用防堵卸料装置优选的，所述撞击块的表面设置为橡胶材质。

10、与现有技术相比，本实用新型的有益效果是：

11、该混凝土商混站用防堵卸料装置，通过设置料筒，混凝土可以从料筒的底部流入到出料管内，通过设置定位块与底座，可以对料筒和出料管起到支撑的效果，通过设置搅拌组件，转轴转动会带动第一锥齿轮转动，第一锥齿轮转动会带动第二锥齿轮转动，第二锥齿轮转动会带动搅拌轴转动，通过搅拌轴表面设置的若干个搅拌棒可以对出料管内的混凝土进行二次搅拌，防止发生混凝土成块，导致出料内部发生堵塞的问题，通过设置撞击块，电动伸缩杆可以带动撞击块往复运动，使得撞击块可以持续的对出料管的表面进行撞击，使出料管内壁残留的混凝土脱落，进一步提高了出料管卸料时防堵的效果。

技术特征：

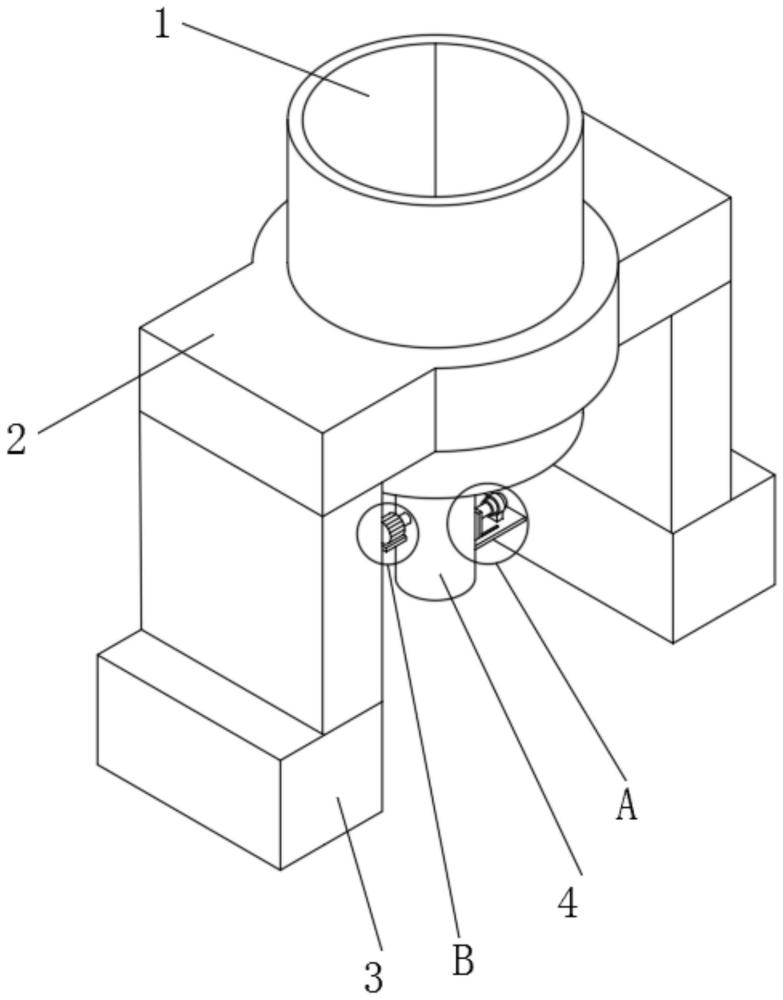

1.一种混凝土商混站用防堵卸料装置，包括料筒(1)，其特征在于：所述料筒(1)的表面固定连接有定位块(2)，所述定位块(2)的底部固定连接有底座(3)，所述料筒(1)的底部连通有出料管(4)，所述出料管(4)的内部固定连接有支撑块(5)，所述支撑块(5)的底部固定连接有搅拌组件(6)；

2.根据权利要求1所述的一种混凝土商混站用防堵卸料装置，其特征在于：所述转轴(602)的左侧固定连接有驱动电机(7)，所述驱动电机(7)的底部固定连接有第一放置板(8)。

3.根据权利要求1所述的一种混凝土商混站用防堵卸料装置，其特征在于：所述出料管(4)的表面固定连接有第二放置板(9)，所述第二放置板(9)的顶部活动连接有撞击块(10)，所述撞击块(10)的底部固定连接有滑块(11)。

4.根据权利要求3所述的一种混凝土商混站用防堵卸料装置，其特征在于：所述第二放置板(9)的顶部开设有滑槽(12)，所述滑块(11)滑动连接在滑槽(12)的内部。

5.根据权利要求3所述的一种混凝土商混站用防堵卸料装置，其特征在于：

6.根据权利要求1所述的一种混凝土商混站用防堵卸料装置，其特征在于：所述搅拌轴(605)的表面固定连接有搅拌棒(15)，所述搅拌棒(15)的数量设置为若干个。

7.根据权利要求3所述的一种混凝土商混站用防堵卸料装置，其特征在于：所述撞击块(10)的表面设置为橡胶材质。

技术总结
本技术公开了一种混凝土商混站用防堵卸料装置，属于混凝土商混站技术领域，其技术方案要点包括料筒，料筒的底部连通有出料管，出料管的内部固定连接有支撑块，支撑块的底部固定连接有搅拌组件，通过设置搅拌组件，转轴转动会带动第一锥齿轮转动，第一锥齿轮转动会带动第二锥齿轮转动，第二锥齿轮转动会带动搅拌轴转动，通过搅拌轴表面设置的若干个搅拌棒可以对出料管内的混凝土进行二次搅拌，防止发生混凝土成块，导致出料内部发生堵塞的问题，通过设置撞击块，电动伸缩杆可以带动撞击块往复运动，使得撞击块可以持续的对出料管的表面进行撞击，使出料管内壁残留的混凝土脱落，进一步提高了出料管卸料时防堵的效果。

技术研发人员：马秋侠
受保护的技术使用者：枣庄源睿新型建材有限公司
技术研发日：20231013
技术公布日：2024/6/20
