一种建筑用铝合金吊模模板加固结构的制作方法

本技术涉及建模模板，具体为一种建筑用铝合金吊模模板加固结构。

背景技术：

1、建筑模板其实就是一种支护结构，是由面板，支撑结构和连接件三个部分组成的，面板的支撑结构是支撑面板和混泥土，施工荷载的临时结构，连接件是一种将面板与支撑结构连接成一个整体的配件，这样有利于建筑模板的结构牢固，有利于不变形，不易被破坏，建筑模板根据材料的性质可以分为建筑模板、建筑木胶板、覆膜板、多层板、双面复胶、双面覆膜建筑模板等，根据施工工艺条件可分为现浇混凝土模板、预组装模板、大模板、跃升模板等，根据类型可以分为组合式钢模板，现浇混凝土结构，铝模板等。

2、现有技术中在对吊模模板加固时，往往使用尼龙套管或不与楼面板连接加固，此做法加固效果差，容易涨模，无法达到要求平整度以及垂直度，沉箱吊模容易出现上浮或偏位的现象，费时，费工，成本高，成型效果差。

技术实现思路

1、基于此，本实用新型的目的是提供一种建筑用铝合金吊模模板加固结构，以解决现有技术中往往使用尼龙套管或不与楼面板连接加固，此做法加固效果差，容易涨模，无法达到要求平整度以及垂直度，沉箱吊模容易出现上浮或偏位的现象，费时，费工，成本高，成型效果差的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种建筑用铝合金吊模模板加固结构，包括外部钢套管，所述外部钢套管内部设置有与其相配合的高强螺杆，所述外部钢套管两端固定有与高强螺杆外侧相配合的第一端部圆环面板和第二端部圆环面板，外部钢套管的截面呈梯形，且外部钢套管内部开设有空腔，高强螺杆表面开设有外螺纹，且高强螺杆两端边缘位置处为倒角处理。

3、通过采用上述技术方案，通过在高强螺杆外侧设置有外部钢套管，其中外部钢套管两端与高强螺杆之间分别通过第一端部圆环面板和第二端部圆环面板固定连接，其中外部钢套管的截面呈梯形，使铝合金吊模模板铁件与楼面模板的加固效果好，有效的达到了平整度和垂直度的要求，避免了沉箱吊模容易出现上浮或者偏位的现象，整体省时、省力、成本低以及成型效果较好，使用起来较为方便。

4、本实用新型进一步设置为，所述高强螺杆和第一端部圆环面板、第二端部圆环面板之间通过焊接固定连接，且第二端部圆环面板的截面积大于第一端部圆环面板。

5、通过采用上述技术方案，其中使高强螺杆和第一端部圆环面板、第二端部圆环面板之间连接稳定。

6、综上所述，本实用新型主要具有以下有益效果：本实用新型通过在高强螺杆外侧设置有外部钢套管，其中外部钢套管两端与高强螺杆之间分别通过第一端部圆环面板和第二端部圆环面板固定连接，其中外部钢套管的截面呈梯形，使铝合金吊模模板铁件与楼面模板的加固效果好，有效的达到了平整度和垂直度的要求，避免了沉箱吊模容易出现上浮或者偏位的现象，整体省时、省力、成本低以及成型效果较好，使用起来较为方便。

技术特征：

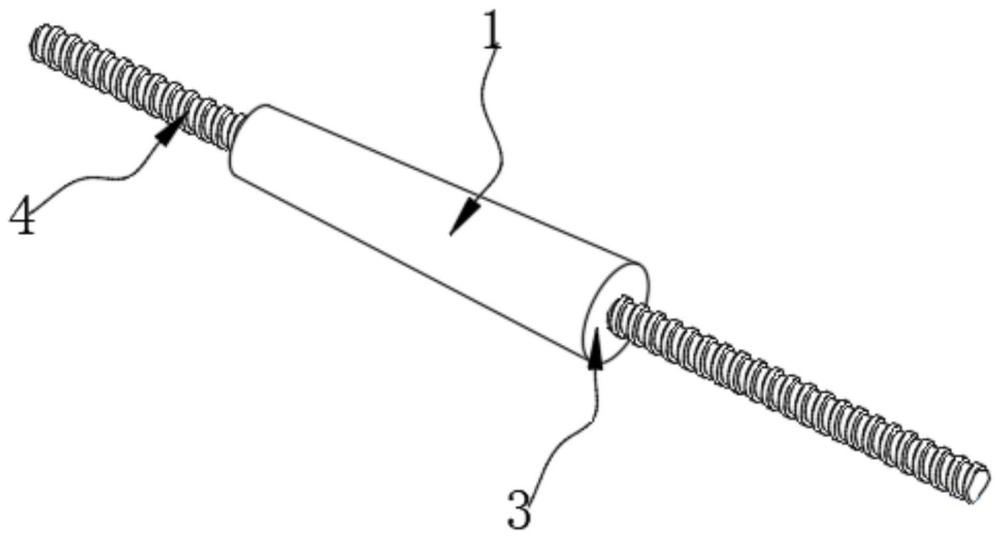

1.一种建筑用铝合金吊模模板加固结构，包括外部钢套管(1)，其特征在于：所述外部钢套管(1)内部设置有与其相配合的高强螺杆(4)，所述外部钢套管(1)两端固定有与高强螺杆(4)外侧相配合的第一端部圆环面板(2)和第二端部圆环面板(3)。

2.根据权利要求1所述的建筑用铝合金吊模模板加固结构，其特征在于：所述外部钢套管(1)的截面呈梯形，且外部钢套管(1)内部开设有空腔。

3.根据权利要求1所述的建筑用铝合金吊模模板加固结构，其特征在于：所述高强螺杆(4)和第一端部圆环面板(2)、第二端部圆环面板(3)之间通过焊接固定连接，且第二端部圆环面板(3)的截面积大于第一端部圆环面板(2)。

4.根据权利要求1所述的建筑用铝合金吊模模板加固结构，其特征在于：所述高强螺杆(4)表面开设有外螺纹，且高强螺杆(4)两端边缘位置处为倒角处理。

技术总结
本技术公开了一种建筑用铝合金吊模模板加固结构，涉及建筑模板技术领域，包括外部钢套管，所述外部钢套管内部设置有与其相配合的高强螺杆，所述外部钢套管两端固定有与高强螺杆外侧相配合的第一端部圆环面板和第二端部圆环面板，外部钢套管的截面呈梯形。本技术通过在高强螺杆外侧设置有外部钢套管，其中外部钢套管两端与高强螺杆之间分别通过第一端部圆环面板和第二端部圆环面板固定连接，其中外部钢套管的截面呈梯形，使铝合金吊模模板铁件与楼面模板的加固效果好，有效的达到了平整度和垂直度的要求，避免了沉箱吊模容易出现上浮或者偏位的现象，整体省时、省力、成本低以及成型效果较好，使用起来较为方便。

技术研发人员：姜淦清
受保护的技术使用者：肇庆创富新材料科技股份有限公司
技术研发日：20231023
技术公布日：2024/8/21
