一种无机植物纤维板复合多层地板的制作方法

本技术属于木地板相关，具体涉及一种无机植物纤维板复合多层地板。

背景技术：

1、现有的市场上销售的实木地板、实木复合地板与强化木地板已成为我国木地板行业的主导产品。实木地板、实木复合地板均以木材为原材料，传统强化木地板改进后部分结构也可以以木材为原材料。木材可有效地对室内环境进行控温调湿，木材的结构、纹理、花纹、颜色和光泽给予人们良好的视觉印象，但是现有的家庭通常会安装地暖，由于在安装地暖的地面安装木地板需要先铺设隔温垫，再将地暖板摆放在隔温垫上端在铺设导热垫，然后将木地板铺设在导热垫上端，通过该方式铺设木地板容易形成地板空鼓，导致地暖热量无法更好的传导，从而降低地暖的发热效率，使得室内温度上升过慢影响用户使用体验。

技术实现思路

1、本实用新型的目的在于提供一种无机植物纤维板复合多层地板，以解决上述背景技术中提出由于在安装地暖的地面安装木地板需要先铺设隔温垫，再将地暖板摆放在隔温垫上端在铺设导热垫，然后将木地板铺设在导热垫上端，通过该方式铺设木地板容易形成地板空鼓，导致地暖热量无法更好的传导，从而降低地暖的发热效率，使得室内温度上升过慢影响用户使用体验的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种无机植物纤维板复合多层地板，包括板体和多功能底座装置；

3、所述板体下端设置有多功能底座装置；

4、所述板体下端中间开设有插槽，所述板体下侧设置有底基板，所述底基板上端等距设置有多个固定块，多个所述固定块中间排上端设置有连接块，所述板体通过插槽与连接块插接固定在固定块上端。

5、优选的，多个所述连接块左右两侧外壁设置有倒刺块，所述倒刺块用于增加连接块与插槽之间的摩擦力，所述倒刺块采用聚苯醚制成。

6、优选的，多个所述连接块上端均设置有橡胶垫，所述橡胶垫用于填补插槽与连接块顶端之间的缝隙。

7、优选的，所述固定块上端连接块前后两侧设置有导热垫，所述导热垫用于增加地暖管热传导效率。

8、优选的，所述板体前端设置有卡块，所述板体后端开设有卡槽，所述板体之间通过卡块与卡槽卡接固定。

9、优选的，所述板体由面层、无机植物纤维板层、多层按杂基材和实木底板组成，所述面层下端设置有无机植物纤维板层。

10、优选的，所述无机植物纤维板层下端设置有多层按杂基材，所述多层按杂基材下端设置有实木底板，所述面层、无机植物纤维板层、多层按杂基材和实木底板均通过压贴工艺固定连接。

11、与现有技术相比，本实用新型提供了一种无机植物纤维板复合多层地板，具备以下有益效果：

12、将地面铺设隔温层后将底板铺设在隔温层上端，将地暖管通过固定块之间的缝隙进行卡接固定，通过将板体下端开设的插槽与固定块上端的连接块对齐向下按压，使连接块插进插槽内，当连接块插接进插槽内后通过连接块外壁的倒刺块来防止板体向上移动，从而将板体固定在固定块上端，通过将板体与底板上端的固定块进行固定连接来避免板体安装好后发生空鼓情况，还能使板体更加贴合固定块从而增加固定块之间加热管的热传导效率，减少热能的流失，增加温度上升速度。

技术特征：

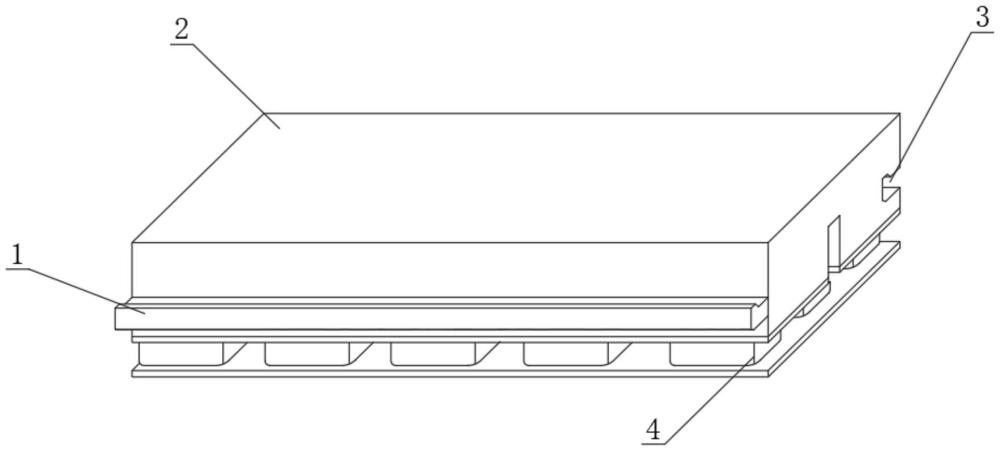

1.一种无机植物纤维板复合多层地板，包括板体(2)和多功能底座装置(4)；

2.根据权利要求1所述的一种无机植物纤维板复合多层地板，其特征在于：多个所述连接块(9)左右两侧外壁设置有倒刺块(14)，所述倒刺块(14)用于增加连接块(9)与插槽(10)之间的摩擦力，所述倒刺块(14)采用聚苯醚制成。

3.根据权利要求2所述的一种无机植物纤维板复合多层地板，其特征在于：多个所述连接块(9)上端均设置有橡胶垫(15)，所述橡胶垫(15)用于填补插槽(10)与连接块(9)顶端之间的缝隙。

4.根据权利要求3所述的一种无机植物纤维板复合多层地板，其特征在于：所述固定块(12)上端连接块(9)前后两侧设置有导热垫(11)，所述导热垫(11)用于增加地暖管热传导效率。

5.根据权利要求1所述的一种无机植物纤维板复合多层地板，其特征在于：所述板体(2)前端设置有卡块(1)，所述板体(2)后端开设有卡槽(3)，所述板体(2)之间通过卡块(1)与卡槽(3)卡接固定。

6.根据权利要求5所述的一种无机植物纤维板复合多层地板，其特征在于：所述板体(2)由面层(8)、无机植物纤维板层(7)、多层按杂基材(6)和实木底板(5)组成，所述面层(8)下端设置有无机植物纤维板层(7)。

7.根据权利要求6所述的一种无机植物纤维板复合多层地板，其特征在于：所述无机植物纤维板层(7)下端设置有多层按杂基材(6)，所述多层按杂基材(6)下端设置有实木底板(5)，所述面层(8)、无机植物纤维板层(7)、多层按杂基材(6)和实木底板(5)均通过压贴工艺固定连接。

技术总结
本技术公开了一种无机植物纤维板复合多层地板，包括板体和多功能底座装置，所述板体下端设置有多功能底座装置，所述板体下端中间开设有插槽，所述板体下侧设置有底基板，所述底基板上端等距设置有多个固定块，多个所述固定块中间排上端设置有连接块，所述板体通过插槽与连接块插接固定在固定块上端，多个所述连接块左右两侧外壁设置有倒刺块，所述倒刺块用于增加连接块与插槽之间的摩擦力，从而将板体固定在固定块上端，通过将板体与底板上端的固定块进行固定连接来避免板体安装好后发生空鼓情况，还能使板体更加贴合固定块从而增加固定块之间加热管的热传导效率，减少热能的流失，增加温度上升速度。

技术研发人员：魏斌,韩卫锋
受保护的技术使用者：德尔未来科技控股集团股份有限公司
技术研发日：20231024
技术公布日：2024/7/15
