一种屋面排水沟盖板支撑结构的制作方法

本技术属于屋面排水沟盖板支撑，具体涉及一种屋面排水沟盖板支撑结构。

背景技术：

1、屋面工程中需要布置排水沟，引导屋面积水及时排出。通常深>0.2m、宽>0.1m的排水沟都需要设置盖板，防止杂物进入排水沟，并保证来往人员通行安全，但部分项目在设计中，未考虑排水沟盖板的支撑方式，将排水沟设置于墙边，若出现此情况，排水沟将没有地方进行支撑，通常有两种措施解决：①在剪力墙处开槽，将排水沟盖板支撑点设置于槽内，但此做法将破坏原有结构(如剪力墙防水保护层)并且影响美观，②改良排水沟盖板，在底部焊接槽钢用于支撑，此方法可能影响排水速度，且盖板顶面标高需保持一直，但排水槽有坡度，导致竖向支撑槽钢需要根据坡度进行切割，此方法在排水沟较长的屋面中操作困难。此外，以上两种方式，都存在支撑稳定性相对较差的问题。因此，需要设置一种屋面排水沟盖板支撑结构，解决上述问题。

技术实现思路

1、有鉴于此，本实用新型的目的是提供一种屋面排水沟盖板支撑结构，以便在提高支撑稳定性的同时，避免对原有结构的破坏以及排水的影响。

2、本实用新型通过以下技术手段解决上述问题：

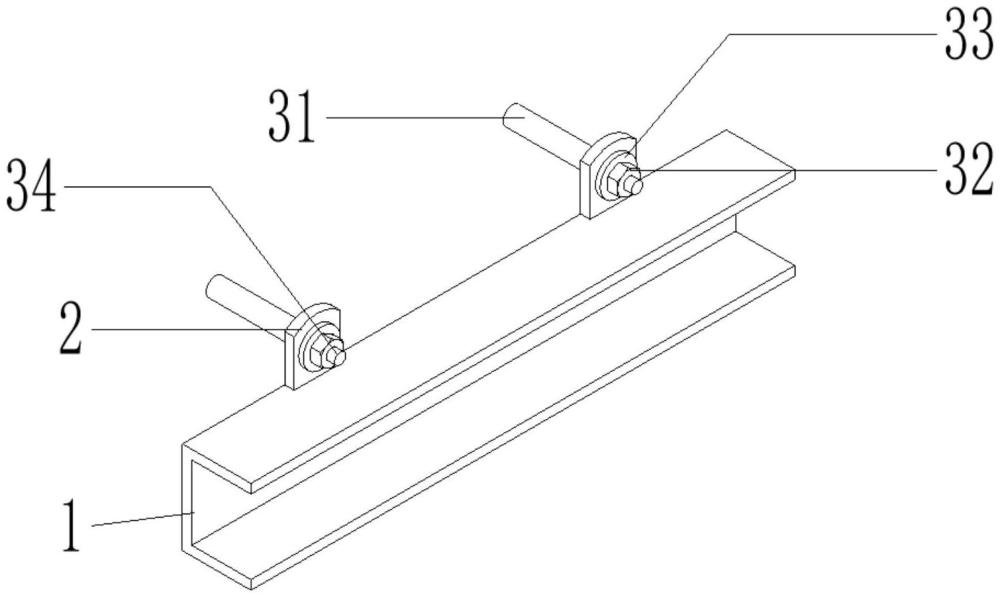

3、一种屋面排水沟盖板支撑结构，包括支撑横梁、耳板和膨胀螺栓组件，所述支撑横梁上开设有与排水沟盖板的一侧嵌合装配的支撑槽，排水沟盖板的另一侧通过设置在排水沟侧壁的支撑台支撑；支撑横梁与耳板固定连接，所述耳板通过膨胀螺栓组件与墙体固定连接。

4、进一步，所述螺栓组件包括螺栓、套管、垫片和螺母。

5、进一步，所述支撑槽的开口底部设置有弯钩。

6、进一步，所述排水沟盖板的两端底部一体形成折边。

7、进一步，所述支撑横梁与耳板焊接固定。

8、进一步，所述耳板上开设有膨胀螺栓组件安装预留孔。

9、本实用新型的有益效果：

10、本实用新型的屋面排水沟盖板支撑结构，包括支撑横梁、耳板和膨胀螺栓组件，所述支撑横梁上开设有与排水沟盖板的一侧嵌合装配的支撑槽，排水沟盖板的另一侧通过设置在排水沟侧壁的支撑台支撑；支撑横梁与耳板固定连接，所述耳板通过膨胀螺栓组件与墙体固定连接。采用本申请的屋面排水沟盖板支撑结构，通过支撑横梁、耳板和膨胀螺栓组件对排水沟盖板的一侧进行支撑，无需占用排水空间，也无需破坏原有墙体结构,再通过墙面抹灰，将耳板隐藏于建筑面层内；再结合支撑槽的嵌合作用，保证了支撑的稳定性和整体美观性。

技术特征：

1.一种屋面排水沟盖板支撑结构，其特征在于：包括支撑横梁、耳板和膨胀螺栓组件，所述支撑横梁上开设有与排水沟盖板的一侧嵌合装配的支撑槽，排水沟盖板的另一侧通过设置在排水沟侧壁的支撑台支撑；支撑横梁与耳板固定连接，所述耳板通过膨胀螺栓组件与墙体固定连接。

2.根据权利要求1所述的屋面排水沟盖板支撑结构，其特征在于：所述螺栓组件包括螺栓、套管、垫片和螺母。

3.根据权利要求2所述的屋面排水沟盖板支撑结构，其特征在于：所述支撑槽的开口底部设置有弯钩。

4.根据权利要求2所述的屋面排水沟盖板支撑结构，其特征在于：所述排水沟盖板的两端底部一体形成折边。

5.根据权利要求4所述的屋面排水沟盖板支撑结构，其特征在于：所述支撑横梁与耳板焊接固定。

6.根据权利要求5所述的屋面排水沟盖板支撑结构，其特征在于：所述耳板上开设有膨胀螺栓组件安装预留孔。

技术总结
本技术公开了一种屋面排水沟盖板支撑结构，包括支撑横梁、耳板和膨胀螺栓组件，所述支撑横梁上开设有与排水沟盖板的一侧嵌合装配的支撑槽，排水沟盖板的另一侧通过设置在排水沟侧壁的支撑台支撑；支撑横梁与耳板固定连接，所述耳板通过膨胀螺栓组件与墙体固定连接，在墙面面层施工时将其覆盖，表面形成隐形式。采用本申请的屋面排水沟盖板支撑结构，提高了支撑稳定性的同时，表面成隐形式，美观性较好，避免了对原有结构的破坏以及排水的影响。

技术研发人员：欧阳郁文,饶志宇,李赛,徐志杰,罗文亚,胡亚星
受保护的技术使用者：湖南省第六工程有限公司
技术研发日：20231024
技术公布日：2024/6/18
