一种混凝土浇筑用振捣装置的制作方法

本技术涉及混凝土浇筑，具体为一种混凝土浇筑用振捣装置。

背景技术：

1、在混凝土浇筑的过程中，混凝土表面会产生不平整的现象，因此需要通过振捣装置对混凝土进行振平工作，以保证混凝土浇筑工作的平整。

2、现有技术的振捣装置在使用时，通过振捣棒的往复运动，从而实现对混凝土的振平处理。

3、现有技术的振捣棒在工作时，会粘连上大量的混凝土，在使用结束后，如果不进行及时彻底的清理，将会影响振捣棒的后续使用，同时也给工作人员的后续处理工作带来了麻烦。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种混凝土浇筑用振捣装置，解决了现有技术的振捣棒在工作时，会粘连上大量的混凝土，在使用结束后，如果不进行及时彻底的清理，将会影响振捣棒的后续使用，同时也给工作人员的后续处理工作带来了麻烦的问题。

2、为实现上述目的，本实用新型通过以下技术方案予以实现：一种混凝土浇筑用振捣装置，包括固定座，所述固定座的底部四角均安装有万向轮，所述固定座的一侧设置有振捣单元；振捣单元包括外壳、第一伺服电机、转盘、活动杆、振捣棒、横板、箱体、第一电动推杆和第二电动推杆；所述外壳的内壁顶部固定连接有第二电动推杆，所述第二电动推杆的输出端固定连接有第一伺服电机，所述第一伺服电机的输出端固定连接有转盘，所述转盘的正面转动连接有活动杆，所述活动杆的底部转动连接有振捣棒，所述振捣棒的外壁活动连接有横板，所述横板固定连接于外壳的内壁，所述横板的下方设置有箱体，所述箱体的外壁远离振捣棒的一侧固定连接有第一电动推杆，所述第一电动推杆固定连接于外壳的侧壁，所述箱体的背面滑动卡接于外壳的内壁。

3、优选的，所述箱体的内壁安装有若干毛刷，所述箱体的底部安装有排水管。

4、优选的，所述外壳的顶部固定连接有滑块螺母，所述滑块螺母的内壁配合连接有丝杆，所述丝杆的一端固定连接有第二伺服电机，所述第二伺服电机的外壁固定连接有限位壳，所述滑块螺母的外壁与限位壳的内壁活动连接，所述限位壳的侧壁固定连接有支板。

5、优选的，所述支板的底部固定连接有圆杆，所述圆杆的外壁活动连接于固定座的顶部，所述支板的正面安装有推把。

6、优选的，所述圆杆的外壁两侧均设置有若干螺纹槽，位于上方的一个所述螺纹槽螺纹连接有螺纹杆，所述螺纹杆的外壁与固定座螺纹连接。

7、有益效果

8、本实用新型提供了一种混凝土浇筑用振捣装置，具备以下有益效果：该混凝土浇筑用振捣装置，通过箱体、第一电动推杆和固定壳之间的配合，在对振捣棒进行清理时，利用振捣棒的振动优势在箱体的内部进行往复运动，与箱体内部的清洁液发生碰撞，从而能够实现清洁作用，保证了对振捣棒的清洁效果，保证后续该装置的正常使用。

9、通过支板、丝杆和圆杆之间的配合，便于振捣棒对混凝土进行大面积的振捣处理，同时使用结束后，便于工作人员对其收纳，减少工作空间的占用。

技术特征：

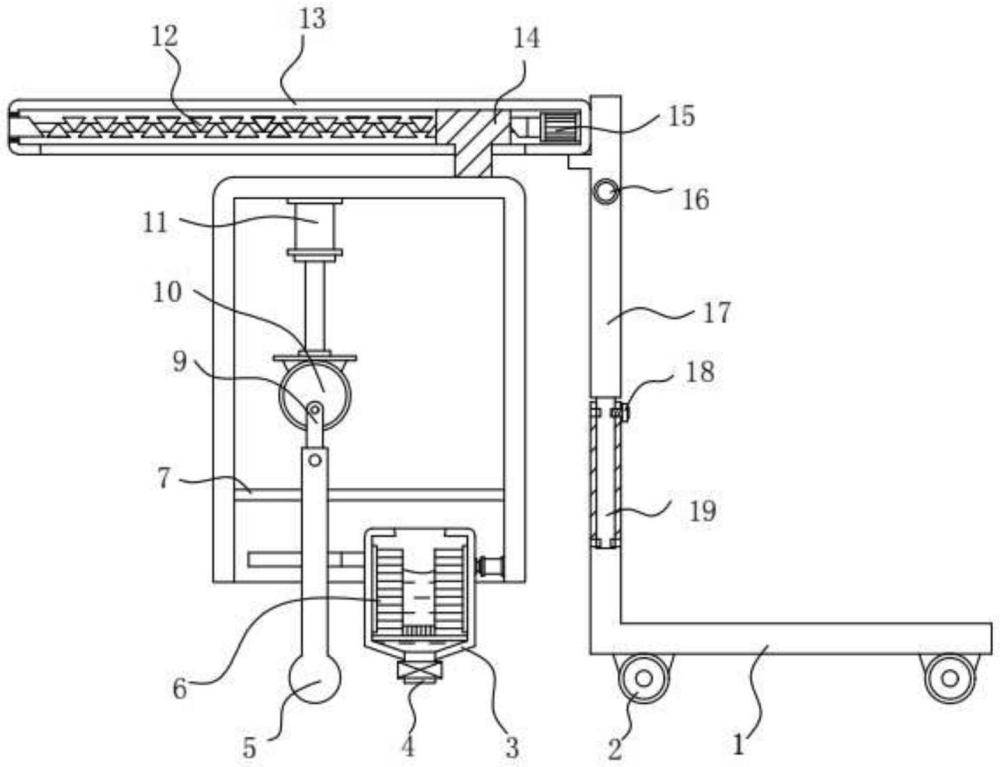

1.一种混凝土浇筑用振捣装置，包括固定座(1)，其特征在于：所述固定座(1)的底部四角均安装有万向轮(2)，所述固定座(1)的一侧设置有振捣单元；

2.根据权利要求1所述的一种混凝土浇筑用振捣装置，其特征在于：所述箱体(3)的内壁安装有若干毛刷(6)，所述箱体(3)的底部安装有排水管(4)。

3.根据权利要求1所述的一种混凝土浇筑用振捣装置，其特征在于：所述外壳(21)的顶部固定连接有滑块螺母(14)，所述滑块螺母(14)的内壁配合连接有丝杆(12)，所述丝杆(12)的一端固定连接有第二伺服电机(15)，所述第二伺服电机(15)的外壁固定连接有限位壳(13)，所述滑块螺母(14)的外壁与限位壳(13)的内壁活动连接，所述限位壳(13)的侧壁固定连接有支板(17)。

4.根据权利要求1所述的一种混凝土浇筑用振捣装置，其特征在于：所述支板(17)的底部固定连接有圆杆(19)，所述圆杆(19)的外壁活动连接于固定座(1)的顶部，所述支板(17)的正面安装有推把(16)。

5.根据权利要求4所述的一种混凝土浇筑用振捣装置，其特征在于：所述圆杆(19)的外壁两侧均设置有若干螺纹槽(8)，位于上方的一个所述螺纹槽(8)螺纹连接有螺纹杆(18)，所述螺纹杆(18)的外壁与固定座(1)螺纹连接。

技术总结
本技术公开了一种混凝土浇筑用振捣装置，包括固定座，所述固定座的底部四角均安装有万向轮，所述固定座的一侧设置有振捣单元；振捣单元包括外壳、第一伺服电机、转盘、活动杆、振捣棒、横板、箱体、第一电动推杆和第二电动推杆；所述外壳的内壁顶部固定连接有第二电动推杆，所述第二电动推杆的输出端固定连接有第一伺服电机，所述第一伺服电机的输出端固定连接有转盘。本技术涉及混凝土浇筑技术领域，通过箱体、第一电动推杆和固定壳之间的配合，在对振捣棒进行清理时，利用振捣棒的振动优势在箱体的内部进行往复运动，与箱体内部的清洁液发生碰撞，从而能够实现清洁作用，保证了对振捣棒的清洁效果，保证后续该装置的正常使用。

技术研发人员：王子轩,王接
受保护的技术使用者：温州宏鼎新材料科技有限公司
技术研发日：20231214
技术公布日：2024/9/5
